Гибкая электроизоляция в рулонах
Лакоткань — тканая основа с электроизоляционным лаковым покрытием. Чтобы выбрать материал без ошибки, последовательно сверяют основу, тип связующего, температурный уровень марки и номинальную толщину. Ниже все шесть российских обозначений сведены в одну систему выбора.
Если марка известна, переходите сразу к исполнению: ЛКМ-105, 0,15 мм, ЛКМ-105, 0,10 мм или ЛШМ-105, 0,15 мм. Для расчёта укажите объём, ширину и место получения. Отправить запрос на расчёт.
Начните с основы
Первые три марки изготовлены на шёлковой или синтетической основе. ЛСМ, ЛСП и ЛСК — стеклолакоткани; между ними различается связующее и температурный уровень.
Лакоткань
Лакоткань
Лакоткань
Стеклолакоткань
Стеклолакоткань
Стеклолакоткань
Гибкие тканевые электроизоляционные материалы с лаковым покрытием
Лакоткань — гибкий материал, в котором тканевая основа покрыта электроизоляционным лаком; стеклолакоткань использует стеклотканевую основу.
Свойства определяет сочетание основы и лаковой системы: натуральная, синтетическая или стеклянная ткань отвечает за механику, покрытие — за изоляционный пакет.
Состав основы, тип покрытия и показатели подтверждают документом на выбранную марку и паспортом партии.
Материалы применяют для обмотки, межслойной и пазовой изоляции, гибких прокладок и деталей сложной формы.
Общее название не задаёт марку: ЛШМ, ЛШМС, ЛКМ, ЛСМ, ЛСП и ЛСК имеют разные основы, покрытия и режимы работы.
Сначала выбирают основу и лак по проекту, затем марку, норматив, толщину, ширину, гибкость, раскрой и условия монтажа.
В запросе указывают марку либо требования к основе и лаку, документ, толщину, ширину, количество и назначение.
Основу, связующее, форму поставки и норматив проверяют вместе. Размер выбирают внутри подтверждённой марки.
Условия работы
Температура, напряжение и конструкция узла
Основа
Шёлк, синтетика или стеклоткань
Связующее
Масляное, полиэфирное или силиконовое
Марка
Сверьте российское обозначение
Толщина
Выберите номинал из опубликованного ряда
| Марка | Основа | Связующее | Уровень марки | Толщины, мм |
|---|---|---|---|---|

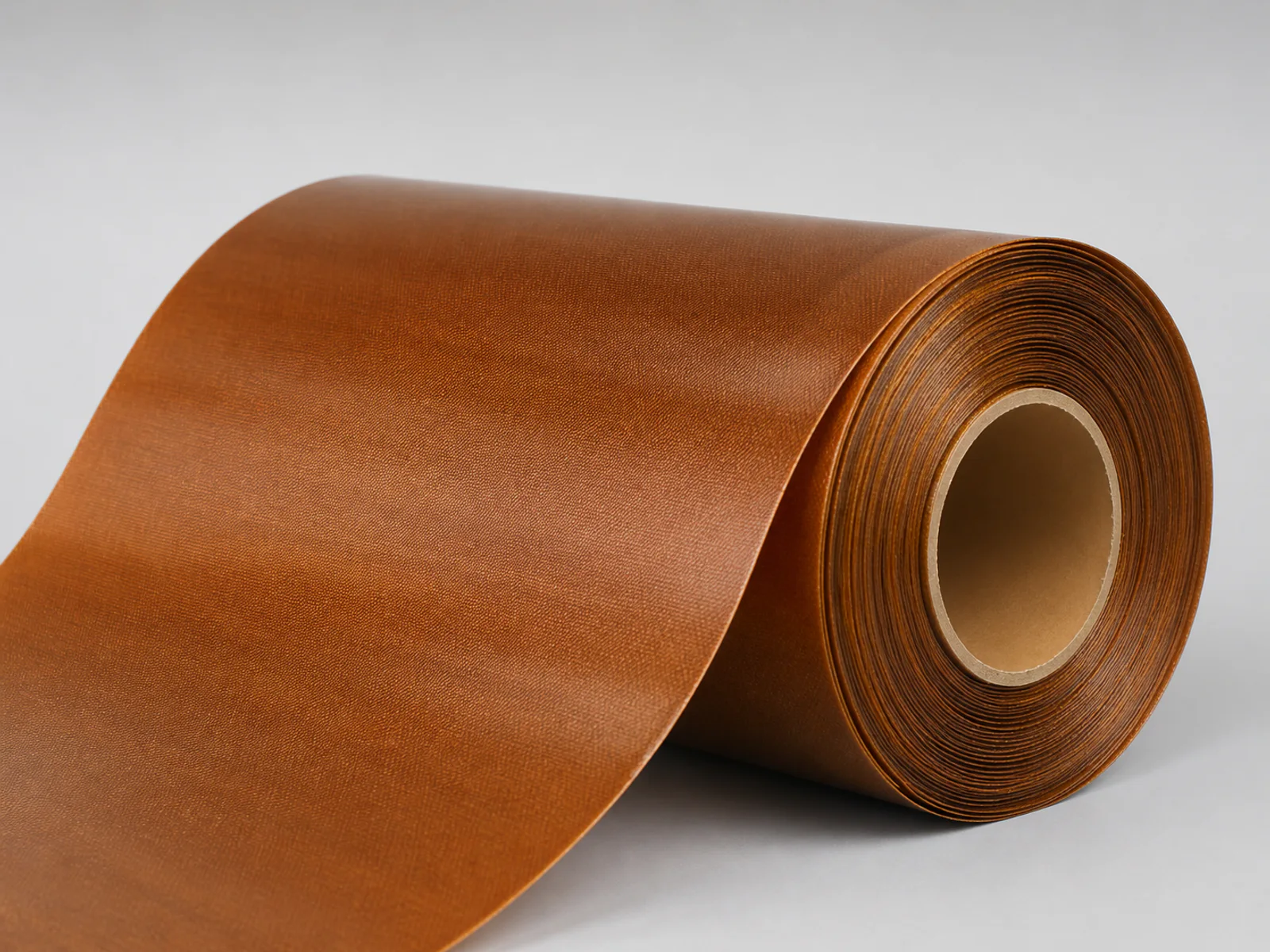

| ЛШМ-105 | натуральная шёлковая ткань | масляный лак | A · 105 °C | 0,08; 0,10; 0,12; 0,15 |

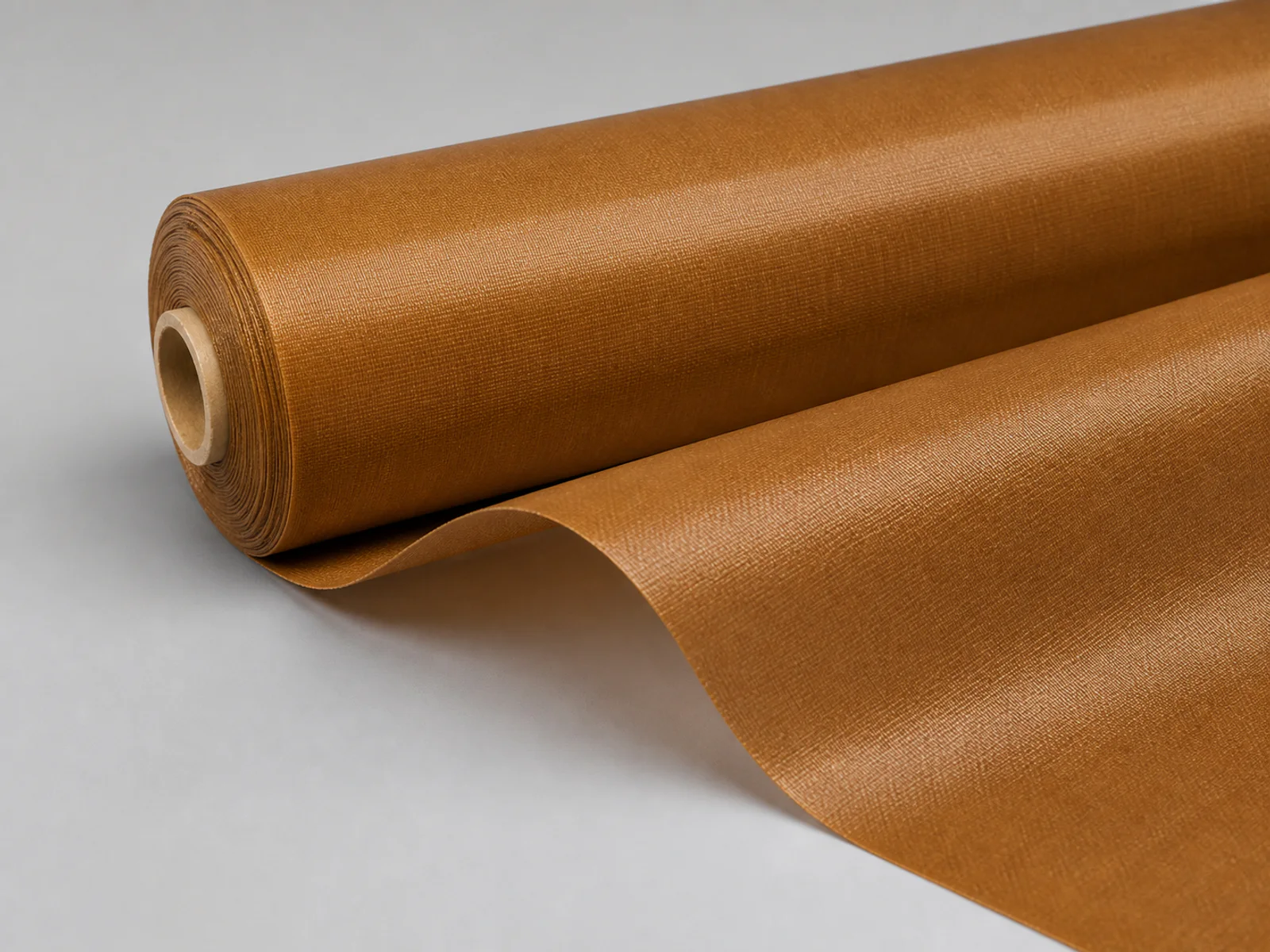

| ЛШМС-105 | натуральная шёлковая ткань | масляный лак | A · 105 °C | 0,06; 0,10; 0,12; 0,15 |

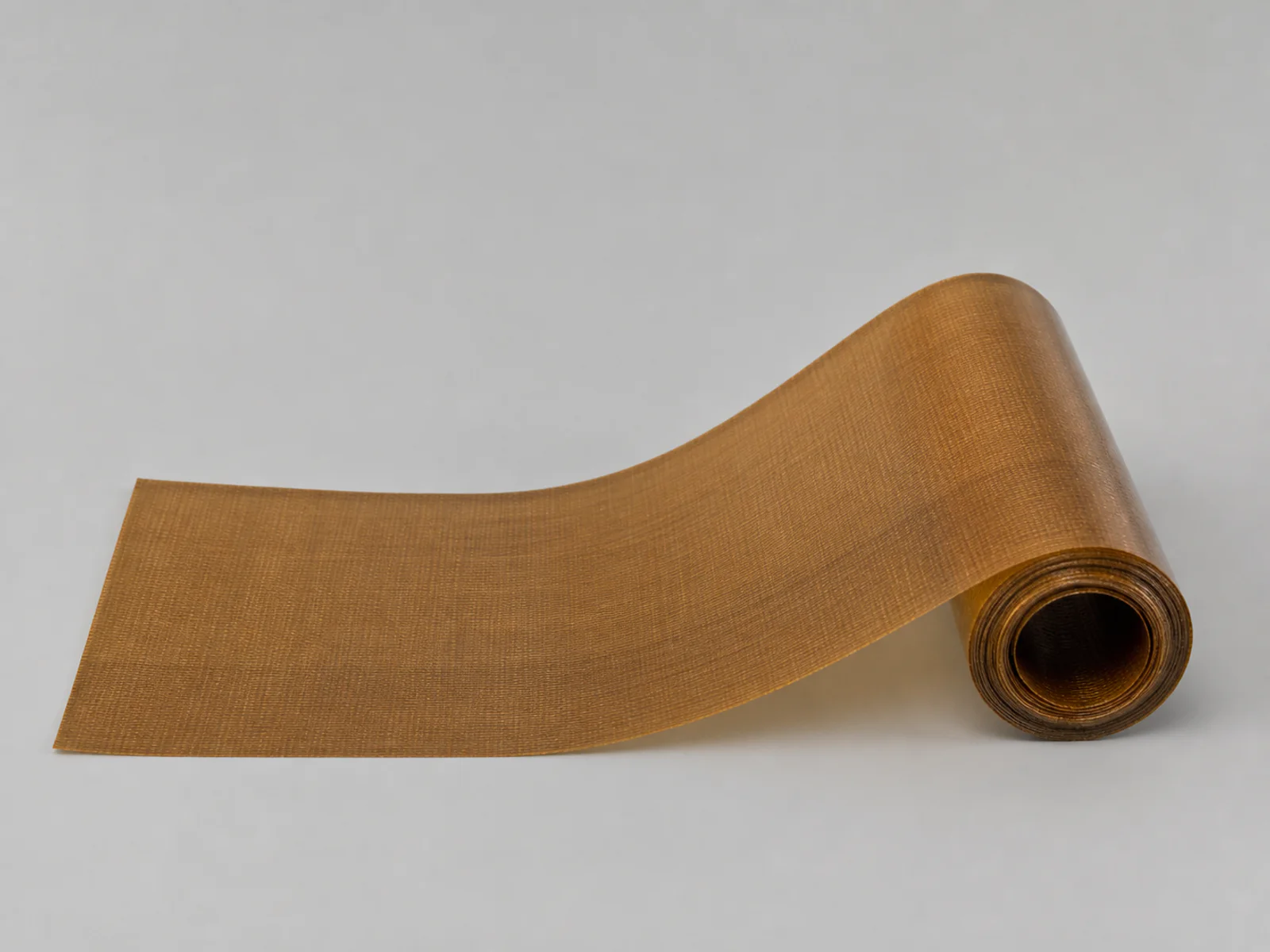

| ЛКМ-105 | капроновая (синтетическая) ткань | масляный лак | A · 105 °C | 0,10; 0,12; 0,15 |

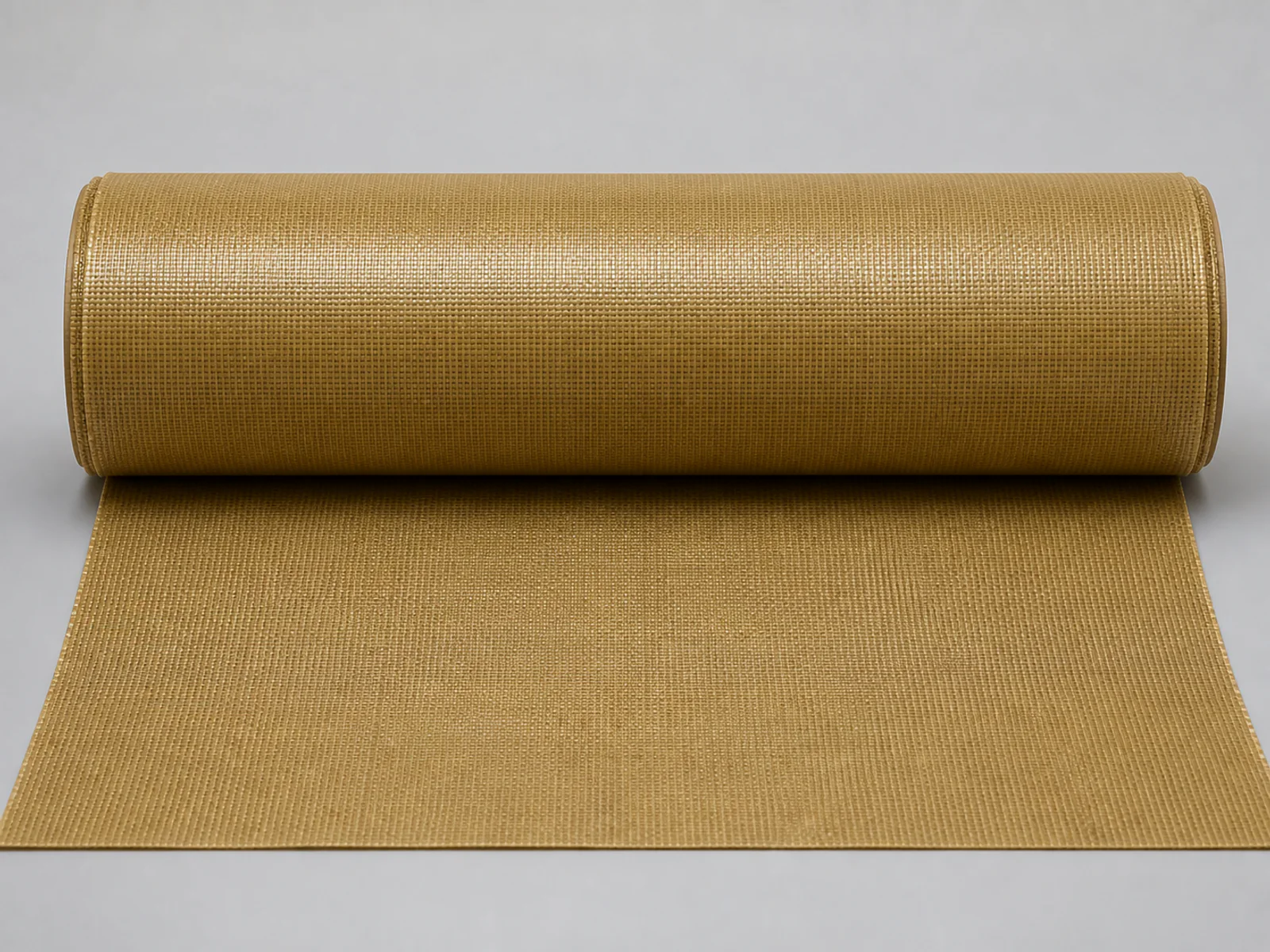

| ЛСМ-105/120 | стеклоткань | масляный лак | E · 120 °C | 0,15; 0,17; 0,20 |

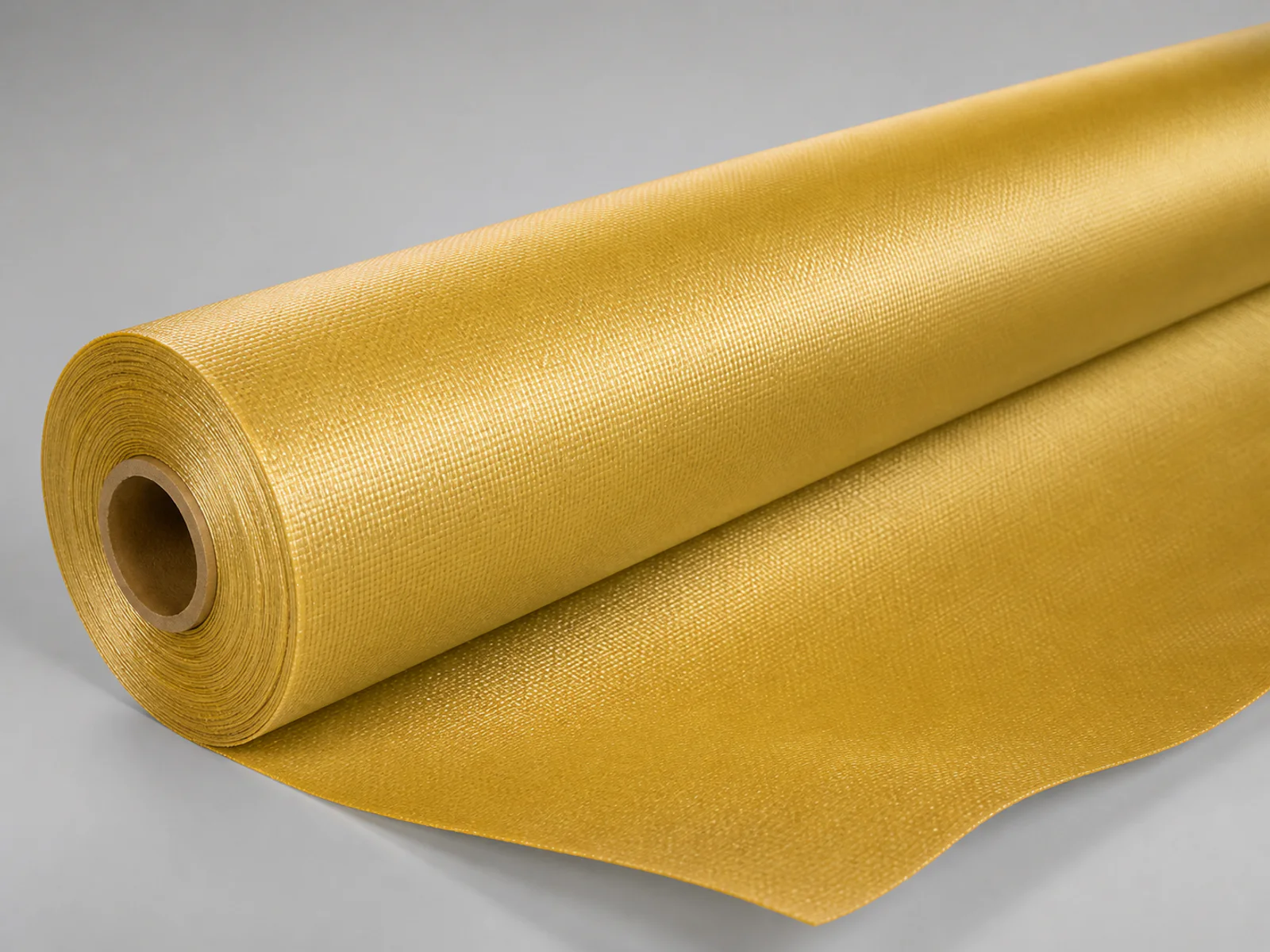

| ЛСП-130/155 | стеклоткань | полиэфирно-эпоксидное связующее | F · 155 °C | 0,12; 0,15; 0,17 |

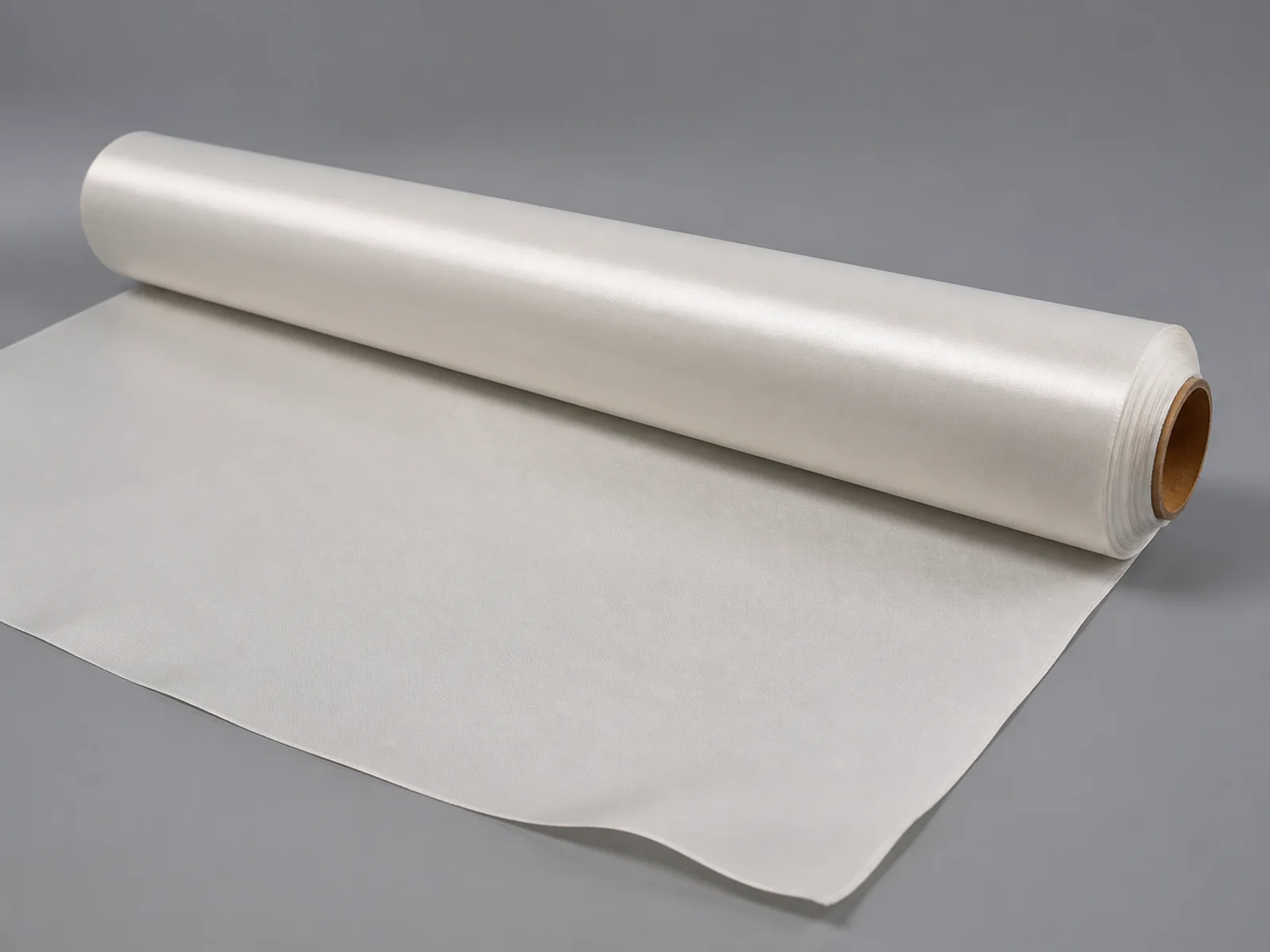

| ЛСК-155/180 | стеклоткань из бесщелочного стекловолокна | кремнийорганический лак | H · 180 °C | 0,10; 0,12; 0,15; 0,17; 0,20 |
Сравнение по температуре
Полоса показывает температурный ориентир российского обозначения. Это характеристика семейства, а не подтверждение режима конкретного рулона.
Быстрый переход
Активная ячейка ведёт на отдельную карточку толщины. Она означает наличие страницы в каталоге, но не складской остаток.
Пригодность материала для конкретного узла определяется проектом и характеристиками партии.
Совпадение цвета и толщины не доказывает полный аналог.
Наличие, ширину, длину рулона, минимальную партию, срок поставки и показатели конкретного материала уточняем по заявке.
Приложите маркировку, фотографию, чертёж или техническое задание — исходные данные помогут предметно разобрать задачу.
