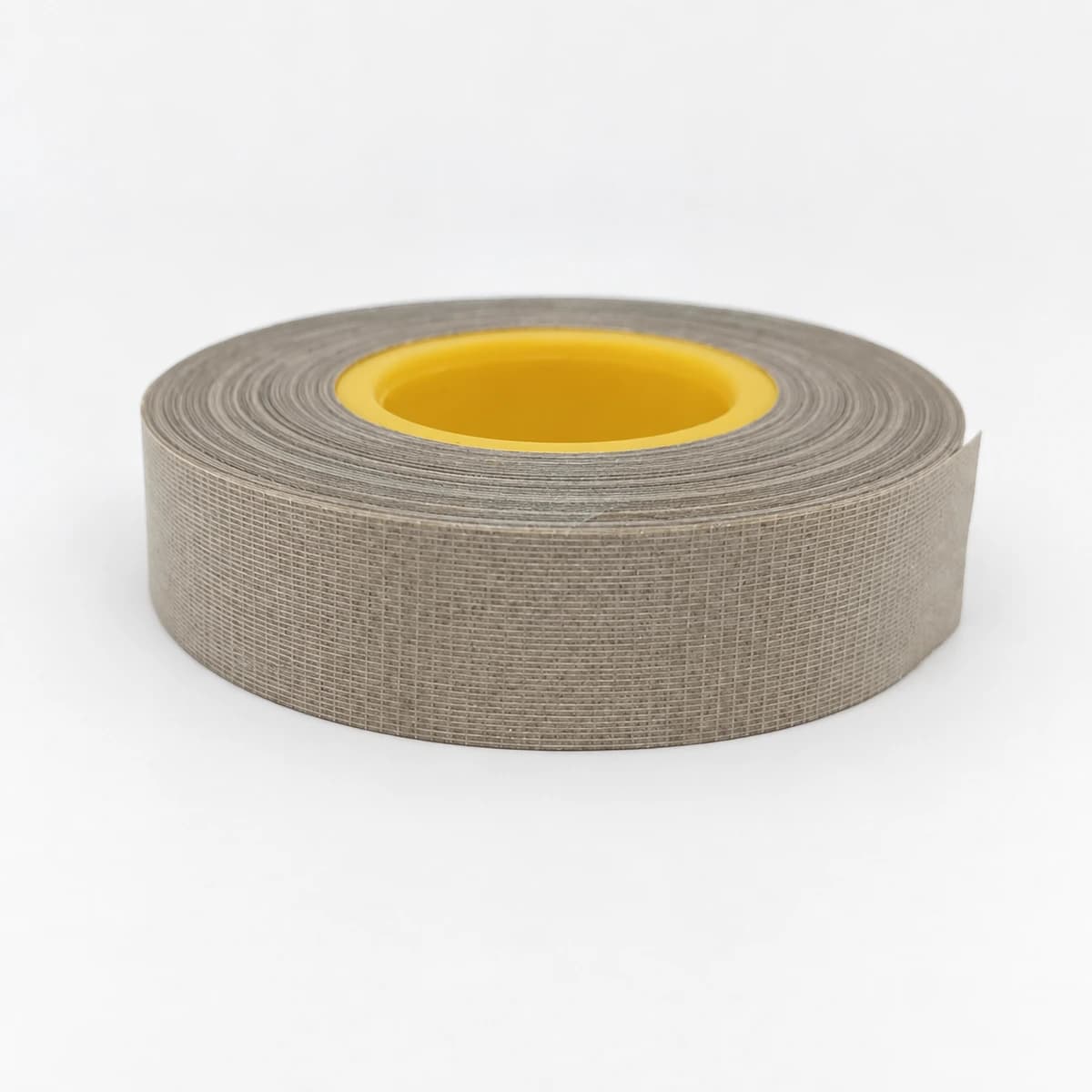

Лента слюдинитовая ЛСЭК-5ТПл 0,13 мм в Санкт-Петербурге: для электромашиностроительных предприятий

Лента ЛСЭК-5-ТПл толщиной 0,13 мм — самая толстая в стандартном ряду серии ЛСЭК-5, рассчитана на корпусную изоляцию крупных электрических машин общего назначения и машин среднего напряжения до 6 кВ при многослойной укладке. Слюдяная бумага из мусковита 85±5 г/м² (плотность вдвое выше, чем у тонких 0,08 мм), стеклоткань 33±3 г/м², усиленная ПЭТФ-плёнка 28±3 г/м² (вдвое толще, чем у других толщин серии), связующее — электроизоляционный компаунд марки 5 (54±14 г/м²). Класс F (155 °C) по ГОСТ 8865-93. ТУ 16-91 И02.0168.001. Поверхностная плотность 205±25 г/м². Электрическая прочность ≥30 кВ/мм; пробивное в отдельных точках ≥1,4 кВ. Удельная разрушающая нагрузка 120 Н/см.

Размер по толщине 0,13 мм — рабочая для корпусной изоляции крупных асинхронных и синхронных машин общего назначения мощностью от 1 МВт на 3–6 кВ, для крупных машин постоянного тока серий П, 4П на повышенных номиналах, для статоров явнополюсных синхронных машин и для подобных задач, где требуется механически прочный и стойкий к продавливанию изоляционный пакет.

Технические характеристики ЛСЭК-5-ТПл 0,13 мм

Толщина / допуск	0,13 мм · ±0,02 мм
Электрическая прочность	≥30 кВ/мм · минимум по серии ЛСЭК-5 (закономерно снижается у толстых)
Пробивное в отд. точках	≥1,4 кВ · постоянно для всех толщин ЛСЭК-5
Удельная разрушающая нагрузка	≥120 Н/см · в 2 раза выше тонких толщин 0,08–0,09 мм
Поверхностная плотность	205±25 г/м²
Слюдяная бумага	Мусковит, 85±5 г/м², доля слюды ≥30 %
Подложки	Стеклоткань 33±3 г/м² с одной стороны + ПЭТФ-плёнка 28±3 г/м² с другой (усиленная)
Связующее	Электроизоляционный компаунд марки 5, 54±14 г/м² (доля 20–30 %)
Летучие вещества	не более 2 %
Класс нагревостойкости	F · до 155 °C (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца при 15–35 °C, 6 месяцев при 5 °C со дня изготовления

Применение ЛСЭК-5-ТПл 0,13 мм

Главное применение 0,13 мм в серии ЛСЭК-5-ТПл — корпусная изоляция крупных асинхронных и синхронных машин общего назначения мощностью от 1 МВт на номинальное напряжение 3 и 6 кВ. Это электродвигатели насосных станций магистральных трубопроводов, главные приводы прокатных станов чёрной и цветной металлургии, приводы шахтных подъёмов, компрессоры азотно-кислородных и аммиачных производств, мощные приводы целлюлозно-бумажных комбинатов, насосы первого контура атомных и тепловых электростанций (на машинах класса F общего назначения, не для специальных тяговых задач). На этих машинах корпусная изоляция стержневой обмотки или катушек статора формируется укладкой 0,13 мм в три-четыре слоя с полуперекрытием — расчётное пробивное трёх слоёв около 11,7 кВ, что даёт нормативный 3,3-кратный запас при фазных 3,5 кВ для машин 6 кВ.

Второе применение — корпусная и пазовая изоляция явнополюсных синхронных машин среднего напряжения: возбудители турбогенераторов, синхронные компенсаторы, гидрогенераторы малой мощности. На полюсных катушках с большим числом тонких витков 0,13 мм формирует основу изоляционного пакета катушки относительно полюсного сердечника; на стержневых обмотках статора синхронных машин 6 кВ — корпусную изоляцию в 3–4 слоя.

Третье применение — корпусная изоляция машин постоянного тока серий 4П, П, 2ПФ на повышенных номинальных напряжениях 440–660 В в условиях тяжёлых ударных нагрузок: рудничные и прокатные двигатели, вспомогательные приводы металлургических производств, приводы дробилок горно-обогатительных комбинатов. На главных полюсах и якорных стержнях этих машин укладка ведётся в два-три слоя 0,13 мм; повышенная плотность бумаги (85 г/м²) и удельная разрушающая нагрузка 120 Н/см позволяют выдержать продавливающие усилия при шихтовке стержней в пазы и при эксплуатационных перегрузках с ударными механическими воздействиями.

Санкт-Петербург — это машиностроение и энергетика. Силовые машины — завод Электросила, Силовые машины — ЛМЗ и другие производства работают с электроизоляцией постоянно.

Четвёртое применение — корпусная изоляция при ремонте крупных машин советского периода с сохранением исходной геометрии стержневой обмотки. Стержни обмотки крупных машин серий АКЭ, СГК, ВАН, СД проектировались под микаленты 0,12–0,14 мм; современная ЛСЭК-5-ТПл 0,13 мм с допуском ±0,02 мм даёт прямую ремонтную замену при сохранении расчётной геометрии паза и режима пропитки. Усиленная плёнка 28 г/м² (vs стандартные 14 у других толщин серии) обеспечивает дополнительную стойкость к продавливанию проводниковой меди при шихтовке и работе в условиях вибрации.

Сравнение толщин ЛСЭК-5-ТПл

Толщина	Эл. прочность	Прочность Н/см	Поверхн. плотность
0,08 мм	≥48 кВ/мм	60	120±16 г/м²	Подробнее
0,09 мм	≥46 кВ/мм	60	130±18 г/м²	Подробнее
0,10 мм *	по согласованию	по согл.	≈148 г/м²	Подробнее
0,11 мм	≥36 кВ/мм	120	165±23 г/м²	Подробнее
0,13 мм	≥30 кВ/мм	120	205±25 г/м²	← вы здесь (корпусная 6 кВ)

* Толщина 0,10 мм в ТУ напрямую не нормирована, доставляется по согласованию с заказчиком. Особенность 0,13 мм в ряду — усиленная ПЭТФ-плёнка 28 г/м² (вдвое толще, чем 14 г/м² у остальных толщин), увеличенная плотность слюдяной бумаги 85 г/м² (vs 65 у 0,11 мм) и расширенный допуск по толщине ±0,02 мм. Подробнее о выборе толщины — в описании марки ЛСЭК-5-ТПл.

Условное обозначение при заказе

В обозначение при заказе по ТУ 16-91 И02.0168.001 включаются марка, толщина, ширина ролика и обозначение ТУ. Для корпусной изоляции крупных машин наиболее распространённые форматы:

• Стандартная ширина 30 мм для корпусной изоляции крупных машин 6 кВ: Лента ЛСЭК-5-ТПл 0,13×30 ТУ 16-91 И02.0168.001
• Ширина 40 мм для стержневой обмотки крупных синхронных машин: Лента ЛСЭК-5-ТПл 0,13×40 ТУ 16-91 И02.0168.001
• Ширина 25 мм для пазовой изоляции при умеренных размерах паза: Лента ЛСЭК-5-ТПл 0,13×25 ТУ 16-91 И02.0168.001
• По чертежу заказчика: Лента ЛСЭК-5-ТПл 0,13×30 ТУ 16-91 И02.0168.001 по черт. № __

Доступные ширины ролика: 15, 20, 25, 30, 35, 40 мм. Широкие рулоны до 870 мм для лентоизолировочных станков серийного производства крупных машин — по согласованию. Минимальный заказ — 1 кг (приблизительно 162 м ленты при ширине 30 мм или 122 м при ширине 40 мм). Внутренний диаметр втулки ролика — Ø 36±1 мм (жёсткая) или Ø 76±1 мм для рулонов.

Вопросы и ответы

Почему у 0,13 мм электрическая прочность ниже, чем у тонких 0,08–0,09 мм?

Это нормальная физика слюдинитовых лент: с ростом толщины ленты эл. прочность в кВ/мм снижается, а полное пробивное напряжение слоя — растёт. Разница в том, что в толстой ленте больше связующего и больше плотность бумаги — нормированная средняя прочность по толщине несколько ниже за счёт неоднородности толстого пакета. У 0,08 мм 48 кВ/мм × 0,08 мм = 3,84 кВ за слой; у 0,13 мм 30 кВ/мм × 0,13 мм = 3,9 кВ за слой — практически одинаково. Для применения в корпусной изоляции это не критично — проектные расчёты ведутся по полному пробивному пакета многослойной укладки.

Сколько слоёв ЛСЭК-5-ТПл 0,13 мм нужно для корпусной изоляции машины 6 кВ?

Для машины 6 кВ (фазное ≈3,5 кВ) при нормативном коэффициенте запаса 5 требуемое пробивное корпусной изоляции — 17,5 кВ. На практике для большинства машин общего назначения 6 кВ применяется четырёхслойная укладка 0,13 мм с пропиточным составом — расчётное пробивное около 16 кВ + дополнительный пакет от пропитки доводит до 18–22 кВ. Один слой 0,13 мм даёт около 3,9 кВ; три слоя с полуперекрытием — около 11,7 кВ; четыре слоя — около 15,6 кВ; пять слоёв — около 19,5 кВ. Финальная схема укладки указывается в технологической карте намотки конкретной серии электродвигателя; для машин с особо тяжёлыми условиями — пятислойная или комбинация ЛСЭК-5 + микалекс.

В чём разница между 0,13 мм ЛСЭК-5-ТПл и ЛСЭП-934-ТПл при том же номинале?

Геометрия и подложки идентичны (стеклоткань 33 г/м² + слюдяная бумага + плёнка 28 г/м², толщина 0,13 мм). Разница в связующем (компаунд м.5 vs ЭП-934) и в нормированных характеристиках: ЛСЭП-934-ТПл 0,13 мм даёт 45 кВ/мм (vs 30 у ЛСЭК-5), пробивное 3,5 кВ (vs 1,4) и разрушающую нагрузку 100 Н/см (у ЛСЭК-5 — 120 Н/см, выше). ЛСЭК-5 механически прочнее, ЛСЭП-934 электрически прочнее. Выбор: для машин общего назначения 6 кВ с тяжёлыми механическими условиями — ЛСЭК-5; для тяговых машин и машин с высокими импульсными перенапряжениями — ЛСЭП-934. Для большинства задач корпусной изоляции машин общего назначения ЛСЭК-5-ТПл 0,13 мм достаточен и экономически целесообразен.

Можно ли заменить 0,11 мм ЛСЭК-5 на 0,13 мм при ремонте машины общего назначения?

Технически — да, но с пересчётом. 0,13 мм даёт +18 % к толщине пакета по сравнению с 0,11 мм при двойной укладке. Для большинства машин общего назначения это не оправдано: 0,11 мм закрывает требования по электрической прочности с запасом, а механический запас 120 Н/см у обеих толщин одинаков. Если паз шихтован «впритык» — переход на 0,13 мм может потребовать уменьшения числа витков или площади сечения проводника. Замена 0,13 на 0,11 при сохранении геометрии — небезопасна: число слоёв необходимо увеличивать, корректность пропитки ухудшается из-за более тонких слоёв с большей площадью контакта со связующим.

Сколько метров ленты в 1 кг при толщине 0,13 мм?

При поверхностной плотности 205 г/м² и ширине 30 мм — приблизительно 162 м/кг. При ширине 25 мм — около 195 м/кг. При ширине 20 мм — около 244 м/кг. При ширине 40 мм — около 122 м/кг. Точное значение зависит от партии (плотность нормируется с допуском ±25 г/м²) и указывается в паспорте на конкретный ролик.

Подробнее о марке ЛСЭК-5-ТПл (расшифровка обозначения, особенности компаунда марки 5, технология намотки и отверждения 10–16 ч при 160 °C, совместимость с пропиточными составами, отличия от ЛСК-110 и ЛСЭП-934, типичные ошибки при выборе) — в описании марки.

Зимы в Санкт-Петербурге крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Заказать ЛСЭК-5-ТПл 0,13 мм

Цена — 1400 ₽/кг с НДС, за 1 кг ленты в роликах. Минимальный заказ — 1 кг. Стандартные ширины 15, 20, 25, 30, 35, 40 мм — со склада ИзолитПром в Красноярске и Москве за 24 часа после оплаты. Резка под нестандартную ширину или широкие рулоны до 870 мм для лентоизолировочных станков серийного заводы крупных машин — за 5–7 рабочих дней. Скидка от 10 кг.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем количество роликов под корпусную изоляцию крупных асинхронных машин 1 МВт+ на 6 кВ, явнополюсных синхронных машин или машин постоянного тока серий П, 4П на повышенных номиналах; поможем подобрать ширину под оснастку лентоизолировочного станка и схему укладки 3/4 слоя. Поставка с паспортом качества по ТУ 16-91 И02.0168.001 на каждую партию. Доставка по России: ПЭК, Деловые Линии, СДЭК.
