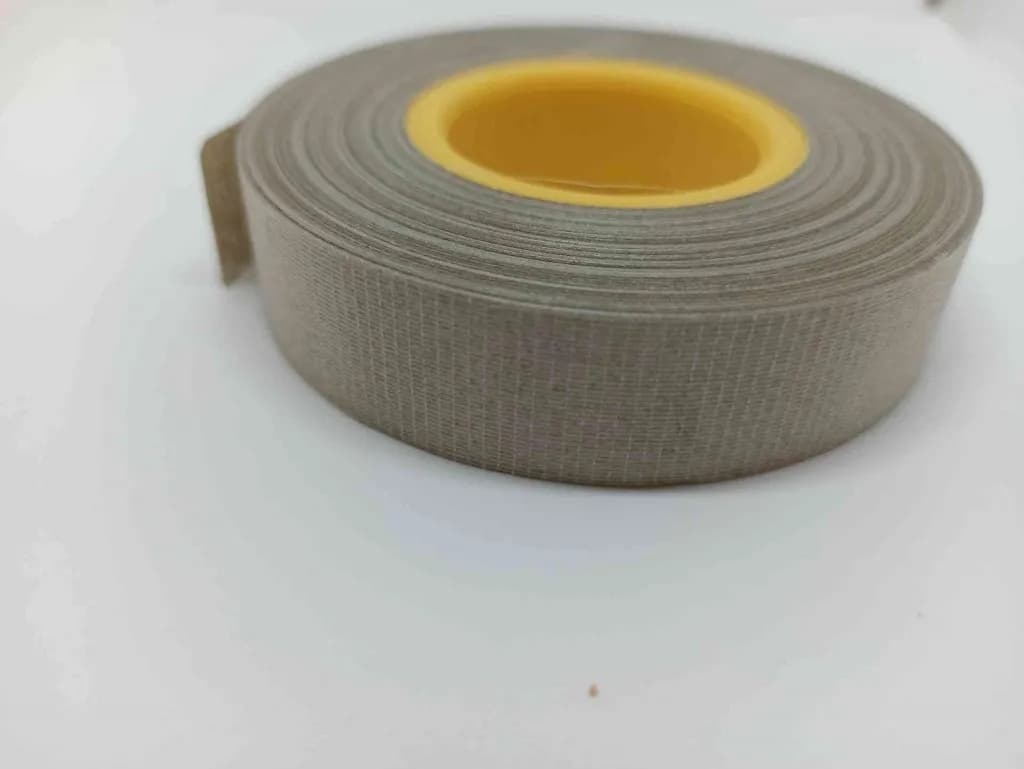

Лента ЛСКВ 0,09 мм в Санкт-Петербурге: для электромашиностроительных предприятий

Лента слюдинитовая ЛСКВ толщиной 0,09 мм — промежуточная позиция между нормированными в ТУ толщинами 0,08 и 0,10 мм в высоконагревостойкой кремнийорганической серии ЛСКВ. Класс нагревостойкости C по ГОСТ 8865-93: длительная рабочая тепловой режим 200 °C, кратковременно лента переносит нагрев до 600 °C с сохранением пробивного ≥1,0 кВ. Отгружается по согласованию с заказчиком — как продолжение линейки тонких лент для случаев, когда стандартная 0,08 мм недостаточна по механической прочности при намотке, а 0,10 мм даёт нежелательный прирост толщины слоя.

Размер по толщине 0,09 мм — компромисс для участков, где нужна чуть большая стойкость к натяжению при намотке поверх угловых элементов катушки, но без потери компактности тонкой витковой прослойки.

Технические характеристики ЛСКВ 0,09 мм

Толщина / допуск	0,09 мм · ±0,02 мм
Статус в ТУ	Не входит в стандартный нормированный ряд (0,08 / 0,10 / 0,12 / 0,13 / 0,14); поставка по согласованию
Пробивное в отдельных точках	≥1,0 кВ (по нижней границе соседней нормируемой 0,08 мм)
Пробивное после 600 °C / 5 мин	≥1,0 кВ
Удельная разрушающая нагрузка	≥40 Н/см
Слюдяная бумага	Мусковит или флогопит — по согласованию
Подложка	Электроизоляционная стеклоткань (одна сторона)
Связующее	Кремнийорганический полимер полиметилфенилсилоксановой группы, 15–20 % по массе
Массовая доля летучих	≤2 %
Режим отверждения	8 часов при 200 °C
Класс нагревостойкости	C · длительно 200 °C, кратковременно 600 °C (ГОСТ 8865-93)
Гарантийный срок	6 месяцев при 15–35 °C

Применение ЛСКВ 0,09 мм

Главная ниша 0,09 мм — витковая изоляция в участках катушки с повышенным механическим напряжением при намотке. На угловых переходах катушки секции крупной электрической машины лента испытывает локальное растяжение 1,3–1,7 от номинального натяжения намоточного станка. Размер по толщине 0,08 мм при пробое предельной нагрузки 40 Н/см допускает разрыв на углах с радиусом менее 8–10 мм; толщина 0,09 мм с той же нормированной разрушающей нагрузкой 40 Н/см имеет фактический запас на 10–12 % выше за счёт большей толщины слюдяной набивки и стеклоткани. Это оправдывает выбор именно 0,09 мм там, где геометрия катушки имеет острые угловые переходы.

Второе применение — ремонт перемоток ВВ-машин класса C, где исходная заводская изоляция была выполнена нестандартной толщиной. На отдельных производствах (особенно в специализированных машинах для нефтегазовой и металлургической отраслей) проектная размер по толщине витковой ленты выбиралась как 0,09 мм для индивидуальных схем намотки. При капитальном ремонте таких машин восстановление паспортной геометрии слоя требует именно 0,09 мм — замена на 0,08 или 0,10 мм меняет суммарную толщину пакета и нарушает паз-катушечный зазор.

Третье применение — тяговые электродвигатели подвижного состава с тиристорным управлением. В отличие от классических тяговых машин с реостатным торможением, где штатно работает ЛСК-СС класса H, тиристорно-управляемые тяговые двигатели создают на обмотке коммутационные перенапряжения с фронтами 2–8 кВ/мкс. ЛСКВ класса C с её пиковой стойкостью 600 °C переносит локальные термические выбросы от коронных разрядов на фронтах ШИМ-сигнала; размер по толщине 0,09 мм идёт как компромисс между виткой компактностью и стойкостью к импульсным нагрузкам.

Четвёртое — специализированные катушки магнитных систем с проектной толщиной. В электромагнитах подъёмных кранов, тормозных магнитах, магнитах сепараторов проектная межслойная изоляция в исторических чертежах часто задавалась как 0,09 мм. Для замены асбобумаги на современный продукт без перепроектирования катушки берут именно ЛСКВ 0,09 мм флогопит — суммарная геометрия катушки сохраняется, тепловой класс вырастает с 130–150 °C (асбобумага по ГОСТ 23720-79) до 200 °C длительно с кратковременной стойкостью 600 °C.

Сравнение толщин ЛСКВ

Толщина	Пробивное в точках	После 600 °C / 5 мин	Прочность Н/см
0,08 мм	≥1,0 кВ	≥1,0 кВ	≥40	Подробнее
0,09 мм *	≥1,0 кВ	≥1,0 кВ	≥40	← вы здесь (по согласованию)
0,10 мм	≥1,1 кВ	≥1,0 кВ	≥40	Подробнее
0,11 мм *	≥1,1 кВ	≥1,0 кВ	≥40	Подробнее
0,12 мм	≥1,1 кВ	≥1,0 кВ	≥40	Подробнее
0,13 мм	≥1,2 кВ	≥1,0 кВ	≥40	Подробнее
0,14 мм	≥1,2 кВ	≥1,0 кВ	≥40	Подробнее

* Толщина 0,09 мм в действующем ТУ заводы как нормированная не выделена — отгружается по согласованию с заказчиком. Показатели пробивного приняты по нижней границе соседней нормируемой 0,08 мм. Подробнее о выборе толщины и о различии вариантов слюды (мусковит / флогопит) — в описании марки ЛСКВ.

Условное обозначение при заказе

В обозначение включаются марка, толщина, ширина ролика, тип слюды и пометка о поставке по согласованию (опционально):

Доставка в Санкт-Петербурге обычно 5-7 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

• Стандартная ширина 25 мм, мусковит: Лента ЛСКВ 0,09×25 (мусковит) ТУ предприятия, по согласованию
• Узкая ширина 15 мм, флогопит для замены асбеста: Лента ЛСКВ 0,09×15 (флогопит) ТУ предприятия, по согласованию

Доступные ширины: 10, 15, 20, 23, 25, 30, 35 мм (±1 мм). Срок поставки 0,09 мм — 7–14 рабочих дней с момента подтверждения заказа, поскольку размер по толщине не входит в основной складской ряд. Минимальная партия — 5 кг (при стандартном 1 кг для нормированных позиций). Втулка ролика Ø 35±3 мм, наружный диаметр 100±10 мм.

Вопросы и ответы

Почему 0,09 мм нет в стандартном ряду ТУ?

Действующее ТУ производства задаёт нормированный ряд 0,08 / 0,10 / 0,12 / 0,13 / 0,14 мм с шагом 0,01–0,02 мм. Промежуточные толщины 0,09 и 0,11 мм в ТУ не нормированы как стандартные позиции, но технологически выпускаются на том же оборудовании при перенастройке валков каландра. Это типовая практика для отраслевых ТУ на специализированные ленты — стандартизуется ограниченный ряд, остальные толщины поставляются по согласованию с указанием в спецификации.

Совпадает ли 0,09 мм по электрическим параметрам с 0,08 или с 0,10 мм?

По пробивному в точках 0,09 мм нормируется в спецификации заказа на уровне ≥1,0 кВ — как у 0,08 мм. Прирост толщины с 0,08 до 0,09 мм увеличивает фактическое (не нормируемое) пробивное на 8–12 %, что в проектных расчётах с запасом 1,5–2 не даёт основания закладывать более высокий уровень. Разрушающая нагрузка ≥40 Н/см одинакова для всего ряда. По пробивному после 600 °C / 5 мин — кроме того ≥1,0 кВ. Поэтому в проектах ЛСКВ 0,09 мм рассчитывается как «эквивалент 0,08 с большей механической стойкостью».

Чем 0,09 мм отличается от 0,11 мм при выборе для секционной обмотки 6 кВ?

0,09 мм — витковая лента (одиночные слои между витками); 0,11 мм — корпусная лента (4–6 слоёв с полуперекрытием для изоляции катушки от паза). Для секции 6 кВ: витковая 0,09 мм по 1 слою с полуперекрытием между секциями + корпусная 0,11 мм по 5–6 слоёв с полуперекрытием поверх витковой. Заменить 0,09 на 0,11 в витковой роли — увеличит наружный диаметр катушки на 4–5 мм без выигрыша по электрической прочности (фазное виткой 6 В против пробивного 1,1 кВ — запас в 200 раз и так избыточен).

Можно ли использовать 0,09 мм как замену 0,08 мм при отсутствии последней на складе?

Да, технически без ограничений. По проектной геометрии паза увеличение слоя на 0,01 мм при 250–400 витках даёт прирост наружного диаметра катушки на 5–8 мм — обычно укладывается в проектный паз-катушечный зазор. По электрическим параметрам 0,09 мм не уступает 0,08 мм. Единственное ограничение — 0,09 мм доставляется по согласованию (срок 7–14 дней), а не из основного складского ряда.

Какой пропиточный лак под ЛСКВ 0,09 мм?

Кремнийорганический класса H/C — КО-916К, КО-921, КО-921Т (для ВВ-машин), КО-964Н (с режимом отверждения 4 ч при 180 °C или 2 ч при 200 °C). Эпоксидные пропитки (ЭП-91, ЭП-220, КП-50) и глифталевые лаки (ГФ-95, МЛ-92) несовместимы по химической природе с кремнийорганическим связующим ленты — приводят к расслоению пакета изоляции и снижению пробивного.

Заказать ЛСКВ 0,09 мм с паспортом качества

Лента ЛСКВ 0,09 мм поставляется по согласованию — срок 7–14 рабочих дней с момента подтверждения заказа. Минимальная партия — 5 кг. Стандартные ширины 10, 15, 20, 23, 25, 30, 35 мм; нестандартные ширины 4–8 мм и 40–50 мм — под заказ дополнительно 7 рабочих дней. Тип слюды (мусковит / флогопит) — обязательно указывать в спецификации. Каждая партия отгружается с паспортом качества по ТУ заводы и маркировкой по ГОСТ 26103-84.

Зимы в Санкт-Петербурге крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — оценим сроки и цена с учётом нестандартной толщины. Поможем подобрать ширину под ширину паза и тип слюды под условия эксплуатации. Доставка по России: ПЭК, Деловые Линии, СДЭК. Скидка от 10 кг.

Подробнее о марке ЛСКВ (что означает «В» в обозначении, нормированный ряд толщин по ТУ, режим отверждения 8 ч при 200 °C, совместимость с пропиточными лаками, типичные ошибки при выборе) — в описании марки ЛСКВ.
