КФШ-1: что это за марка
КФШ-1 — шеллачная марка коллекторного миканита с уменьшенной усадкой. Индекс «1» относится к исполнению материала, а не к толщине, размеру листа или армированию.
0,50 мм
≥3,5 кВ
ГОСТ 2196-75
Вне ряда КФШ-1
Важно. Толщина 0,50 мм не входит в нормативный ряд марки КФШ-1 по ГОСТ 2196-75. Табл. 1 стандарта для КФШ-1 (тип 11 с пониженной усадкой) начинает ряд с 0,70 мм. Тонкие прокладки 0,40–0,60 мм по ГОСТу производятся под марками КФШ, КФГ, КФП и КФГС (базовые, без «-1»). Если в паспорте машины указан КФШ-1 0,50 мм — это исполнение по ТУ конкретного производителя, не по ГОСТ 2196-75.

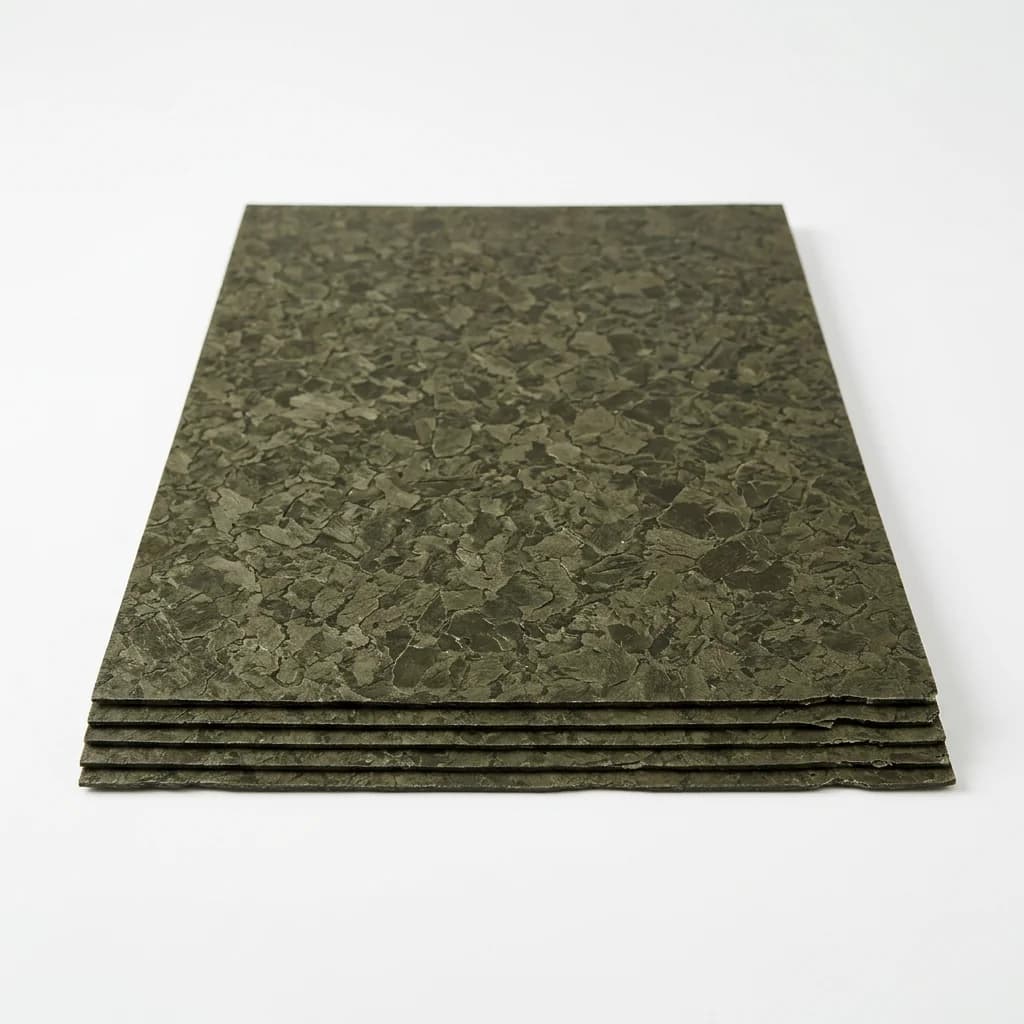

Миканит коллекторный КФШ-1 0,50 мм — изоляционный материал из щипаной слюды-флогопита на шеллаке, в исполнении с пониженной усадкой, но в толщине, отсутствующей в ряду КФШ-1 по ГОСТ 2196-75. Поставка возможна по ТУ производителя. Щипаный флогопит по ГОСТ 3028-78, шеллак ≤3,5% массы (по ТУ), но нормы по усадке и допуску для этой толщины у КФШ-1 стандартом не установлены.
Состав и обозначение КФШ-1
Слюдяная основа — флогопит, связующее — шеллак. Особенность исполнения — исполнение с уменьшенной усадкой.
Характеристики (справочно, по аналогии с ГОСТ-рядом)
| Толщина | 0,50 мм (вне ряда КФШ-1 по ГОСТ 2196-75). Допуск — по ТУ; типично по аналогии с КФШ 0,50 мм: среднее ±0,03 мм, в точках ±0,07 мм |
| Размер листа | 600×900 мм (складской) |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 |
| Связующее | Шеллак, по аналогии с КФШ-1 ≤3,5% (по ТУ производителя) |
| Поверхность | Без обязательной лакировки. По согласованию — тонкий слой глифталевого лака |
| Электрическая прочность | ≥19 кВ/мм в исходном состоянии (по аналогии с Табл. 3 ГОСТа) · пробивное ≥3,5 кВ (7 кВ/мм × 0,50) |
| Расслаиваемость | По ТУ производителя |
| Усадка | По ТУ; гарантии «пониженной усадки» вне ГОСТ-ряда — только по согласованию |
| Класс нагревостойкости | B (до 130 °C) — по связующему шеллак |
| Масса 1 м² (Приложение 1 ГОСТа) | 1,235 кг/м² · значение из Приложения 1 ГОСТ 2196-75 для базового ряда коллекторного миканита |
Характеристики
| Температурный класс | 130 °C |
|---|---|
| Слюдяная основа | флогопит |
Показать полное описание
Применение КФШ-1
КФШ-1 используют для межламельной изоляции, когда документация коллектора требует шеллачную марку с уменьшенной усадкой.
Применение КФШ-1 0,50 мм (по ТУ)
Прокладка 0,50 мм в КФШ-1 исполнении встречается в задачах опытных или нестандартных коллекторов, где заказчик формулировал требование «пониженная усадка + толщина 0,50 мм» вне штатного ряда ГОСТа, и производитель выпустил партию по ТУ. Штатное применение тонких коллекторных прокладок 0,50 мм — через марки КФШ, КФГ, КФП, КФГС в нормативном ряду стандарта.
Чем КФШ-1 отличается от других марок
Главное отличие от КФШ — исполнение с уменьшенной усадкой и собственный нормативный ряд толщин, начинающийся с 0,70 мм. Совпадение толщины не означает автоматическую взаимозаменяемость.
Почему 0,50 мм нет у КФШ-1 в ГОСТе
Это закреплено в Табл. 1 ГОСТ 2196-75. Тонкие толщины 0,40–0,60 мм с режимом прессования 80 МПа/180 °C и ужесточённым допуском ±0,03/±0,06 мм для марок с пониженной усадкой (КФШ-1, КФП-1) стандартом не предусмотрены. Тонкий коллекторный миканит на шеллаке в этой толщине нормируется в ряду базового КФШ (0,40–1,50 мм), рассчитанного на усадку по условию а) 60 МПа/160 °C.
Альтернатива по ГОСТу для 0,50 мм
- КФШ 0,50 мм — базовая марка на шеллаке (≤4,5%), в нормативном ряду ГОСТ 2196-75, допуск ±0,03/±0,07, усадка по условию а) ≤10% (горячая ≤2%)
- КФП 0,50 мм — полиэфирное связующее, расслаиваемость ≤4%
- КФГ 0,50 мм — глифталевое связующее
- КФГС 0,50 мм — специальное глифталевое связующее, для малогабаритных машин
Сравнение толщин КФШ-1 по ГОСТу
| Толщина | Пробивное | |
|---|---|---|
| 0,50 мм | ≥3,5 кВ | ← вне ГОСТ-ряда КФШ-1 |
| 0,70 мм | ≥4,9 кВ | Подробнее (минимум ряда) |
| 0,80 мм | ≥5,6 кВ | Подробнее |
| 0,90 мм | ≥6,3 кВ | Подробнее |
| 1,00 мм | ≥7,0 кВ | Подробнее |
| 1,50 мм | ≥10,5 кВ | Подробнее (максимум ряда) |
Нормативный ряд: 0,70–1,50 мм. Другие толщины и размеры можно согласовать как специальное исполнение; его параметры подтверждаются отдельным документом, а не приписываются ГОСТ 2196-75.
Условное обозначение при заказе (по ТУ)
Заказ формируется со ссылкой на ТУ поставщика, а не на ГОСТ 2196-75. Пример: Миканит КФШ-1 0,5—6 ТУ [номер ТУ производителя]. Указывать «ГОСТ 2196-75» для КФШ-1 0,50 мм некорректно — этой толщины в нормативном ряду марки стандарт не содержит.
Заказать КФШ-1 0,50 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. При заказе уточним, допустима ли для вашей задачи замена на базовую марку КФШ 0,50 мм по ГОСТ 2196-75. Отгрузка со склада в Красноярске. Доставка по России: ПЭК, Деловые Линии, СДЭК.
