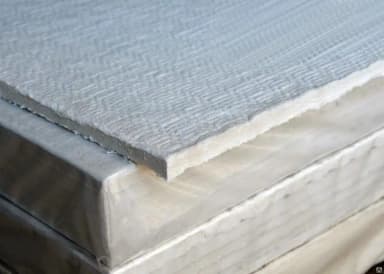

Описание материала: Картон кремнеземный МКРК 10мм
Картон муллитокремнеземистый МКРК толщиной 10 мм — максимальная толщина в стандартной линейке. Применяется как основа футеровочных пакетов промышленных печей, прокладки тяжёлых заслонок газоходов, теплоизоляция литниковых каналов и желобов в литейном производстве. Рабочая температура до 1150°C длительно (до 1350°C кратковременно). Поставляем со склада в Москве по техническим условиям.
Что даёт толщина 10 мм
10 мм — самая толстая в линейке листовая форма МКРК. Дальше идут уже керамоволокнистые плиты от 12 мм. На этой толщине лист работает как полноценный самостоятельный теплоизолятор: его тепловое сопротивление эквивалентно 100–120 мм минеральной ваты, чего достаточно для футеровки внутренних стенок печей с рабочей температурой до 1100°C при ограниченных габаритах.
Лист 10 мм держит форму в любом положении без подкрепления, переносит механические нагрузки до 0,5 МПа на разрыв, выдерживает циклы нагрева-охлаждения без расслоения. Масса — около 5 кг/м², ещё допустимо для одиночного монтажа, при больших площадях работают вдвоём.
Технические характеристики
| Параметр | Значение |
|---|---|
| Толщина | 10 мм |
| Длительная рабочая температура | до 1150°C |
| Кратковременная рабочая температура | до 1350°C |
| Плотность | ≈ 500 кг/м³ |
| Масса 1 м² | ≈ 5,0 кг |
| Теплопроводность при 400°C / 600°C / 800°C / 1000°C | 0,09 / 0,14 / 0,19 / 0,24 Вт/(м·К) |
| Тепловое сопротивление 10 мм | ≈ 0,071 (м²·К)/Вт при 600°C |
| Предел прочности на разрыв | ≈ 0,5 МПа |
| Состав | Al₂O₃ ≥ 48–51%, SiO₂ ≈ 45% |
| Группа горючести | НГ (негорючий) |
| Стандарт | по техническим условиям |
Где применяется 10 мм
- Основа футеровочных пакетов промышленных печей — нижний теплоизоляционный слой между основным огнеупорным телом и кожухом. Картон 10 мм закрывает 80% теплового сопротивления типового пакета толщиной 50 мм (10 мм МКРК + 40 мм керамоволокнистой плиты).
- Прокладки тяжёлых заслонок газоходов промышленных котлов и печей — там, где усилие закрытия превышает 100 кгс и тонкие прокладки выдавит при первой посадке.
- Теплоизоляция литниковых каналов и заливочных желобов в литейном производстве — снижает теплопотери из расплава при движении по каналу, продлевает время заполнения формы.
- Компенсационные слои подвесных сводов газоотражательных печей плавки алюминия с рабочей температурой 1100°C — основное промышленное применение МКРК.
- Внутренняя облицовка крышек больших миксеров и ковшей выдержки расплава.
- Стенки футеровки муфельных печей с ограниченным внутренним объёмом, где лист 10 мм заменяет керамоволокнистую плиту, сохраняя рабочее пространство.
- Защитные экраны вокруг плавильных установок индукционного нагрева — снижают тепловую нагрузку на оборудование цеха.
- Подложки под массивные нагревательные блоки карбидокремниевых и металлических ТЭН промышленных печей закалки.
- Теплоизоляция корпусов крекинговых и риформинговых установок в нефтехимической промышленности.
Многослойные конструкции
Картон 10 мм — основная единица для построения футеровочных пакетов:
- 10 + 10 мм МКРК = 20 мм самонесущей теплоизоляции для лёгких заслонок и крышек печей до 1100°C, со смещением стыков на 50%;
- 10 мм МКРК + 25 мм керамоволокнистой плиты = классический футеровочный пакет 35 мм, картон работает «горячим лицом», плита держит основную массу теплового сопротивления;
- 10 мм МКРК + 50 мм муллитовой ваты = пакет 60 мм для стенок печей с длительной непрерывной работой, картон защищает мягкую вату от прямого контакта с горячими газами;
- 10 + 10 + 10 мм = 30 мм трёхслойной теплоизоляции в зонах радиационного нагрева, где нужна повышенная стойкость к термоударам по всей толщине пакета.
Обработка
Резка 10 мм — только пилой (ножовка по металлу с мелким зубом, электролобзик с лезвием для дерева). Нож для такой толщины не подходит — даёт неровную кромку и большой расход материала. Для серийного раскроя — фрезерный станок ЧПУ или гильотина по картону.
Отверстия — сверлением. Для диаметров до 12 мм — обычные свёрла по металлу, для больших — коронки по дереву или керамике. Сверление выполняется на средних оборотах с лёгким нажимом, чтобы не выдавить волокно с обратной стороны.
Крепление к металлоконструкциям — нержавеющие болты М10–М12 с широкими шайбами и распорными втулками, либо керамические анкеры под высокую температуру. На больших площадях — комбинация механического крепления по периметру и приклейки центральной части огнеупорной мастикой.
Стыки между листами обязательно заделываются — жгутом из муллитокремнеземистой ваты, забиваемым в шов, либо высокотемпературным мастичным составом. Открытый стык на 1 м длины — потеря порядка 5–7% эффективности изоляции пакета.
FAQ
Можно ли вместо плиты керамоволокнистой 50 мм использовать 5 листов МКРК 10 мм?
Теоретически — да, тепловое сопротивление сопоставимо. Практически — пакет из 5 листов сложнее монтировать (5 креплений вместо одного), и стоимость пяти листов МКРК выше одной керамоволокнистой плиты. Имеет смысл, если плита недоступна или требуется именно повышенная жёсткость пакета по слоям.
Какая толщина для футеровки бытовой банной печи?
Для внутренних стенок печи в контакте с топочным пространством — шамотный кирпич, не картон. МКРК 10 мм можно использовать как теплоизолирующую прослойку между шамотным ядром и наружной обшивкой — но не в прямом огневом контакте с углями.
Как лист 10 мм ведёт себя при первом нагреве?
При первом подъёме температуры (рекомендуемая скорость не более 100°C/час до 600°C) из связующего удаляется остаточная влага, лист может незначительно «газить» — это нормально и проходит за 2–4 часа. После первого прогрева картон стабилизируется и работает без особенностей.
Минимальная партия?
От 5 листов или 10 кг общим весом. Для крупных проектов с расчётом футеровочных пакетов — присылайте чертежи, рассчитаем и поставим под объект.
Заказ
При заявке укажите: количество листов или общую площадь футеровки, конструкцию пакета (одиночный лист / композиция с другими материалами), рабочую температуру, формат раскроя. По крупным проектам — привезём, обсудим монтажную схему.
