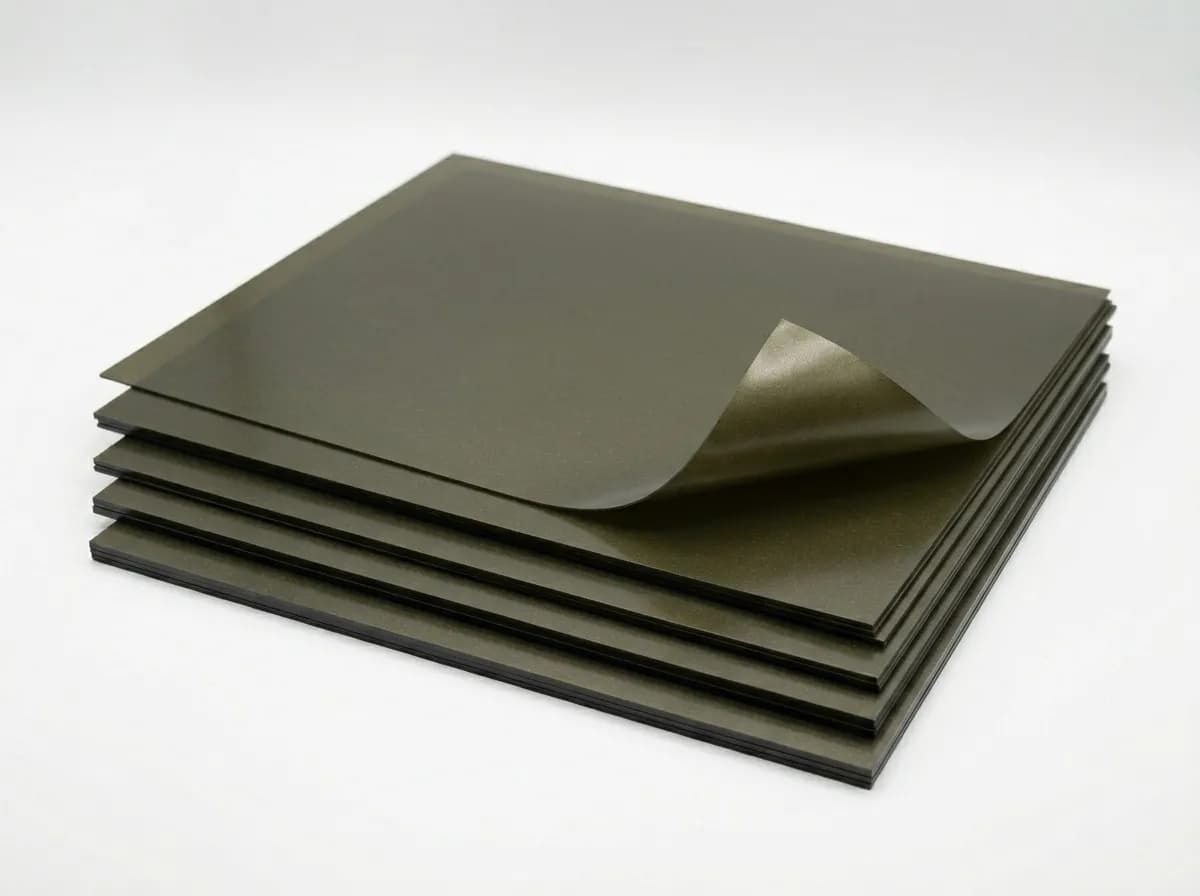

Стеклослюдинит формовочный ФСКН-1 — нагревостойкий листовой электроизоляционный материал класса F (155 °C) на основе слюдинитовой бумаги из мусковита, армированной стеклотканью с эпоксиноволачным связующим. Производится по ТУ 16-503.079-76 в двух толщинах: 0,10 и 0,12 мм. Используется для горячей формовки (прессовки) электроизоляционных деталей — пазовых гильз, манжет, корпусной изоляции — в электрических машинах нагревостойкого исполнения класса F.
В регионе востребована электроизоляция для изоляция — основное направление потребления.
Ключевое свойство — формуемость при нагреве до 85–105 °C: в этом диапазоне лист становится пластичным и принимает форму пресс-инструмента, после охлаждения фиксируя нужную геометрию. Это принципиально отличает ФСКН от гибких слюдинитов (Г1СКН, Г2СКН), которые не формуются горячим прессованием.
Для заказчиков Ленинградской области, включая Невский промрайон, подбираем марку под конкретный узел.
ФСКН-1 отличается от ФСКН-2 ограниченным рядом толщин: только 0,10 и 0,12 мм. Это тонкие варианты — для пазовой изоляции машин с узкими пазами и требованиями к минимальной суммарной толщине корпусной изоляции.
Что означает аббревиатура «ФСКН»
- Ф — формовочный (формуется горячим прессованием)
- С — со стеклотканью (армирование)
- К — кремнийорганическ... нет, здесь: из слюдинита на клееном (эпоксиноволачном) связующем
- Н — нагревостойкий (класс F, 155 °C)
Расшифровка по аналогии с обозначениями серии слюдинитовых листовых материалов ГОСТ/ТУ 1970–80-х годов. Цифровой суффикс (−1) указывает на первый вариант ряда толщин: только тонкие 0,10 и 0,12 мм.
Технические характеристики ФСКН-1
| Тип материала | Стеклослюдинит формовочный нагревостойкий (листовой) |
| ТУ | ТУ 16-503.079-76 |
| Слюдяная основа | Слюдинитовая бумага (щипаный мусковит) |
| Армирование | Стеклоткань (один слой) |
| Связующее | Эпоксиноволачная смола |
| Содержание неорганической части | не менее 83,5 % |
| Класс нагревостойкости | F (155 °C) — по типу связующего (эпоксиноволачная смола) |
| Размеры листов | 350–800 мм по длине и ширине; отклонения ±8 мм (≤500 мм), ±10 мм (>500 мм) |
| Формуемость | 85–105 °C (в этом диапазоне лист поддаётся деформации) |
| ρᵥ исходно | 10¹¹ Ом·м |
| ρᵥ после увлажнения | 10¹⁰ Ом·м |
| Мин. Uпр в отдельных точках | ≥1,8 кВ (любая толщина) |
| Гарантийный срок хранения | 3 месяца со дня изготовления |
| Код ОКП | 34 9221 |
Толщины ФСКН-1: только 0,10 и 0,12 мм. Допуски: среднее значение ±0,020–0,025 мм, в отдельных точках ±0,04 мм. Для толщины 0,15 мм необходима ФСКН-2.
Электрическая прочность ФСКН-1 по толщинам
| Толщина, мм | Eпр исходная, МВ/м | Eпр при 400 °C, МВ/м | Eпр после 24 ч/400 °C, МВ/м |
|---|
| 0,10 | 28 | 10 | 10 |
| 0,12 | 33 | 15 | 15 |
| 0,15 | 38 | 15 | 15 |
Данные по таблице 19.13 справочника Корицкого по электроизоляционным материалам. Значения одинаковы для ФСКН-1 и ФСКН-2.
Применение ФСКН-1
ФСКН-1 используется для горячей формовки тонкой электроизоляции в машинах класса F:
- Пазовая изоляция (гильзы): горячая штамповка пазовых гильз для статоров асинхронных и синхронных машин 0,4–6 кВ класса F. Толщина гильзы из ФСКН-1 0,10/0,12 мм — минимальная суммарная толщина изоляции паза, необходима при минимальном зазоре паз/обмотка.
- Межкатушечная изоляция: прокладки между катушками полюсных обмоток синхронных машин и двигателей постоянного тока класса F.
- Корпусная изоляция катушек: гнутые детали сложного профиля для изоляции полюсных катушек крупных машин.
- Манжеты лобовых частей: формовочные манжеты для защиты лобовых вылетов обмотки от механических повреждений.
ФСКН-1 против ФСКН-2: выбор толщины
| Параметр | ФСКН-1 (этот раздел) | ФСКН-2 |
|---|
| ТУ | ТУ 16-503.079-76 | ТУ 16-503.079-76 |
| Толщины, мм | 0,10; 0,12 | 0,10; 0,12; 0,15 |
| Максимальная Eпр, МВ/м | 33 (0,12 мм) | 38 (0,15 мм) |
| Применение | Узкие пазы, тонкая изоляция | Стандартные и крупные машины, включая 0,15 мм |
Технология горячей формовки ФСКН-1
- Нагреть лист ФСКН-1 в печи или на плите до 85–105 °C. При нагреве выше 110 °C связующее начинает полимеризоваться — повторная формовка невозможна.
- Быстро (в течение 20–40 сек) уложить горячий лист на пресс-форму или в штамп.
- Приложить давление 0,5–2 МПа и выдержать до охлаждения ниже 50 °C.
- Готовая деталь сохраняет форму при комнатной температуре.
- Опционально: последующая пропитка готовой детали эпоксидным компаундом класса F для повышения монолитности и влагостойкости.
Часто задаваемые вопросы
Что значит «формовочный» в названии ФСКН?
«Формовочный» означает, что лист поддаётся пластической деформации при нагреве. В диапазоне 85–105 °C эпоксиноволачное связующее переходит в вязкотекучее состояние, и лист можно сгибать, прессовать, вырубать пазовые изоляции сложного профиля. После охлаждения форма фиксируется. Это принципиально отличает ФСКН от «жёстких» слюдинитовых пластин, которые деформировать нельзя без разрушения.
Чем ФСКН отличается от Г1СКН или Г2СКН?
Г1СКН/Г2СКН — гибкие листовые слюдиниты, постоянно остающиеся гибкими. ФСКН — формовочный: он жёсткий при комнатной температуре, формуется только при нагреве 85–105 °C. Применение различается: ФСКН применяют для горячей штамповки пазовых гильз и корпусной изоляции сложного профиля; Г1СКН/Г2СКН — для оборачивания обмоток без нагрева.
Как правильно хранить ФСКН?
Хранить в сухом помещении при температуре 5–35 °C, влажность ≤80 %. Листы укладываются горизонтально. Гарантийный срок всего 3 месяца — эпоксиноволачное связующее полимеризуется при хранении, и через 3 месяца формуемость ухудшается. По истечении гарантийного срока — повторная проверка формуемости по ТУ.
Можно ли пропитывать ФСКН после формовки?
Да, вакуумная пропитка (VPI) после формовки применяется для уплотнения изоляции. Используются пропиточные составы класса F: эпоксидные VPI-компаунды (KH-7, Doroform F и аналоги). После пропитки и полимеризации ФСКН приобретает монолитную структуру с повышенной влагостойкостью и электрической прочностью.
Хранение и гарантийный срок
Хранить в сухом закрытом помещении при 5–35 °C и относительной влажности ≤80 %. Листы хранятся горизонтально в упаковке изготовителя. Гарантийный срок — 3 месяца со дня изготовления. Эпоксиноволачное связующее продолжает полимеризоваться при хранении; при просроченном сроке формуемость при 85–105 °C снижается — проводить повторную проверку по ТУ 16-503.079-76 перед применением.
Типичные ошибки при выборе
- Попытка формовки при комнатной температуре: лист хрупкий и сломается. Только прогрев до 85–105 °C.
- Применение ФСКН вместо гибкого слюдинита (Г1СКН, Г2СКН): ФСКН жёсткий при T° < 85 °C, не подходит для оборачивания обмоток без горячей формовки.
- Хранение более 3 месяцев без проверки: связующее стареет, формуемость снижается. Всегда проверять дату изготовления.
- Пропитка органическими растворителями: не допускается — растворители разрушают неполимеризованное связующее. Только последующая пропитка совместимыми эпоксидными составами класса F.
Заказать стеклослюдинит ФСКН
Укажите в заявке: марку (ФСКН-1 или ФСКН-2), толщину, количество листов и желаемые размеры (350–800 мм).
