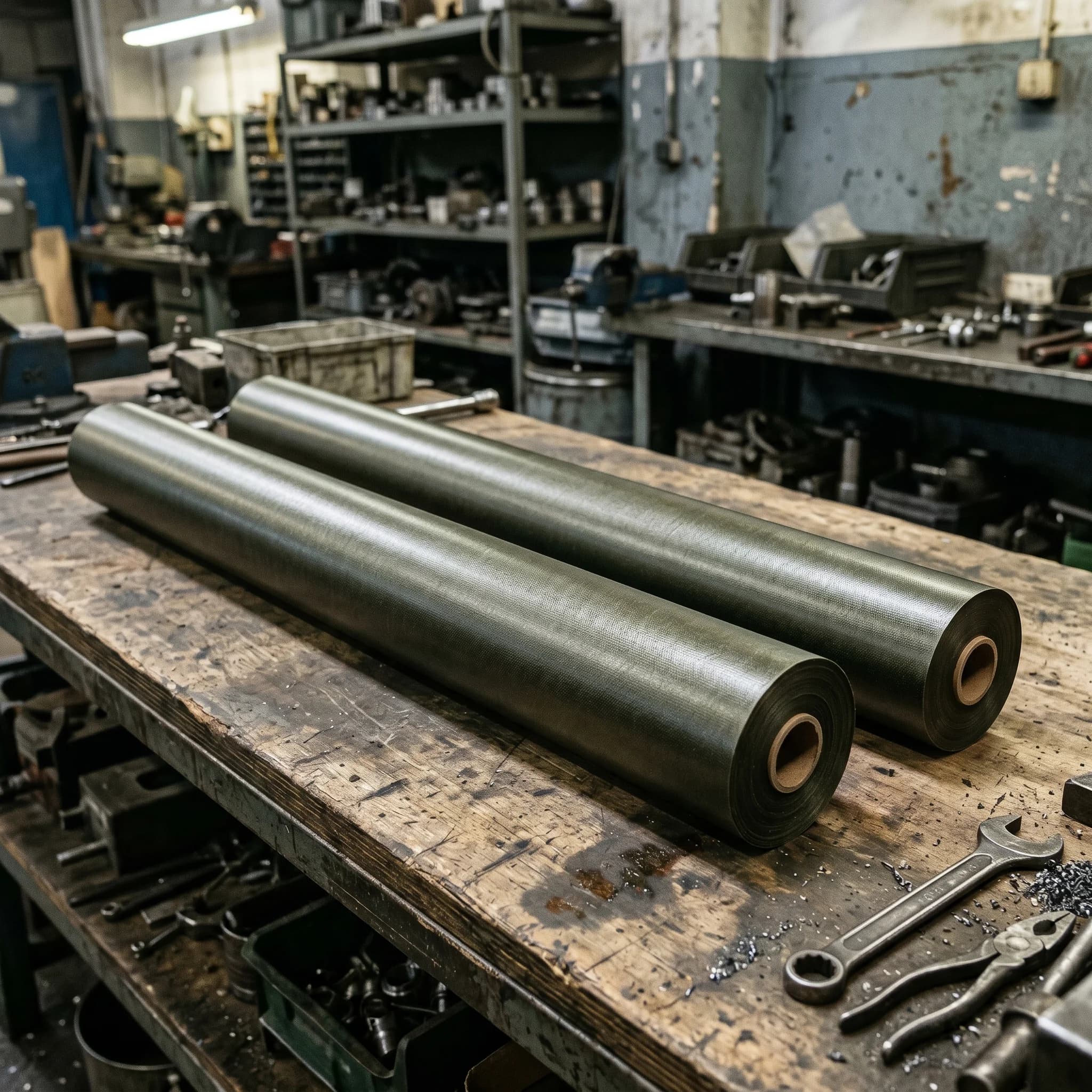

Слюдопласт рулонный СР-Ф-С2 в Санкт-Петербурге

Слюдопласт рулонный СР-Ф-С2 — гибкий электроизоляционный материал на основе слюдяной бумаги из натурального флогопита, армированный стеклотканью с двух сторон и связанный огнеупорным связующим на полимерной основе. Поставляется ООО «ИзолитПром» по нашему по техническим условиям в виде рулонов шириной 1000 мм длиной 20 метров, в девяти стандартных толщинах от 0,15 до 0,80 мм. Применяется в огнестойкой кабельной изоляции (FE 180 / IEC 60331), термозащите электротехнических узлов и корпусной изоляции электрических машин — везде, где нужна непрерывная намотка и огнестойкость 750–850°C в течение 90 минут.

Что означает марка СР-Ф-С2

Обозначение по нашим техническим условиям раскодируется так:

• СР — слюдопласт рулонный, общая буквенная группа всех марок ТУ-008
• Ф — основа из натурального флогопита (KMg₃[AlSi₃O₁₀](OH,F)₂), магнезиальная слюда с длительной термической стабильностью до 1000°C и температурой плавления около 1300°C
• С2 — подложка из стеклоткани тип 2 с двух сторон, в комбинации со слюдяной бумагой. Стеклоткань с двух сторон имеет более плотное переплетение, чем тип 1, и универсальна для расширенного диапазона толщин 0,15–0,80 мм

Главное отличие СР-Ф-С2 от родственной марки СР-Ф-С1 — тип стеклоткани и диапазон толщин: С1 выпускается только в трёх тонких толщинах 0,12–0,20 мм для тонкослойной изоляции; С2 покрывает основной массовый ассортимент 0,15–0,80 мм для широкого спектра применений.

Технические характеристики СР-Ф-С2

Тип слюды	Флогопит натуральный, ≥65% по массе (Табл. 2 по техническим условиям)
Подложка	стеклоткань с двух сторон (15–25% по массе) + слюдяная бумага
Связующее	Огнеупорное связующее на полимерной основе; химический тип уточняется по паспорту партии
Толщины	0,15 · 0,20 · 0,25 · 0,30 · 0,40 · 0,50 · 0,60 · 0,70 · 0,80 мм (9 типоразмеров)
Ширина рулона	1000 ± 5 мм
Длина рулона	20 м (по согласованию 25 / 50 / 100 м.п.)
Втулка	Картонная, внутренний диаметр 76 мм (стандарт намоточных станков)
Огнестойкость по ГОСТ Р МЭК 60331-21	750–850°C, 90 мин под напряжением 600–4000 В
Удельное объёмное электр. сопротивление	≥1,0 × 10¹⁰ Ом·м (Табл. 2 по техническим условиям)
Прочность на разрыв	≥120–180 Н на 15 мм ширины (зависит от толщины)
Содержание летучих веществ	≤2,0 %
Класс нагревостойкости	Не нормируется (марка без полимерной плёнки и клея — длительная T определяется условиями применения)
Метод испытаний	ГОСТ Р МЭК 60371-2-2014 (= IEC 60371-2:2004)
Гарантийный срок хранения	12 месяцев со дня изготовления

Пробивное напряжение и масса по толщинам

Электрическая прочность СР-Ф-С2 нелинейно растёт с толщиной. Минимальные значения по Табл. 2 по техническим условиям (Группа А — стеклотканевые марки):

Толщина, мм	Пробивное, кВ (мин.)	Масса 1 м², кг	Масса рулона 1000×20000, кг	Типовое применение
0,15	≥1,5	~0,30	~6,0	Тонкая огнестойкая обмотка кабелей малых сечений	К товару →
0,20	≥2,0	~0,40	~8,0	Огнестойкая изоляция кабелей и проводов средних сечений	К товару →
0,25	≥2,1	~0,50	~10,0	Универсальная огнестойкая изоляция	К товару →
0,30	≥2,2	~0,60	~12,0	Базовая толщина для огнестойких кабелей средней мощности	К товару →
0,40	≥2,6	~0,80	~16,0	Силовые кабели до 6 кВ, барьерная изоляция	К товару →
0,50	≥3,0	~1,00	~20,0	Корпусная изоляция статоров средних машин	К товару →
0,60	≥3,4	~1,20	~24,0	Корпусная изоляция тяговых машин	К товару →
0,70	≥3,8	~1,40	~28,0	Силовые кабели до 10 кВ, тяжёлые экраны	К товару →
0,80	≥4,2	~1,60	~32,0	Толстая корпусная изоляция, термозащита крупных узлов	К товару →

Пробивное напряжение — по Табл. 2 по техническим условиям. Масса 1 м² и масса рулона — расчётные значения при типовой плотности связующего и слюды; фактические значения указываются в паспорте партии.

Огнестойкость 750–850°C — это не длительная рабочая температура

Заявленная огнестойкость 750–850°C относится к стандартному испытанию по ГОСТ Р МЭК 60331-21 / IEC 60331: материал помещается в открытое пламя, под напряжением 600–4000 В, и должен 90 минут сохранять изоляционные свойства. Это испытание огнестойкого кабеля, моделирующее работу в условиях пожара.

Длительная рабочая температура марки СР-Ф-С2 нашим ТУ численно не нормируется и определяется условиями конкретного применения. Для марки без полимерной плёнки и клея ограничения задаёт связующее (огнеупорное связующее на полимерной основе) — точная длительная T зависит от химической группы связующего и согласовывается на этапе квалификации. По нашим внутренним испытаниям СР-Ф-С2 сохраняет работоспособность при длительном нагреве в диапазоне до 600°C, но эта величина не нормирована в ТУ и не должна заявляться без проверки на образцах конкретной партии в условиях клиента.

Для применений с чётко заданным классом нагревостойкости рекомендуется использовать марки с полимерной плёнкой, у которых класс нормируется по ГОСТ Р МЭК 60085: СР-Ф-П1 (класс F, 155°C), СР-Ф-СPI (класс 220, 220°C) или СР-Ф-К (класс B, 130°C, с клеем) — эти марки доступны под заказ; уточняйте у технолога.

Как выбрать толщину СР-Ф-С2

Выбор толщины определяется тремя параметрами:

1. Номинальное напряжение изоляции. По Табл. 2 по техническим условиям минимальное пробивное напряжение задано для каждой толщины. Стандартный коэффициент запаса для электротехнических применений составляет 4–6 от рабочего напряжения. Например, для рабочего 660 В при коэффициенте запаса 5 требуется пробивное ≥3,3 кВ → подходит толщина 0,50 мм (≥3,0 кВ — на грани) или 0,60 мм (≥3,4 кВ — с запасом).
2. Геометрия намотки. Для огнестойкой изоляции кабеля имеет значение количество слоёв и перекрытие 50–67%. При обмотке проводника тонкими толщинами (0,15–0,20 мм) с двойным перекрытием получается эффективная изоляция на 0,40–0,80 мм при сохранении гибкости пакета. Толстые толщины 0,50–0,80 мм применяются однослойно для жёсткой изоляции.
3. Требование к огнестойкости. Для класса огнестойкости 90 мин по IEC 60331 минимальная эквивалентная толщина намотки — 0,30 мм (один слой 0,30 мм или два слоя 0,15 мм с перекрытием).

Точный выбор толщины и количества слоёв для конкретной кабельной конструкции согласовывается на этапе разработки изделия — наш технолог поможет с расчётом по геометрии и требуемому классу огнестойкости.

Место СР-Ф-С2 в линейке марок флогопитовой серии

Серия СР-Ф (флогопит) по техническим условиям включает шесть марок, отличающихся подложкой и наличием полимерной плёнки или клея:

Марка	Подложка	Толщины, мм	Класс нагревост.	Ключевая ниша
СР-Ф-С1	Стеклоткань с одной стороны	0,12–0,20	—	Тонкая огнестойкая изоляция
СР-Ф-С2	Стеклоткань с двух сторон, 2 стороны	0,15–0,80	—	Универсальная огнестойкая изоляция (эта страница)
СР-Ф-П1	Стекло + слюда + ПЭТ-плёнка	0,15–0,25	F (155°C)	Класс F с нормированной длительной T
СР-Ф-СPI	Стекло + слюда + полиимид	0,12–0,18	220 (220°C)	Класс 220 для тяговых машин
СР-Ф-К	Стекло + слюда + клей + плёнка	0,15–0,25	B (130°C)	Самоклеящаяся, для быстрого монтажа
СР-Ф-СКер	Стекло + слюда + керамоволокно	2,00–3,00	—	Сверхвысокая T (1260°C)

Если требуется ещё более высокая огнестойкость — выбирайте серию СР-СФ на синтетическом фторфлогопите (огнестойкость 950–1100°C). Если применение допускает ограничение по длительной T классом F или ниже — параллельные марки СР-Ф-П1 / СР-Ф-СPI / СР-Ф-К дают численно нормированный класс нагревостойкости.

Импортные аналоги СР-Ф-С2

В мировой практике рулонная флогопитовая изоляция со стеклотканью с двух сторон — типовой материал для огнестойких кабелей и термозащиты:

• Pamica Double-sided Phlogopite (Китай) — прямой технологический аналог, идентичные толщины и огнестойкость 750–850°C
• Cogebi Coge-Foil 504 R50 (Бельгия / Чехия) — флогопитовая стеклотканевая лента для огнестойких кабелей, IEC 60371-3-1
• Elmelin GM 40 SRP (Великобритания) — рулонная флогопитовая изоляция для трансформаторов и кабельных применений, BS EN 60371-3-1
• Von Roll Pamitherm 2120 (Швейцария) — премиальная флогопитовая серия для класса H и тяговых двигателей
• HighMica Phlogopite Mica Tape (Китай) — близкий аналог СР-Ф-С2 для кабельной изоляции

Замена импортных марок на СР-Ф-С2 возможна при сверке технических паспортов и испытаниях на образцах. Для критичных применений (FE180-кабели для эвакуационных систем, тяговые двигатели локомотивов) рекомендуется заводская квалификация на образцах нашей партии до серийного применения.

Применения СР-Ф-С2 по отраслям

Огнестойкие кабели и провода (FE 180, BS 6387, IEC 60331)

Главное применение — намотка на токопроводящие жилы силовых, контрольных и сигнальных кабелей с требованием FE 180 (DIN 4102-12), BS 6387 категории CWZ, IEC 60331-21 / 60331-22. Толщины 0,15–0,30 мм используются для проводов малого и среднего сечения, 0,40–0,80 мм — для силовых кабелей до 10 кВ. После намотки проводник заключается в традиционную полимерную оболочку — слюдопласт сохраняет изоляцию во время пожара даже после выгорания внешней оболочки.

Корпусная изоляция электрических машин

Толщины 0,40–0,80 мм применяются для барьерной и корпусной изоляции в статорах электродвигателей, генераторов и трансформаторов средней мощности. Рулонный формат позволяет автоматизированную обмотку без стыков на длинных участках. Для машин с требованием класса нагревостойкости F (155°C) или H (180°C) применяются параллельные марки с полимерной плёнкой — СР-Ф-П1 или СР-Ф-СPI.

Термозащита электротехнических узлов

Барьерные слои между источниками тепла и теплочувствительными компонентами: защита электронных плат, изоляции проводов, корпусных элементов от излучения нагретых поверхностей и прямого контакта. Толщина выбирается по требуемому термическому сопротивлению — типично 0,30–0,50 мм для большинства задач термозащиты.

Изоляция нагревательного оборудования

Промышленные печи, сушильные агрегаты, термопрессы — изоляция нагревателей сопротивления от корпусных элементов и токоведущих частей. Используются толщины 0,50–0,80 мм для жёсткого пакета, выдерживающего механическую нагрузку и тепловой режим.

Условное обозначение при заказе

Полное обозначение для спецификаций и закупочной документации формируется по образцу:

СР-Ф-С2 толщиной 0,30 мм, ширина 1000 мм, длина 20 м	Слюдопласт СР-Ф-С2 0,30 × 1000 × 25000 по техническим условиям
СР-Ф-С2 толщиной 0,50 мм, лента шириной 50 мм, длина 100 м (нарезка)	Слюдопласт СР-Ф-С2 0,50 × 50 × 100000 по техническим условиям

Для нестандартной ширины ленты при нарезке указывается фактический размер. Все нестандартные параметры согласовываются с технологом и фиксируются в спецификации к договору.

Контроль качества и паспорт партии

Каждая партия СР-Ф-С2 поставляется с паспортом качества, содержащим:

• Условное обозначение партии по техническим условиям
• Номер партии и дату изготовления
• Результаты приёмо-сдаточных испытаний по ГОСТ Р МЭК 60371-2-2014: толщина, ширина, пробивное напряжение, удельное объёмное сопротивление, прочность на разрыв, содержание слюды и связующего, содержание летучих
• Результаты испытания на огнестойкость по ГОСТ Р МЭК 60331-21 (выборочно по партии или по сертифицированной серии)
• Штамп ОТК и подпись ответственного лица

По запросу выдаётся сертификат соответствия в системе добровольной сертификации. Для критичных применений (FE180-кабели, аппаратура ОТВН) рекомендуется заводская квалификация — мы предоставляем образцы для предварительных испытаний у заказчика.

Хранение и транспортировка

Условия хранения — сухое помещение, температура 5–35°C, относительная влажность до 80%, защита от прямых солнечных лучей и источников тепла. Рулоны хранят горизонтально на стеллажах или вертикально на торце с обеспечением устойчивости. Контакт с растворителями и маслами недопустим. Гарантийный срок хранения — 6 месяцев со дня изготовления.

Транспортировка — в крытом транспорте, без перегибов рулона. Падения и удары по торцам приводят к локальному расслоению слюды и потере целостности по торцу — ограничивайте раскачку при погрузке.

Минимальный заказ, цена, доставка

Минимальная партия — 1 рулон. Цена — от 2 150 ₽/кг в стандартной комплектации (рулон 1000×20000 мм). Цена за рулон рассчитывается по массе исходя из толщины и метража. Резка на ленты заданной ширины — по запросу, обычно с надбавкой за технологическую операцию.

Поставка — собственным транспортом и через ПЭК / Деловые линии / СДЭК по всей России. Срок изготовления партии под заказ для нестандартных толщин или метражей — 14–21 рабочий день. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты.

Заказ и техническая консультация: +7 (953) 585-20-07, 2852007@bk.ru. Технолог отвечает в течение 30 минут в рабочее время — поможет с выбором толщины, расчётом потребного метража и составлением условного обозначения для спецификации.

Частые вопросы по СР-Ф-С2

Какая длительная рабочая температура у СР-Ф-С2?

Численно длительная T нашим ТУ не нормируется — это марка без полимерной плёнки и клея, ограничения определяются связующим. Заявленные 750–850°C — это огнестойкость 90 мин по ГОСТ Р МЭК 60331-21, не длительная T. Для применений с чётко нормированной длительной T выбирайте марки с плёнкой: СР-Ф-П1 (класс F, 155°C), СР-Ф-СPI (класс 220), СР-Ф-К (класс B, 130°C).

В чём разница между СР-Ф-С1 и СР-Ф-С2?

СР-Ф-С1 имеет тонкую стеклоткань с одной стороны и выпускается в трёх толщинах 0,12 / 0,15 / 0,20 мм для тонкой обмотки кабелей малых сечений. СР-Ф-С2 имеет более плотную стеклоткань с двух сторон и покрывает основной диапазон 0,15–0,80 мм (9 толщин) для большинства практических применений. Содержание слюды в С1 ≥60%, в С2 ≥65%. Для тонкой намотки (≤0,20 мм) обе марки применимы, выбор зависит от конкретных требований по электрической прочности и геометрии.

Как намотать кабель на огнестойкость FE 180 / IEC 60331?

Стандартная схема — двойная обмотка СР-Ф-С2 толщиной 0,15–0,20 мм с перекрытием 50–67% по проводнику, поверх — основная полимерная оболочка кабеля. Минимальная эквивалентная толщина слюдяного слоя для класса огнестойкости 90 мин — 0,30 мм. Точные параметры намотки определяются конструктором кабеля исходя из сечения жилы, рабочего напряжения и требуемого температурного класса огнестойкости.

Можно ли резать рулон на ленты заданной ширины?

Да, выполняем резку на ленты от 25 мм до полной ширины 1000 мм. Минимальная партия резки — 50 кг суммарно. Срок изготовления — 5–10 рабочих дней дополнительно к стандартному. Стоимость резки — по запросу, зависит от ширины ленты и количества проходов.

Сертификация — есть ли пожарный сертификат?

Слюдопласт СР-Ф-С2 — компонент огнестойкого кабеля, но сам по себе не классифицируется по пожарной безопасности по ФЗ-123. Пожарная сертификация выдаётся на готовое изделие (кабель), в котором СР-Ф-С2 является элементом изоляционной системы. Мы предоставляем результаты испытаний по ГОСТ Р МЭК 60331-21 для включения в комплект документов на пожарную сертификацию готового изделия.

Совместим ли СР-Ф-С2 с пропиткой VPI?

Совместимость с пропиточными составами вакуум-нагнетательной пропитки определяется по ТУ конкретного состава. Класс нагревостойкости получаемой изоляционной системы определяется в комплексе по ГОСТ Р МЭК 60085. Для проверки совместимости с конкретной пропиткой поставляем образцы для лабораторных тестов.
