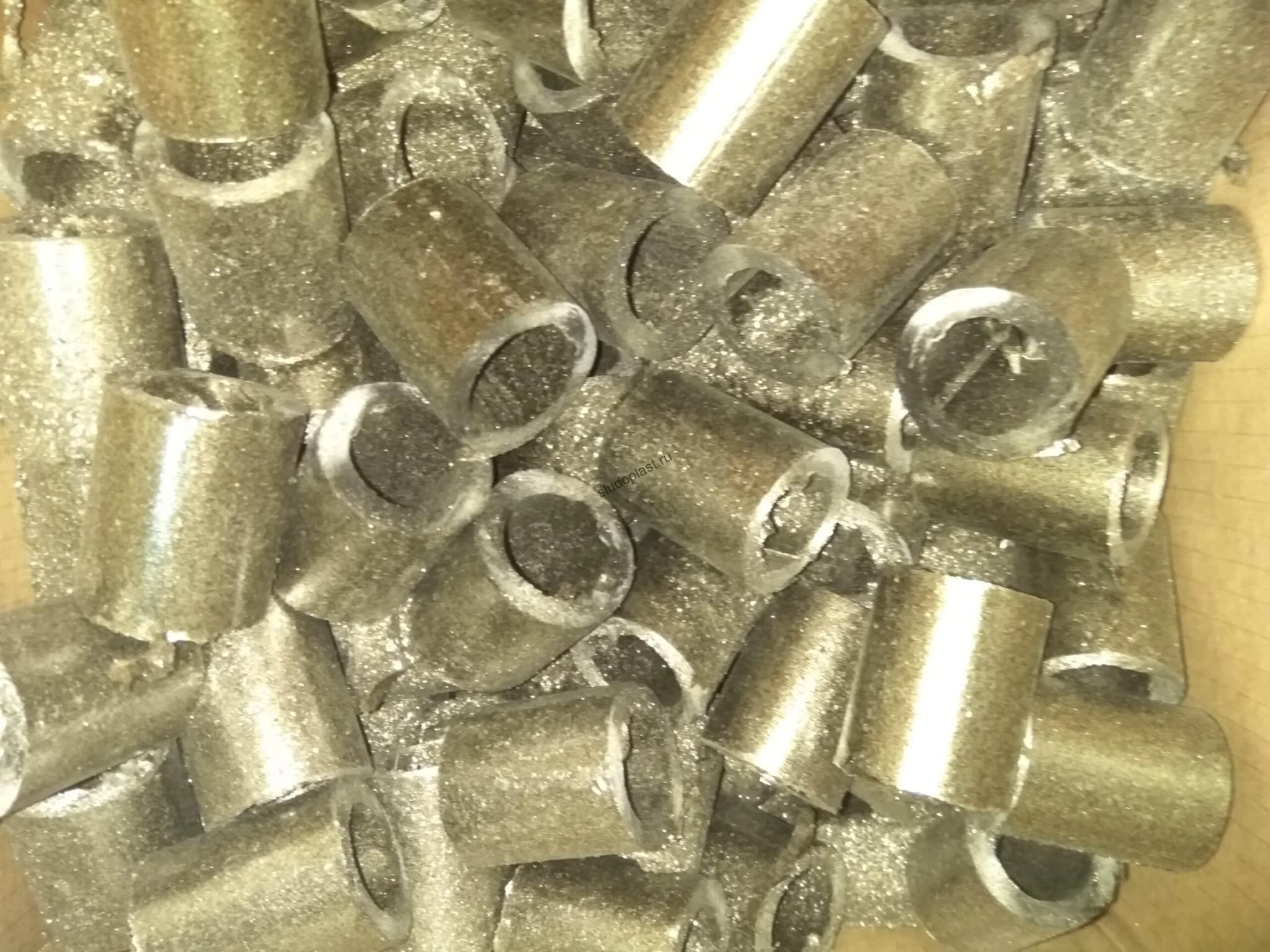

Миканитовые втулки — короткие проходные изоляторы для электротехнического оборудования

Миканитовая втулка — это короткое изоляционное тело вращения с осевым отверстием, через которое проходит токоведущий стержень, шпилька или вывод. Задача втулки — разорвать электрическую связь между двумя конструктивными зонами с разным потенциалом и одновременно зафиксировать положение проходящего сквозь неё проводника. По длине втулка короче трубки и работает не как протяжённая изоляция, а как локальный диэлектрический узел в месте, где токоведущая часть пересекает заземлённую конструкцию.

Изготавливаем миканитовые втулки на собственном производстве в Красноярске по нашему ТУ 273314-027-32394549-2018. Нормативной базой для этого ТУ выступает СТ РК 2584-2014 «Трубки и втулки миканитовые» — региональный стандарт Таможенного союза, к которому мы привязали характеристики. Дополнительно востребован общеотраслевой ТУ 21-25-50-79 как справочный документ для сопоставимости со старыми чертежами заказчика.

Что определяет втулку как класс изделия

Принципиальная особенность втулки — соотношение длины и диаметра. Из-за этого втулка работает в первую очередь на радиальную электрическую изоляцию и на сопротивление осевому усилию: на неё опирается торец гайки, шайбы или контактного наконечника. У трубки длина существенно превышает наружный диаметр, у втулки — длина соизмерима или меньше. Это определяет требования к плотности материала и точности обработки торцов.

Втулка изготавливается из плотного миканита, способного выдерживать прессовую нагрузку без расслоения. Связующее в материале выбирается по классу нагревостойкости узла — от B (130 °C) для общепромышленного исполнения до H (180 °C) для машин, работающих под предельным температурным режимом. По согласованию выпускаем втулки на термоупорном фосфатном миканите для рабочих температур до 500–800 °C — здесь связующее заменяется на алюмохромфосфатное (АХФ), которое не теряет адгезию слюдяных чешуек при длительном нагреве в диапазоне промышленных печей и индукционного оборудования.

Размерный ряд серийной номенклатуры

В каталоге представлены 9 опорных типоразмеров втулок — это сочетания внутреннего диаметра, длины и толщины стенки, наиболее нередко запрашиваемые ремонтными подразделениями электростанций, заводами электромашин, производителями специального технологического оборудования. Все остальные размеры в указанных диапазонах выпускаются под заказ и не требуют отдельной разработки оснастки.

Типичные узлы применения

Проходные изоляторы трансформаторных вводов. На крышке бака силового трансформатора токоведущий вывод проходит из масляной зоны наружу к контактной шине. Между выводом и металлической крышкой устанавливается миканитовая втулка как короткий проходной изолятор: она держит электрическую развязку при рабочем напряжении узла и одновременно служит опорой для уплотнительного кольца. От длинной трубки в этой задаче отказываются именно потому, что втулка обеспечивает плотную, монолитную изоляцию на коротком участке, без риска прогиба под массой контактных наконечников.

Изоляция выводных концов обмоток электрических машин. Когда конец медной шины обмотки крупного электродвигателя или генератора выводится на клеммную панель, точка пересечения шины с заземлённой конструкцией закрывается миканитовой втулкой. Внутренний диаметр подбирается под сечение шины, наружный — под отверстие в кронштейне или кожухе. Такая втулка работает в условиях вибрации и температурных циклов, как результат её механическая стабильность важна не меньше диэлектрических свойств.

Изоляция стяжных шпилек магнитопроводов. Шихтованный сердечник трансформатора стягивается шпильками, проходящими через всю пакета листов электротехнической стали. Если шпилька электрически контактирует с пластинами хотя бы в одной точке, через неё замыкается короткозамкнутый виток вихревых токов и сердечник перегревается. Миканитовая втулка надевается на шпильку по всей длине прохождения через пакет и надёжно разделяет металл шпильки и пакет стали. Здесь критична длина втулки — она должна выходить за оба торца пакета на необходимый запас.

Опорные узлы для коллекторных пластин. В коллекторных электрических машинах часть конструктивных стяжек требует диэлектрических втулок небольшой длины с точной посадкой. Втулка одевается на стяжной болт и одновременно фиксирует геометрию пакета пластин и изолирует болт от контакта с медью. Здесь важна точность по внутреннему диаметру — допуск согласуется с заказчиком исходя из посадки.

Переходные элементы между двумя пространствами с разным потенциалом. На щитовых сборках, в шкафах распределительных устройств и на вводах в высокочастотные нагревательные установки регулярно требуется элемент, который пропускает токоведущий стержень из одной зоны в другую, сохраняя между ними электрическую изоляцию. Втулка решает эту задачу при толщине стенки от 3 мм и выше — выбор толщины определяется рабочим напряжением и требуемым запасом по пробою.

Связующие и температурный диапазон

Стандартное исполнение втулки — на глифталевом или эпоксидном связующем класса F (155 °C). Это рабочая лошадка для общепромышленных электродвигателей, генераторов общего назначения и трансформаторов с естественным или принудительным воздушным охлаждением. По согласованию выпускаем втулки класса B (130 °C) — это применимо для ремонта старого оборудования, где исходно стояли изделия класса B и подобрать совпадающую толщину важнее повышенной температуры, и класса H (180 °C) — для машин с интенсивным нагревом обмоток, для тяговых двигателей, для оборудования сушильных камер и термоагрегатов.

Для применений в горячих зонах поставляем термоупорные втулки на фосфатном (алюмохромфосфатном, АХФ) связующем. Это технологически другое связующее, не относящееся к органическим смолам: оно образует с минеральными частицами слюды неорганическую матрицу, которая стабильна при длительной температуре до 500 °C и кратковременной до 800 °C. Под названиями «термоупорные» и «фосфатные» миканитовые втулки имеется в виду один и тот же продукт — фосфатное связующее гарантирует термоупорность, отдельных категорий «фосфатные втулки» и «термоупорные втулки» у нас нет.

Покупают у нас в Санкт-Петербурге такие предприятия как Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

Точность изготовления и качество поверхности

Втулки изготавливаются прессованием листового миканита на оправке с последующей полимеризацией связующего, после чего проводится механическая дочистка торцов и при необходимости — посадочных поверхностей. Допуск по внутреннему и наружному диаметру согласуется с заказчиком и фиксируется в заказе. Для ответственных посадочных узлов, где втулка работает по скользящей или переходной посадке, дорабатываем посадочную поверхность по чертежу.

Торцы втулки подрезаются перпендикулярно оси с обеспечением плотного прилегания к торцевой поверхности контактной шайбы или гайки. Если по чертежу требуется фаска или сопряжение с радиусом — выполняем по технологической карте, фаска на миканите делается без выкрашивания при правильном выборе режима обработки.

По вашим размерам

Если в каталоге нет нужного типоразмера — изготавливаем втулки по чертежу. Принимаем чертежи в форматах DXF, PDF, STEP, эскизы от руки с указанием размеров и допусков, натурные образцы для воспроизведения по обмеру. Если у вас сохранился старый изношенный экземпляр — пришлите его, обмеряем и восстанавливаем геометрию вплоть до нюансов фаски и формы торца.

Минимальная партия — от 1 шт. и далее увеличивается с ростом тиража. Что нужно указать в заявке: внутренний диаметр (с допуском или указанием посадки на вал/шпильку), наружный диаметр или размер по толщине стенки, длина втулки, класс нагревостойкости (или рабочая температура и условия эксплуатации, если класс ещё не выбран), требования к точности обработки торцов и посадочных поверхностей, количество.

На особо крупные диаметры (свыше 75 мм наружного) и длины свыше 200 мм согласуем технологию отдельно — у нас имеется оснастка для выпуска втулок до 150 мм внутреннего диаметра и длиной до 1000 мм при подходящем сочетании параметров. Для нестандартных типоразмеров срок изготовления составляет от 5 до 10 рабочих дней в зависимости от объёма и сложности обработки.

Слюдопласт, миканит, слюдинитовые ленты в Санкт-Петербурге — со склада в Красноярске, доставка 5-7 дней.

ТУ, паспорт и приёмка

Каждая партия миканитовых втулок поставляется с паспортом, в котором указаны: марка миканита и связующее, рабочая температура и класс нагревостойкости, фактические размеры по протоколу выборочных измерений, результат испытания на электрический пробой типового образца, номер партии и дата изготовления, номер ТУ — 273314-027-32394549-2018. По запросу выдаём расширенный протокол с измерением tan δ, термостарения и испытаниями в среде, соответствующей условиям эксплуатации.

Контроль производства идёт по трём этапам: входной контроль листового миканита (проверка плотности, толщины, влажности и однородности), межоперационный контроль геометрии в процессе формовки и механической обработки, финальный контроль готовой партии с электрическими испытаниями выборки. Протоколы испытаний хранятся 3 года и предоставляются заказчику по запросу при ревизии оборудования.

Заказ, оплата, доставка

Расчёт стоимости и срока — в день обращения после получения чертежа или таблицы размеров. Оплата по счёту от ООО «ИзолитПром» (ИНН 2464144782), отгрузка в день поступления оплаты для складских позиций, после изготовления — для нестандартных. Продаём по всей территории России транспортными компаниями (ПЭК, Деловые Линии, Байкал, СДЭК); самовывоз с производства в Красноярске.

Контакты для расчёта: телефон +7 (953) 585-20-07, e-mail 2852007@bk.ru. На электронную почту удобно прислать чертёж или таблицу размеров с количеством — ответим расчётом и сроком в тот же рабочий день. Работаем с юридическими лицами, ИП и государственными заказчиками, полный комплект сопроводительной документации.
