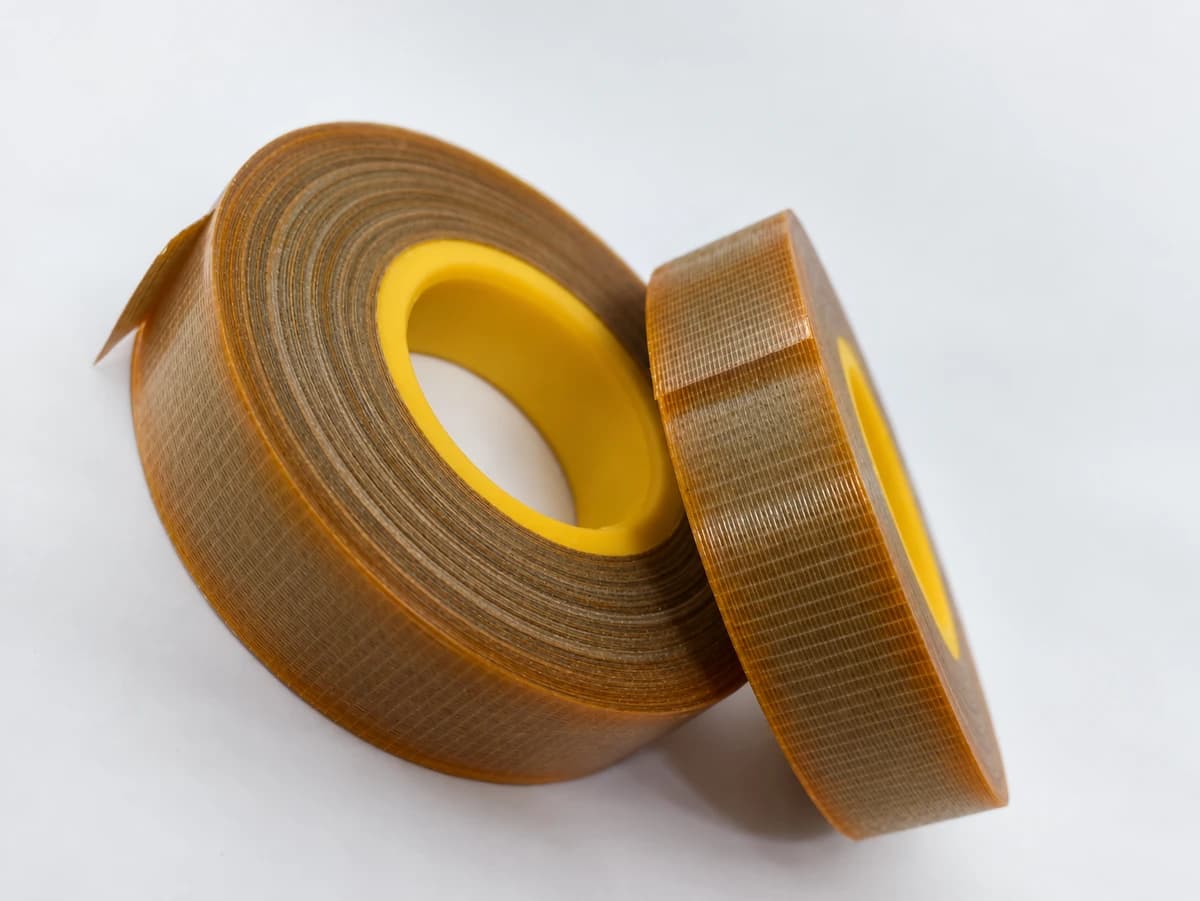

Лента Микатерм 452 0,11 мм в Санкт-Петербурге: для электромашиностроительных предприятий

Лента Микатерм 452 толщиной 0,11 мм — нестандартный типоразмер серии Микатерм, спецзаказ. Действующее ТУ заводы-производителя нормирует серию исключительно в номинальной толщине 0,06 мм; вариант 0,11 мм по умолчанию не выпускается и отгружается по согласованию с заказчиком — из остатков партий или под отдельный заказ с подтверждением параметров паспортом партии. Состав сохраняется стандартный для серии: некальцинированная флогопитовая слюдяная бумага + полиимидная плёнка (PI) + кремнийорганическое (силиконовое) связующее, класс нагревостойкости C по ГОСТ 8865-93 (длительно до 220 °C).

⚠️ Размер по толщине 0,11 мм — типичная для обычных слюдинитовых лент серии 110, и часто запрос на «Микатерм 452 0,11 мм» возникает по инерции чертёжной практики, без реальной необходимости именно полиимидно-слюдяной ленты этой толщины. Если у проекта нет жёсткого требования класса C 220 °C и стойкости к частичным разрядам — обычная ЛСК-110-ТПл 0,11 мм (класс B) или ЛСЭП-934-ТПл 0,11 мм (класс F) закроют задачу на порядок дешевле.

Технические характеристики Микатерм 452 0,11 мм

Толщина	0,11 мм · не нормируется действующим ТУ серии Микатерм; параметры подтверждаются паспортом партии
Электрическая прочность	По паспорту партии · ориентировочно ≥25–28 кВ/мм
Слюдяная бумага	Некальцинированный флогопит
Подложка	Полиимидная плёнка (PI) — длительно до 250 °C, кратковременно до 400 °C
Связующее	Кремнийорганическое (силиконовое)
Класс нагревостойкости	C · длительно до 220 °C (ГОСТ 8865-93)
Стойкость к частичным разрядам	Повышенная — определяется парой полиимид + силикон, не зависит от толщины
Стойкость к открытому пламени	1100 ±50 °C / 15 минут — на образцах партии по запросу
Ширина поставки	по согласованию (типовой диапазон 6–1000 мм)
Гарантийный срок	6 месяцев со дня изготовления

Числовые показатели толщины 0,11 мм не нормированы действующим ТУ серии Микатерм; при отгрузке выпускается паспорт партии с фактически измеренными показателями. Комплект протоколов на огнестойкость и коронную стойкость — по дополнительному запросу.

Применение Микатерм 452 0,11 мм

Применение ленты Микатерм 452 в нестандартной толщине 0,11 мм оправдано в трёх ситуациях, во всех остальных — обычная слюдинитовая лента той же толщины класса B или F закрывает задачу при значительно меньшей цене.

До Санкт-Петербурга груз идёт 5-7 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Замена в существующих обмотках с проектной 0,11 мм и требованием класса C. На рубеже 2010-х в ряде специальных машин (тяговый электропривод тяжёлого режима, машины для атомной отрасли, специальная техника) применялись изоляционные системы с лентой 0,11 мм класса C — историческая толщина, унаследованная от чертежей 1980–1990-х годов. При капитальном ремонте такой машины переход на стандартную 0,06 мм требует пересогласования рабочей документации, что не всегда возможно в сроки ремонта. Тогда 0,11 мм заказывается отдельной партией с сохранением чертёжной совместимости.

Опытная замена обычной ленты класса F/H на полиимидно-слюдяную «штука в штуку». Если проект изначально использовал ленту класса F толщиной 0,11 мм (например, ЛСЭП-934-ТПл) и решение модернизировать машину под высоковольтный частотный привод с повышенной коронной нагрузкой пришло уже после согласования рабочей документации — иногда выбирают вариант «механической замены» обычной ленты на полиимидно-слюдяную той же толщины. Это упрощает технологическую отработку без пересчёта числа слоёв и без переделки лентоизолировочного оборудования.

Усиленный «коронный барьер» в стержневых обмотках 6–10 кВ. При проектировании стержневой изоляции для машин на ЧРП иногда эксплуатируют один «верхний» слой полиимидно-слюдяной ленты увеличенной толщины поверх ключевой намотки из стандартной 0,06 мм — для повышения механической стойкости и запаса по коронной эрозии. В этом сценарии 0,11 мм работает как «внешний барьер» с нормированной разрушающей нагрузкой.

Покупают у нас в Санкт-Петербурге такие предприятия как Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

Во всех остальных случаях — типовая корпусная и витковая изоляция машин с ЧРП, авиационные кабели — стандартная 0,06 мм с двумя слоями (эффективная толщина 0,12 мм при перекрытии 50 %) закрывает задачу полностью. Прямая замена «штука в штуку» на 0,11 мм без пересчёта числа слоёв даёт чуть меньший запас по электрической прочности при тех же или больших затратах.

Сравнение толщин Микатерм 452

Толщина	Статус	Эл. прочность
0,06 мм	стандарт по datasheet	≥30 кВ/мм	Подробнее
0,10 мм	не нормируется ТУ	паспорт партии	Подробнее
0,11 мм	не нормируется ТУ	паспорт партии	← вы здесь
0,13 мм	не нормируется ТУ	паспорт партии	Подробнее

Условное обозначение при заказе

Поскольку размер по толщине 0,11 мм действующим ТУ серии Микатерм не нормируется, в обозначение включается явная отметка о согласовании:

• Под обмотку: Лента Микатерм 452 0,11×20 — по согласованию с поставщиком
• На замену по чертежу: Лента Микатерм 452 0,11×25 — по согласованию, по черт. № __ от __.__.____

В заявку рекомендуется включать: общий метраж или массу, требования к сопроводительным документам (паспорт партии, протоколы испытаний на огнестойкость или коронную стойкость), допустимые отклонения по толщине (чаще всего ±0,02 мм). Срок изготовления — 14–21 рабочий день в зависимости от ширины и объёма.

Вопросы и ответы

Чем 0,11 мм Микатерм 452 принципиально отличается от 0,11 мм ЛСЭП-934-ТПл?

Двумя ключевыми параметрами. Первое — класс нагревостойкости: Микатерм 452 — C (220 °C) длительно за счёт полиимидной плёнки и силиконового связующего; ЛСЭП-934-ТПл — F (155 °C) за счёт ПЭТ-плёнки и эпоксид-полиэфирного связующего. Второе — стойкость к частичным разрядам: повышенная у Микатерм 452 (полиимид и флогопит устойчивы к озону и УФ-излучению ЧР), стандартная у ЛСЭП-934-ТПл (ПЭТ-плёнка эродирует от ЧР за месяцы под ШИМ-нагрузкой). По электрической прочности на единицу толщины ЛСЭП-934-ТПл 0,11 мм даже выше — около 40 кВ/мм против ориентировочных 25–28 кВ/мм у нестандартной партии Микатерм 452 0,11 мм; но это «прочность по DIN/ГОСТ-методу пробоя постоянной частоты», а не ресурс под коронной нагрузкой.

Можно ли применять 0,11 мм Микатерм 452 в обычном асинхронном двигателе 6 кВ без ЧРП?

Технически — да. Практически — переплата без видимой выгоды. Для обычного асинхронного двигателя 6 кВ с прямым сетевым питанием 50 Гц коронные нагрузки минимальны, температурный режим обмотки — класс F или H (155–180 °C), и обычные слюдинитовые ленты на ПЭТ-плёнке (ЛСЭП-934-ТПл, ЛСК-110-ТПл, ЛСЭК-5-ТПл) дают полный ресурс при цене в 3–5 раз ниже. Микатерм 452 окупается только в зоне частичных разрядов от ЧРП, в авиационных fire-resistant кабелях или при длительной рабочей температуре 200+ °C.

Если у меня в чертеже стоит «лента Микатерм 452 0,11×20» — заказывать как есть?

Сначала проверьте дату чертежа и условия применения. Если чертёж 1990-х – начала 2000-х и рабочее напряжение машины 380 В – 6 кВ без частотного преобразователя — велика вероятность, что в чертеже исторически фигурировала любая полиимидно-слюдяная лента той толщины, и сейчас задачу закроет обычная ЛСЭП-934-ТПл 0,11 мм или аналог класса F. Если же машина эксплуатируется на ЧРП или работает в зоне 200+ °C — заказывайте именно Микатерм 452, но имейте в виду что 0,11 мм нормируется только паспортом партии, и на партию выпускается дополнительный комплект протоколов по запросу.

Можно ли смешать 0,06 мм и 0,11 мм в одной обмотке?

Да, по схеме «основная намотка 0,06 мм с перекрытием 50 % + один внешний слой 0,11 мм для коронного барьера и механической защиты». Такая комбинация востребован в стержневых обмотках машин 6–10 кВ на ЧРП. Конкретный конструктив — число слоёв, ориентация перекрытий, режим отверждения — согласовывается с конструктором изоляционной системы.

Подробнее о марке Микатерм 452 (короностойкость, состав, технология намотки, типичные ошибки выбора) — в описании марки.

Заказать Микатерм 452 0,11 мм

Лента Микатерм 452 0,11 мм поставляется по согласованию из остатков ранее выпущенных партий или под отдельный заказ. Срок изготовления — 14–21 рабочий день; ширина — по согласованию (6–1000 мм). Минимальный заказ — 1 кг. К каждой партии — паспорт качества с фактическими нормированными показателями; протоколы дополнительных испытаний — по запросу.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — обсудим обоснованность заказа именно 0,11 мм Микатерм 452 или возможность перехода на стандартную 0,06 мм либо на обычную ЛСЭП-934-ТПл 0,11 мм класса F. Если 0,11 мм действительно нужна по чертежу с подтверждённым требованием класса C — рассчитаем партию и согласуем сроки.
