Стекломиканит гибкий ГФК-Т по ГОСТ 8727-78 в Санкт-Петербурге

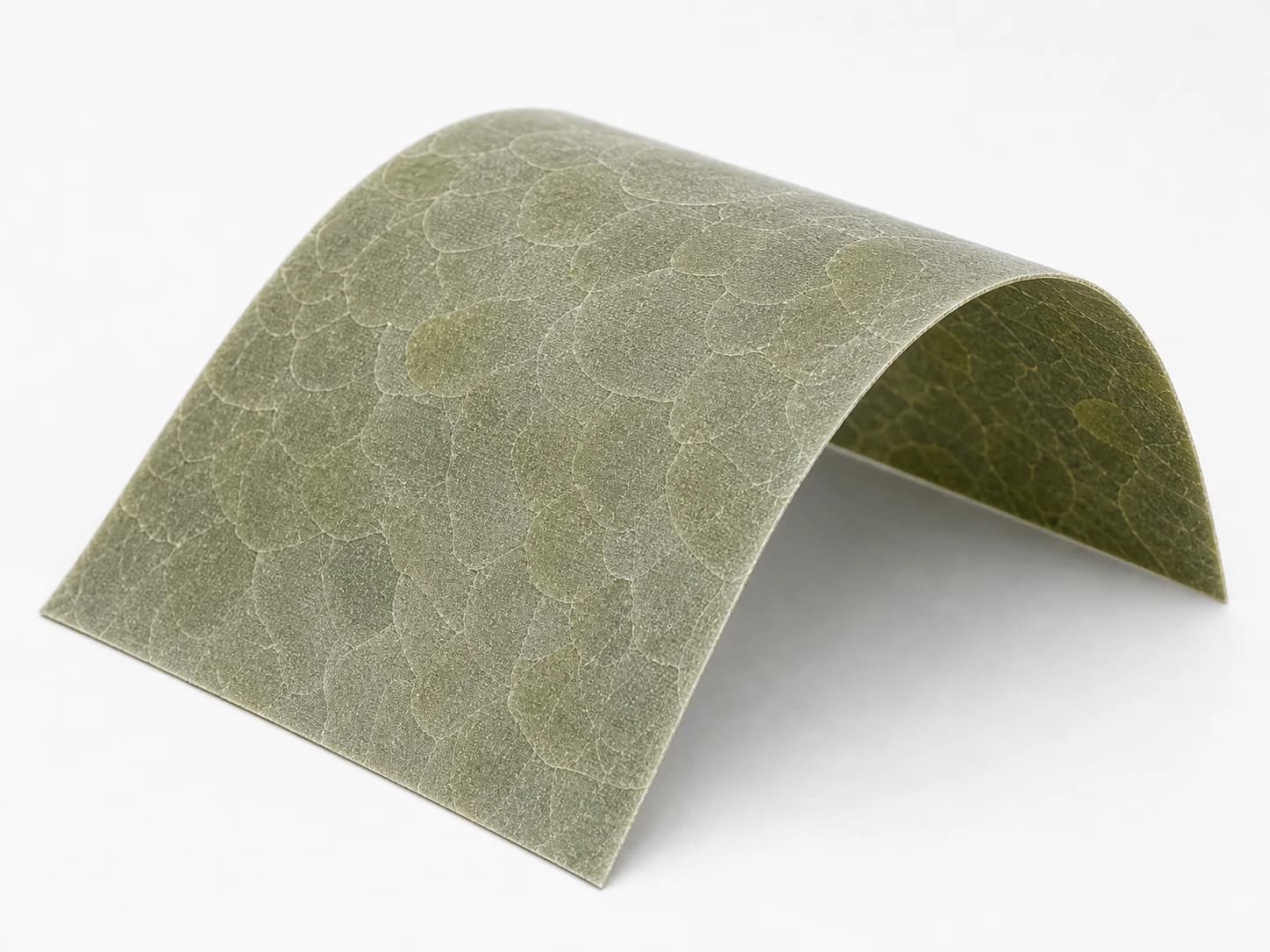

Стекломиканит гибкий ГФК-Т по ГОСТ 8727-78 — листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной кремнийорганическим лаком, с одной подложкой из стеклоткани по ГОСТ 19907-83. Единственная в ГОСТ 8727-78 -Т-марка с кремнийорганикой. Класс нагревостойкости H (180°C) — высший для стекломиканита по этому стандарту. Нижний предел толщины в Табл. 1 — 0,22 мм, совпадает только с ГФС-Т (у -ТТ-марок с той же кремнийорганикой — ГФК-ТТ — нижний 0,20 мм). Удельное сопротивление после увлажнения ≥1·10¹¹ Ом·см. Купить стекломиканит ГФК-Т по ГОСТ 8727-78 с поставкой через ООО «ИзолитПром», Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.

Что означает марка ГФК-Т

Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:

• Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
• Ф — флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
• К — кремнийорганика (кремнийорганический лак)
• Т — одна подложка из стеклоткани

По ГОСТ 25045-81 стекломиканит ГФК-Т относится к типу 48. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,22; 0,25; 0,30; 0,50 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.

Технические характеристики ГФК-Т

Тип по ГОСТ 25045-81	48 — стекломиканит гибкий на кремнийорганическом лаке
Слюда	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
Связующее вещество	Кремнийорганический лак, 20-36% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 2% (Табл. 3 ГОСТ 8727-78)
Подложка	Одна подложка из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Нормативные толщины (ГОСТ)	0,22; 0,25; 0,30; 0,50 мм (Табл. 1 ГОСТ 8727-78)
Толщины в каталоге	0,10–0,60 мм
Электрическая прочность	≥20 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	От ≥3,0 кВ (ВС, 0,22 мм) до ≥6,0 кВ (ВС, 0,50 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78)
Удельное объёмное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78)
Гибкость	Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2)
Размер листов	Фактический размер поставляемого листа — 640×870 мм. Требования к размерам — по ГОСТ 25045-81
Класс нагревостойкости	H (180°C длительно) — по классу кремнийорганического лака (ГОСТ 8865-93)
Гарантийный срок хранения	6 месяцаа со дня изготовления (п. 6.2 ГОСТ 8727-78)
Масса партии (не более)	200 кг (п. 3.2 ГОСТ 8727-78)

Где применяется стекломиканит ГФК-Т

ГФК-Т — высокотемпературная одноподложечная марка класса H (180 °C) на кремнийорганическом лаке. Применяется в тяжёлых промышленных электрических машинах: тяговые двигатели, генераторы серии ГД и СД, электродвигатели металлургических станов, дуговых печей и нагревательных установок с длительными перегрузками.

Авиационные и железнодорожные применения где класс H обязателен. Исполнение -Т (одна подложка) даёт преимущество по гибкости формовки при высоких требованиях к плотности укладки. Нормативный ряд: 0,22; 0,25; 0,30; 0,50 мм.

Высокотемпературные трансформаторы и дроссели, реакторы для металлургии. Гарантийный срок 6 месяцев — кремнийорганическое связующее устойчивее при хранении чем масляно-глифталевые и полиэфирно-эпоксидные варианты.

Купить стекломиканит ГФК-Т по ГОСТ 8727-78 со склада в Красноярске — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.

Сравнение марок стекломиканита

ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:

Марка	Слюда	Связующее	Подложка	Класс	Толщины (каталог)
ГФС-Т	флогопит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФС-ТТ	флогопит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФЭ-Т	флогопит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФЭ-ТТ	флогопит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФК-Т	флогопит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГФК-ТТ	флогопит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМС-Т	мусковит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМС-ТТ	мусковит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМЭ-Т	мусковит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМЭ-ТТ	мусковит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМК-Т	мусковит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМК-ТТ	мусковит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм

Как выбрать толщину ГФК-Т

Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГФК-Т:

• 0,22–0,30 мм — межвитковая и пазовая изоляция в высокотемпературных машинах. Нижний нормативный диапазон для ГФК-Т.
• 0,50 мм — корпусная изоляция машин с длительной температурой 160–180 °C. Пробивное 6,0 кВ ВС (Табл. 4 ГОСТ 8727-78).
• ГФК-Т или ГФК-ТТ? — одноподложечная ГФК-Т гибче; ГФК-ТТ механически прочнее, плюс имеет толщины 0,20; 0,35; 0,40; 0,60 мм в ряду Табл. 1.
• ГФК-Т или ГФС-Т? — если тепловой расчёт требует класс H (180 °C) — только ГФК-Т. При классе B экономически предпочтительнее ГФС-Т.

Не уверены в выборе толщины? Отправьте параметры изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru

Условное обозначение при заказе

По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, толщина, размер слюды, номер стандарта. Примеры для ГФК-Т:

ВС, 0,22 мм, слюда 30 мм	Стекломиканит ВС ГФК-Т 0,22—30 ГОСТ 8727-78
ВС, 0,25 мм, слюда 15 мм	Стекломиканит ВС ГФК-Т 0,25—15 ГОСТ 8727-78
1С, 0,22 мм, слюда 10 мм	Стекломиканит 1С ГФК-Т 0,22—10 ГОСТ 8727-78

Частые вопросы о стекломиканите ГФК-Т

Почему гарантийный срок ГФК-Т — 6 месяцев, а не 3?

П. 6.2 ГОСТ 8727-78 явно устанавливает для кремнийорганических марок (К) — 6 месяцев, для С и Э — 3 месяца. Кремнийорганический лак стабильнее при хранении.

Отличается ли ГФК-Т от ГФЭ-Т только температурой?

Прежде всего — связующим и классом: ГФК-Т — кремнийорганика класса H (180 °C), ГФЭ-Т — полиэфир-эпоксид класса F (155 °C). Нормативный ряд ГФК-Т: 0,22; 0,25; 0,30; 0,50 мм (тип 48 по ГОСТ 25045-81).

Для тяговых двигателей что лучше: ГФК-Т или ГФК-ТТ?

ГФК-Т предпочтителен при высокой гибкости формовки; ГФК-ТТ — для тяжёлых пазов с механическим износом (две подложки повышают стойкость к истиранию).

Купить стекломиканит ГФК-Т по ГОСТ 8727-78 — цена и условия поставки

ООО «ИзолитПром» производит и отгружает стекломиканит гибкий ГФК-Т со склада в Красноярске. Цена ГФК-Т рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.

В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.

Купить ГФК-Т или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
