Стекломиканит гибкий ГМС-Т в Санкт-Петербурге: поставки для электромашиностроительных предприятий

Стекломиканит гибкий ГМС-Т по ГОСТ 8727-78 — листовой диэлектрический продукт из щипаной слюды-мусковита, склеенной масляно-глифталевым лаком, с одной подложкой из стеклоткани по ГОСТ 19907-83. Мусковитовая Т-версия типа 45 по ГОСТ 25045-81 (масляно-глифталевый лак, класс B, 130 °C). Отличается от флогопитовой ГФС-Т удельным объёмным сопротивлением после 48 ч при 93% влажности — на порядок выше (≥1·10¹² против ≥1·10¹¹ Ом·см у ГФС-Т). Диэлектрические показатели по Табл. 3 ГОСТ 8727-78 идентичны. Заказать стекломиканит ГМС-Т по ГОСТ 8727-78 напрямую от производителя — ООО «ИзолитПром», Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.

Что означает марка ГМС-Т

Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:

• Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
• М — мусковит (калиево-алюминиевая слюда, светло-жёлтая или серебристая, прозрачная на просвет)
• С — масляно-глифталь (масляно-глифталевый лак (светлый))
• Т — одна подложка из стеклоткани

По ГОСТ 25045-81 стекломиканит ГМС-Т относится к типу 45. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,22; 0,25; 0,30; 0,50 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.

Особенности мусковитовых ГМ*-марок

Мусковит и флогопит — два вида щипаной слюды по ГОСТ 3028-78, применяемые в производстве миканитов. ГМ*-марки (ГМС-Т в их числе) отличаются от флогопитовых ГФ*-аналогов цветом слюды: мусковит — светло-серебристый, прозрачный; флогопит — тёмно-коричневый с оливковым оттенком.

По Табл. 3 ГОСТ 8727-78 электрическая прочность, массовая доля слюды и содержание связующего у ГМ*-марок совпадают с ГФ*-аналогами того же типа связующего. По смежным стандартам ГОСТ 6120-75 (миканит гибкий без подложки) и ГОСТ 6121-75 (миканит прокладочный) мусковитовые марки демонстрируют удельное объёмное сопротивление после 48 ч при 93% влажности на порядок выше, чем флогопитовые аналоги. Это преимущество мусковита сохраняется и у стекломиканита ГМС-Т (см. таблицу ТТХ ниже).

Мусковит термически стабилен до ~500–600 °C — значительно выше верхнего предела класса H (180 °C), поэтому в пределах рабочих температур стекломиканита замена флогопит → мусковит не снижает класс нагревостойкости. Класс нагревостойкости у ГМ*-марок идентичен ГФ*-аналогам: B/F/H по ГОСТ 8865-93 в зависимости от типа связующего (С/Э/К).

Технические характеристики ГМС-Т

Тип по ГОСТ 25045-81	45 — стекломиканит гибкий на масляно-глифталевом лаке
Слюда	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая, прозрачная на просвет)
Связующее вещество	Масляно-глифталевый лак (светлый), 13-25% массы (Табл. 3 ГОСТ 8727-78)
Летучих веществ	Не более 4% (Табл. 3 ГОСТ 8727-78)
Подложка	Одна подложка из стеклоткани по ГОСТ 19907-83, 4-й класс назначения
Нормативные толщины (ГОСТ)	0,22; 0,25; 0,30; 0,50 мм (Табл. 1 ГОСТ 8727-78)
Толщины в каталоге	0,10–0,60 мм
Электрическая прочность	≥20 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78)
Пробивное напряжение	От ≥3,0 кВ (ВС, 0,22 мм) до ≥6,0 кВ (ВС, 0,50 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78)
Удельное объёмное сопротивление	Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹² (Табл. 3 ГОСТ 8727-78)

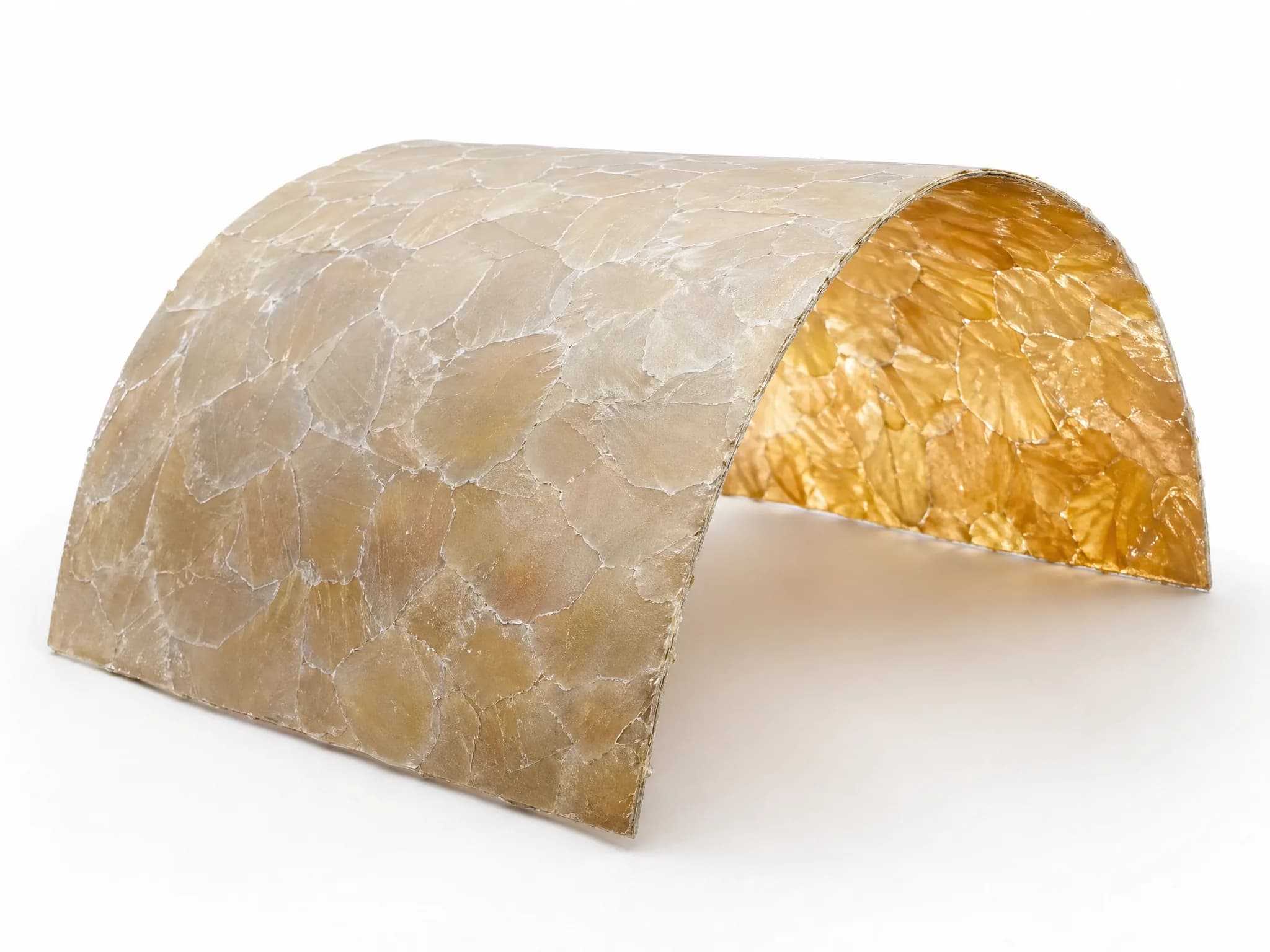

Гибкость	Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2)
Размер листов	По ГОСТ 25045-81; стандартный складской — 600×900 мм
Класс нагревостойкости	B (130°C длительно) — по классу масляно-глифталевого лака (ГОСТ 8865-93)
Гарантийный срок хранения	3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78)
Масса партии (не более)	200 кг (п. 3.2 ГОСТ 8727-78)

Условное обозначение при заказе

По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, размер по толщине, размер слюды, номер стандарта. Примеры для ГМС-Т:

ВС, 0,25 мм, слюда 30 мм	Стекломиканит ВС ГМС-Т 0,25—30 ГОСТ 8727-78
ВС, 0,30 мм, слюда 15 мм	Стекломиканит ВС ГМС-Т 0,30—15 ГОСТ 8727-78
1С, 0,25 мм, слюда 10 мм	Стекломиканит 1С ГМС-Т 0,25—10 ГОСТ 8727-78

Сравнение марок стекломиканита

ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:

Марка	Слюда	Связующее	Подложка	Класс	Толщины (каталог)
ГФС-Т	флогопит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФС-ТТ	флогопит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГФЭ-Т	флогопит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФЭ-ТТ	флогопит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГФК-Т	флогопит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГФК-ТТ	флогопит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМС-Т	мусковит	масляно-глифталь	1 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМС-ТТ	мусковит	масляно-глифталь	2 × стеклоткань	B (130°C длительно)	0,10–0,60 мм
ГМЭ-Т	мусковит	полиэфир-эпоксид	1 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМЭ-ТТ	мусковит	полиэфир-эпоксид	2 × стеклоткань	F (155°C длительно)	0,10–0,60 мм
ГМК-Т	мусковит	кремнийорганика	1 × стеклоткань	H (180°C длительно)	0,10–0,60 мм
ГМК-ТТ	мусковит	кремнийорганика	2 × стеклоткань	H (180°C длительно)	0,10–0,60 мм

Где применяется стекломиканит ГМС-Т

ГМС-Т — мусковитовая разновидность масляно-глифталевой Т-марки типа 45 по ГОСТ 25045-81 (класс B, 130 °C, одна подложка). Применяется в электрических машинах общепромышленного назначения аналогично флогопитовой ГФС-Т: асинхронные двигатели 0,18–200 кВт, трансформаторы и распределительные устройства класса B.

Мусковит даёт преимущество во влажных условиях эксплуатации: удельное объёмное сопротивление после 48 ч при 93% влажности — ≥1·10¹² Ом·см (на порядок выше флогопитовой ГФС-Т с ≥1·10¹¹). Этот эффект стабильно подтверждается в смежных стандартах ГОСТ 6120-75 и ГОСТ 6121-75.

Одна подложка из стеклоткани обеспечивает высокую гибкость формовки. Электрическая прочность и пробивное напряжение по Табл. 3 и 4 ГОСТ 8727-78 идентичны ГФС-Т. Гарантийный срок 3 месяца со дня изготовления (п. 6.2).

Привозим в Санкт-Петербурге за 5-7 дней. Берём ПЭК или Деловые Линии — со склада на склад без перевалок.

Приобрести стекломиканит ГМС-Т по ГОСТ 8727-78 со склада в Красноярске — отгрузка за 24 часа. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.

Как выбрать толщину ГМС-Т

Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГМС-Т:

Заказать материал в Санкт-Петербурге просто: оформите заявку, отгрузим в день оплаты, привезём за 5-7 дней.

• ГМС-Т или ГФС-Т? — при классе B диэлектрические параметры совпадают. ГМС-Т предпочтительнее во влажных условиях эксплуатации благодаря удельному сопротивлению на порядок выше.
• 0,22–0,50 мм — нормативный диапазон толщин ГМС-Т по Табл. 1 ГОСТ 8727-78 (тип 45, одноподложечные марки). 0,10–0,17 мм — тонкие позиции каталога.
• Цвет слюды для визуального контроля: мусковит — светло-серебристый, прозрачный; флогопит — тёмно-коричневый с оливковым оттенком. Разница в цвете не влияет на диэлектрические свойства при классе B.
• Для приборного исполнения и измерительных цепей с повышенными требованиями по влагостойкости — выбирайте мусковитовые ГМ*-марки.

Не уверены в выборе толщины? Отправьте параметры изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru

Частые вопросы о стекломиканите ГМС-Т

Отличается ли ГМС-Т от ГФС-Т по цвету?

Да. Флогопит (ГФС-Т) — тёмно-коричневый с оливковым оттенком. Мусковит (ГМС-Т) — светло-серебристый, прозрачный. Цвет служит визуальным признаком типа слюды.

В чём преимущество мусковита перед флогопитом у ГМС-Т?

Удельное объёмное сопротивление после 48 ч при 93% влажности у мусковитовой ГМС-Т — ≥1·10¹² Ом·см, у флогопитовой ГФС-Т — ≥1·10¹¹ (на порядок ниже). Этот эффект стабильно проявляется в миканитах по ГОСТ 6120-75 и ГОСТ 6121-75 и сохраняется у стекломиканита ГОСТ 8727-78.

Гарантийный срок ГМС-Т?

3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78, масляно-глифталевое связующее).

Купить стекломиканит ГМС-Т по ГОСТ 8727-78 — цена и условия поставки

ООО «ИзолитПром» производит и отгружает стекломиканит гибкий ГМС-Т со склада в Красноярске. Цена ГМС-Т рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.

В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Стандартная отгрузка — в течение 24 часов после согласования заказа. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.

Заказать ГМС-Т или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
