Обзор: Микалента ЛФК-ТС (ГОСТ 4268-75)

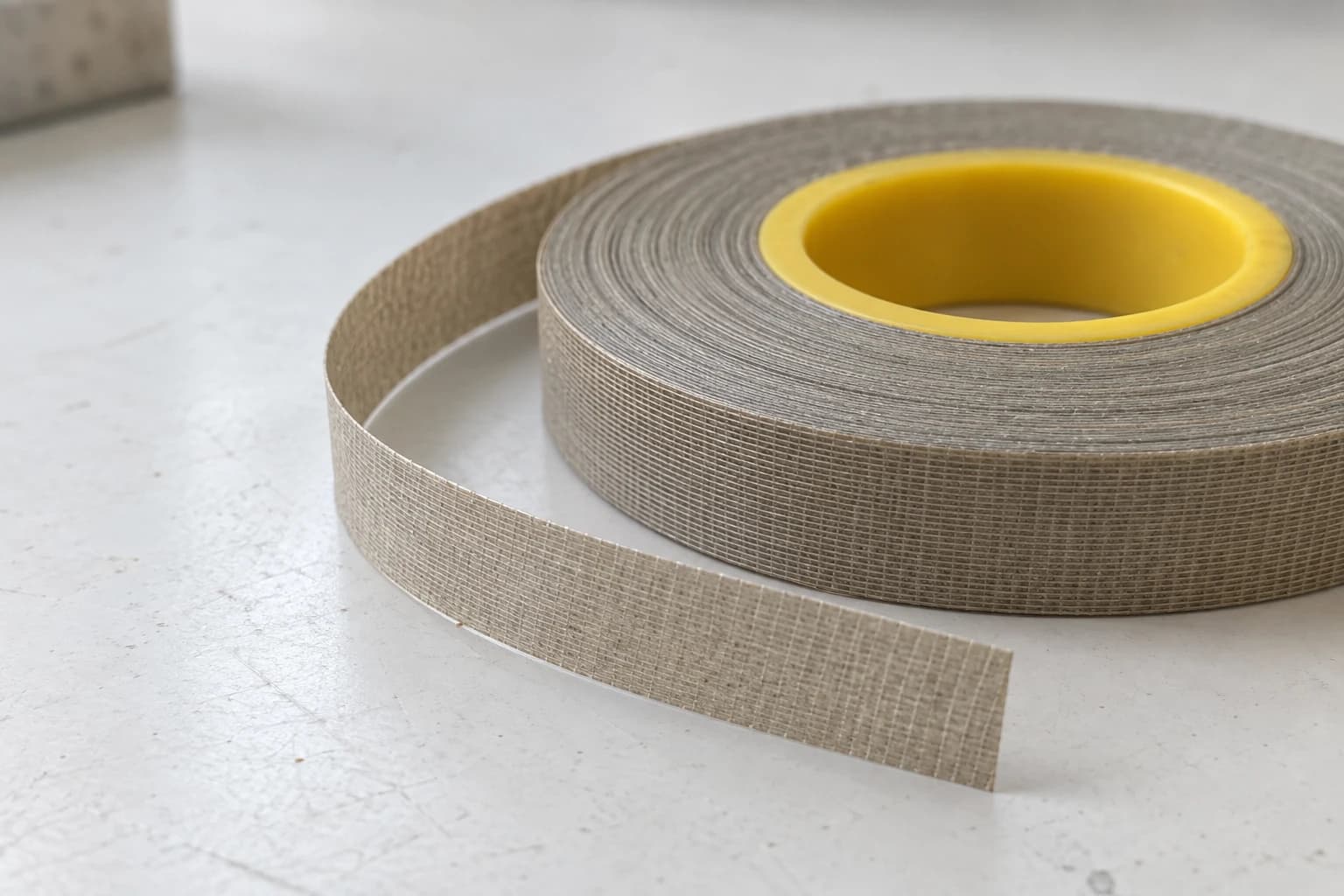

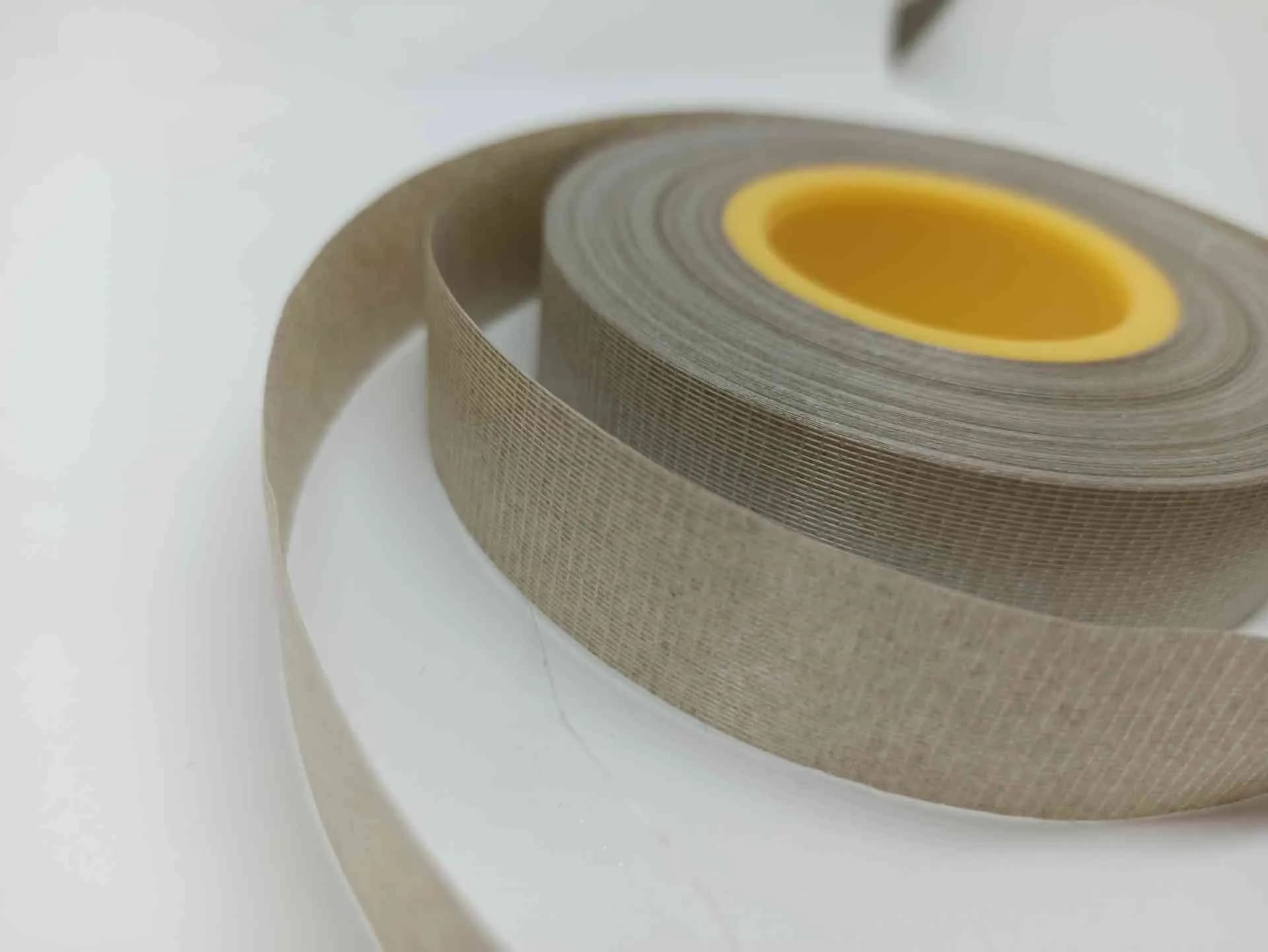

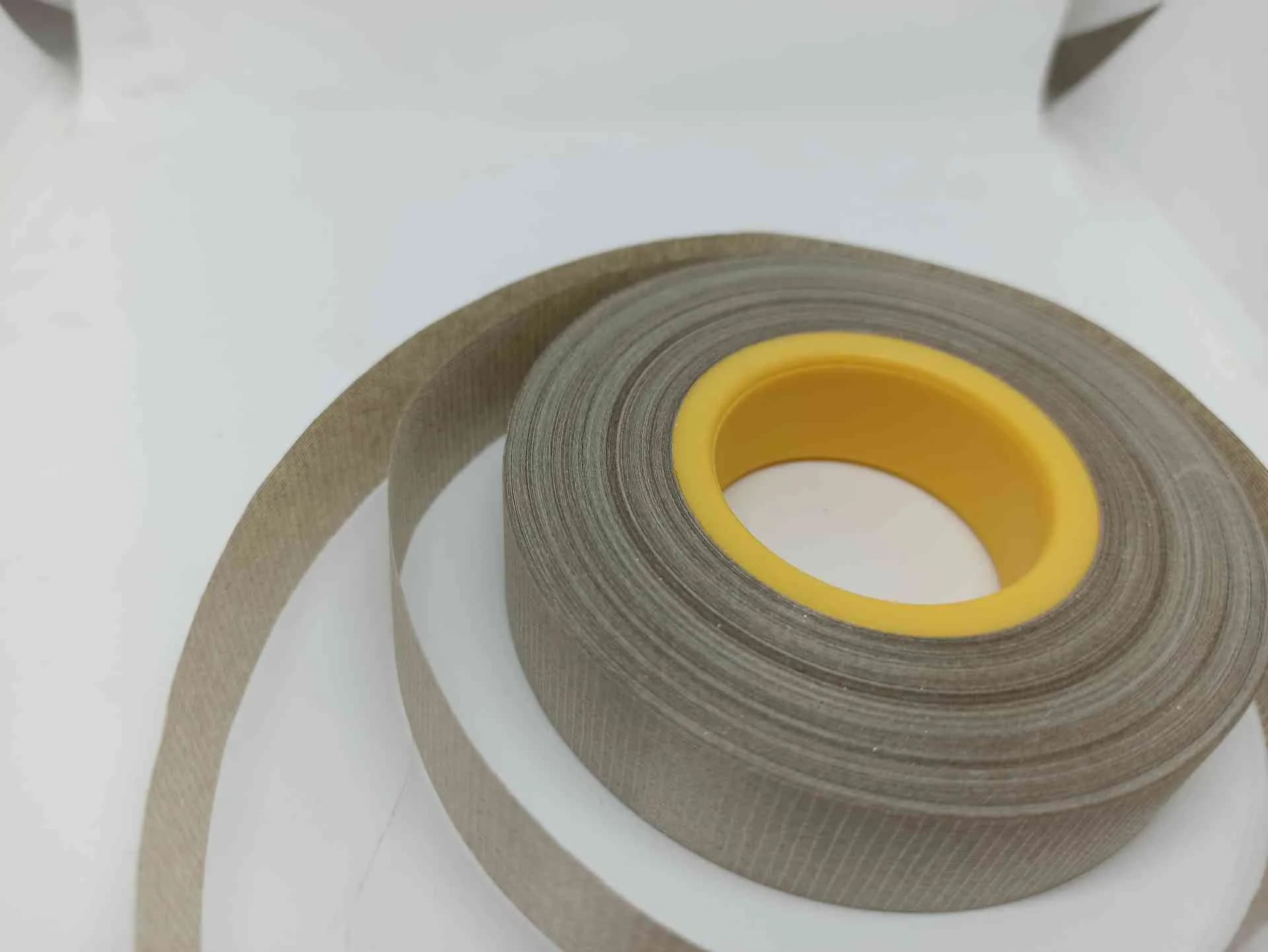

Лента миканитовая ЛФК-ТС — флогопит, кремнийорганическое связующее, стеклоткань + стеклосетка
Микалента ЛФК-ТС по ГОСТ 4268-75: нагревостойкий флогопит, кремнийорганический лак, стеклоткань + стеклосетка. Тип 53 по ГОСТ 25045-81; длительно допустимая рабочая температура 180 °C. Нормативные показатели зависят от толщины и сорта. Для исполнения по ТУ предусмотрена отдельная категория; требования двух документов не подменяют друг друга.
Для исполнения по ГОСТ длительно допустимая температура составляет 180 °C; флогопитовая основа сама по себе не подтверждает возможность работы ленты свыше этой температуры. Комбинация подложек ТС: стеклоткань — механическая прочность, стеклосетка — открытая ячеистая структура для проникновения пропиточного лака. Оптимальна для схем с вакуум-нагнетательной пропиткой (ВНП) и капельной пропиткой, когда нужно полное заполнение межслоевых пор.
Применяется в турбогенераторах, тяговых двигателях, высоковольтных машинах при соответствии теплового режима обмотки документации на выбранное исполнение. По сравнению с ЛФК-ТТ обеспечивает лучшую пропитываемость при сопоставимой механической прочности.
ЛФК-ТС — флогопитовая лента с кремнийорганическим связующим и комбинированным армированием стеклоткань + стеклосетка. Стеклосетка сохраняет паропроницаемость пакета, что облегчает проникновение пропиточных лаков в толщу изоляции.
В сравнении с ЛФК-ТТ (стеклоткань с обеих сторон) лента ЛФК-ТС обеспечивает несколько лучшую пропитываемость при меньшей прочности к разрыву. Сочетание флогопита и кремнийорганики используют в изоляции, работающей при вибрации и термоциклировании; пределы температуры и допустимость термоударов проверяют по документации на исполнение.
Общие требования к ЛФК-ТС по ГОСТ
- Гибкость
- Гибкая при температуре 15–35 °C и относительной влажности 45–75%. ГОСТ 4268-75, п. 2.5; методы — ГОСТ 25045-81.
- Поверхность и дефекты
- Не допускаются посторонние включения, сквозные отверстия и просветы между пластинками слюды; для односторонней микаленты пластинки не должны отслаиваться; площадь пузырей/местного расслоения под подложками не более 15% образца; морщины не должны выводить толщину за допуск. ГОСТ 4268-75, п. 2.1.
- Рулоны, намотка и разматывание
- Плотная намотка на жёсткую втулку с внутренним диаметром не менее 30 мм; ровные торцы; свободное разматывание без сдира подложки и расслоения; местное расслоение общей площадью не более 15%. ГОСТ 4268-75, п. 2.2.
- Контроль толщины и электропрочности
- Толщину и электрическую прочность проверяют на образцах одного ролика длиной не более 2 м в 10 точках, разнесённых на 150–170 мм. ГОСТ 4268-75, п. 4.2.
- Методы испытаний
- Методы испытаний микаленты — по ГОСТ 25045-81. ГОСТ 4268-75, п. 4.1.
- Материалы и допустимые конструкции
- В п. 2.6 перечислены щипаная слюда мусковит или флогопит, микалентная бумага, стеклоткань и стеклосетка, разные клеящие связующие; другие связующие и подложки допустимы при качестве не ниже требований и согласовании с основным потребителем. ГОСТ 4268-75, п. 2.6.
- Условное обозначение
- Условное обозначение включает марку и сорт, толщину, ширину ролика/рулона, размер слюды и обозначение ГОСТ. ГОСТ 4268-75, п. 1.4.
- Хранение и подготовка
- Хранить в упаковке предприятия-изготовителя в закрытом сухом помещении на стеллажах: не менее 5 см от пола и не менее 1 м от отопительных/нагревательных приборов. Перед применением выдержать не менее 24 ч в отапливаемом помещении при температуре не ниже 10 °C. Ограничение RH ≤80% в ГОСТ 25045-81 дано для типов 11–14, 21 и 22; его нельзя автоматически переносить на типы микаленты 51–57. ГОСТ 25045-81, пп. 6.11–6.12, печатная с. 35 / PDF-стр. 41; ГОСТ 4268-75, п. 5.1.
- Пробивное напряжение в отдельных точках
- Допускается одна точка из десяти с пробивным напряжением менее 1 кВ, но не менее 0,6 кВ. Это допуск к результатам измерения, а не отдельная минимальная средняя электрическая прочность. ГОСТ 4268-75, примечание 4 к таблице 3, печатная с. 6 / PDF-стр. 7.
- Гарантийный срок хранения
- [{'связующее': 'масляно-глифталевый лак', 'срок': '4 месяца'}, {'связующее': 'масляно-битумный лак', 'срок': '9 месяцев'}, {'связующее': 'каучуковое связующее', 'срок': '6 месяцев'}, {'связующее': 'кремнийорганический лак', 'срок': '12 месяцев'}] ГОСТ 4268-75, пп. 6.1–6.2, печатная с. 8 / PDF-стр. 9; действует при соблюдении условий транспортирования и хранения.
- Размеры роликов, рулонов и отрезков
- Ролики микаленты: ширина 10; 15; 20; 23; 25; 30; 35 мм с отклонением ±1 мм, диаметр не более 110 мм. Таблица называет только «диаметр», не уточняя внутренний или внешний. Иные ширина/диаметр ролика допускаются по согласованию изготовителя и потребителя. Микалента в рулонах изготавливается по требованию потребителя; ширину и диаметр рулона согласуют отдельно. Длина каждого куска в ролике или рулоне — не менее 5 м. ГОСТ 4268-75, п. 1.3; ГОСТ 25045-81, пп. 1.2, 1.4–1.6, табл. 2, печатные с. 8–9 / локальный PDF-стр. 13–14.
По требованию потребителя — печная сушка, летучие вещества не более 1% для всех толщин; это отдельное исполнение, не базовый минимум таблицы 3.
По требованию потребителя — печная сушка, летучие вещества не более 1% для всех толщин; это заказное исполнение, отдельное от базового значения таблицы 3.
12 месяцев со дня изготовления при соблюдении условий транспортирования и хранения.
Характеристики: Микалента ЛФК-ТС (ГОСТ 4268-75)
Технические характеристики ЛФК-ТС
| Толщина, мм | Электрическая прочность, высший / первый сорт, кВ/мм | Слюда, не менее, % | Связующее, % |
|---|---|---|---|
| 0,1 | ≥24 / ≥17 | ≥35 | 17–33 |
| 0,13 | ≥23 / ≥15 | ≥35 | 17–33 |
| 0,15 | ≥22 / ≥15 | ≥35 | 17–33 |
| 0,17 | ≥19 / ≥14 | ≥35 | 17–33 |
| 0,21 | ≥13 / ≥12 | ≥25 | 17–33 |
Мусковитовый аналог — ЛМК-ТС (до 180 °C). Полный каталог — ленты миканитовые.
Для заказа и уточнения цены звоните: +7 (953) 585-20-07 — отгрузка со склада в Москве, доставка по всей России.
Нормы: ГОСТ 4268-75, таблицы 1 и 3; тип 53 — по таблице 1 ГОСТ 25045-81. Электрическая прочность — средняя на цилиндрических электродах диаметром 6 мм. Сорт и исполнение согласуют при заказе; результаты испытаний партии подтверждаются документом качества.
