Обзор: Микалента ЛФС-ББ (ТУ)

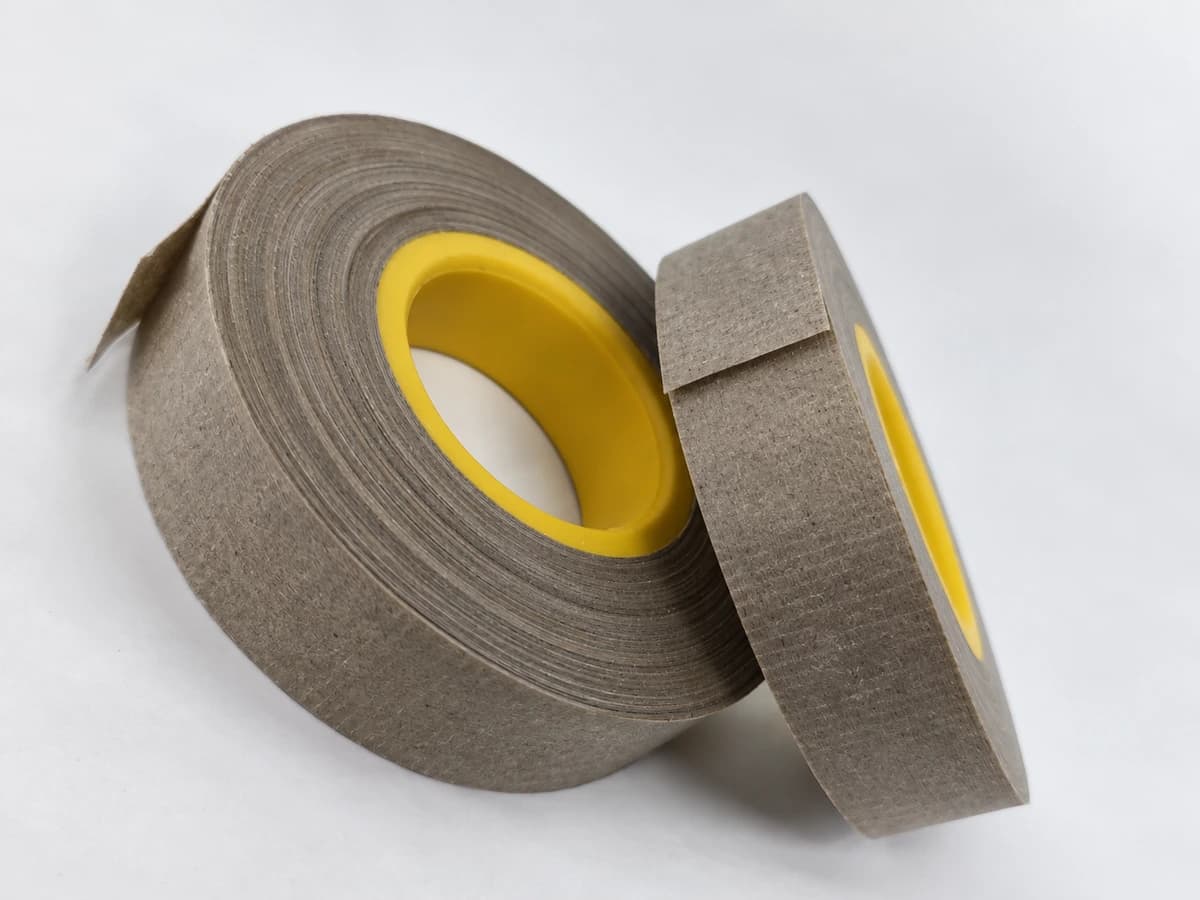

Микалента ЛФС-ББ по ТУ — электроизоляционная лента на основе слюдяной бумаги из флогопита. Связующее: масляно-глифталевый лак. Подложка: две бумажные подложки.
Характеристики: Микалента ЛФС-ББ (ТУ)
Характеристики по толщине
| Толщина, мм | Электрическая прочность, кВ/мм | Слюда, % | Средний допуск, мм | Местный допуск, мм |
|---|---|---|---|---|
| 0,1 | ≥ 22 | ≥ 45 | ±0,02 | +0,04/−0,03 |
| 0,13 | ≥ 20 | ≥ 50 | +0,02/−0,03 | ±0,05 |
Требования приведены по таблицам 2 и 3 ТУ. Полный состав, условия контроля и справочные показатели смотрите в карточке толщины. Фактические результаты партии указывают в документе о качестве.
Выбор толщины и исполнения
В этом разделе собраны исполнения ЛФС-ББ по ТУ. Нормы электрической прочности, состава и допуска толщины приведены в карточке выбранного размера. При подборе сопоставляют марку, толщину, ширину и требования оборудования; численные показатели относятся к конкретной строке ТУ.
Применение: Микалента ЛФС-ББ (ТУ)
Применение
ЛФС-ББ по ТУ предназначена для электроизоляции электрических машин и аппаратов. Основа — слюдяная бумага из флогопита; связующее — масляно-глифталевый лак; подложка — две бумажные подложки. При подборе проверяют соответствие этой конструкции требованиям изоляционного узла.
По ТУ лента должна сохранять гибкость при температуре 15–35 °C и относительной влажности 45–75%, свободно разматываться без сдира подложки. Эти условия относятся к проверке гибкости; рабочий температурный режим оборудования задают отдельно в документации на изоляционную систему.
Документы: Микалента ЛФС-ББ (ТУ)
Документы и заказ
Нормативный документ исполнения — ТУ. Партию одной марки и типоразмера оформляют одним документом о качестве. По п. 6.4 в нём указывают марку, номинальную толщину, ширину, номер партии, дату изготовления и фактически измеренные показатели.
При приёмке сверяют документ о качестве с этикеткой ролика. На этикетке должны быть изготовитель, марка, толщина, ширина, номер партии, дата изготовления, длина, обозначение ТУ и отметка ОТК. Для дополнительного исполнения указывают конструкцию подложек (п. 8.2).
Для заказа укажите марку, толщину, ширину и количество. Пример записи марки и размера в заявке при ширине 25 мм: «ЛФС-ББ толщина×25 мм». Обозначение технических условий указывают в спецификации и документе о качестве. По п. 3.4 предусмотрены ширины 10, 15, 20, 23, 25, 30 и 35 мм с отклонением ±1 мм; другую ширину согласуют отдельно. Наличие и условия поставки подтверждают по заявке.
Упаковка и хранение
Ролики защищают от влаги и механических повреждений. Условия хранения — сухое закрытое помещение, 5–35 °C, влажность не более 80%, если документация связующего не требует более строгого режима. Для марки ЛФС-ББ гарантийный срок хранения — 4 мес. со дня изготовления при соблюдении условий ТУ (пп. 8.1, 8.3, 9.2).
