Миканит формовочный ФМГА 0,1 мм ТУ — снабжение электромашиностроительных предприятий в Санкт-Петербурге

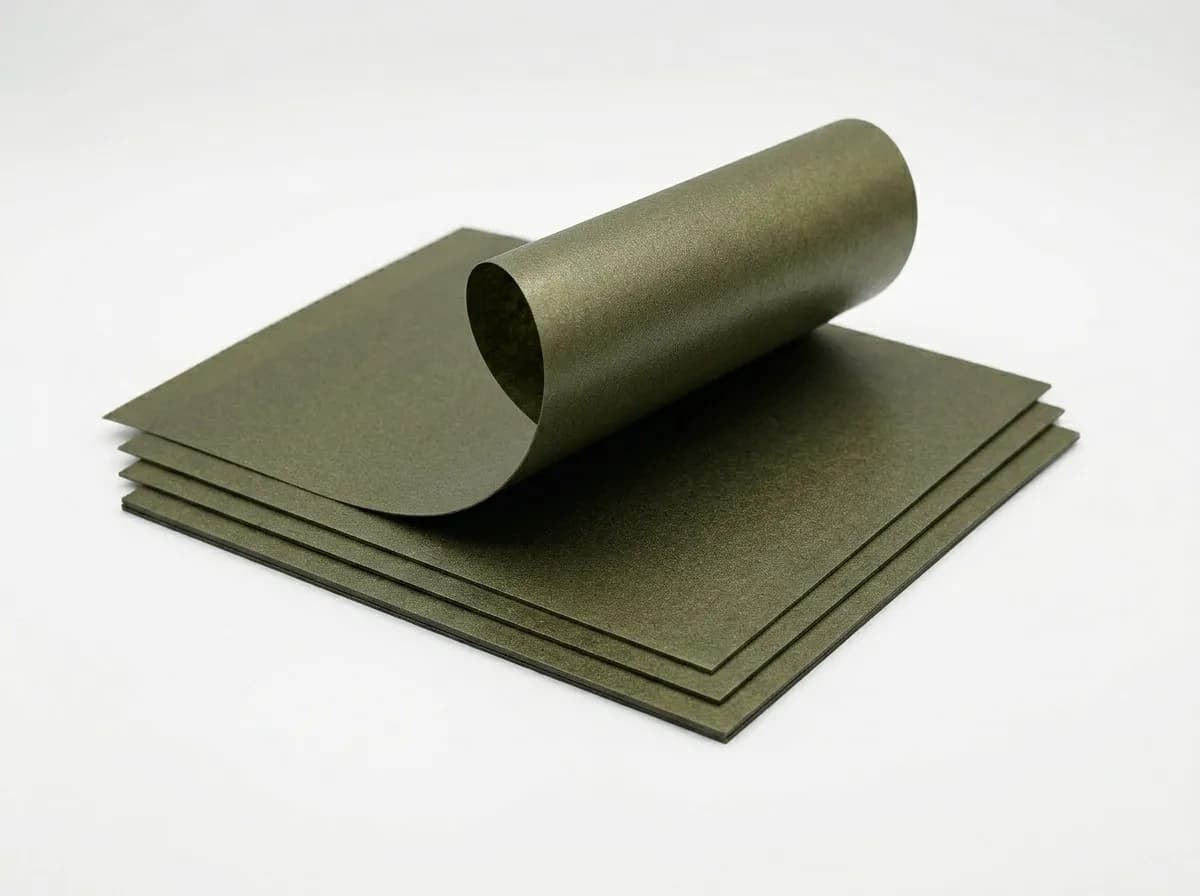

Миканит формовочный ФМГА 0,1 мм по ТУ 273314-010 — мусковит на глифтальевом связующем, со стеклотканевым армированием. Гибкий при нагреве, жёсткий после формовки. Длительная рабочая температура 500 °C, прочность на изгиб ≥120 МПа, электрическая прочность при 0,1 мм — ≥22 кВ/мм.

ФМГА — армированный мусковит для машин средней мощности

ФМГА — компромисс между дешёвым ФМГ и дорогим ФФГА (флогопитовым): мусковитовая основа + стеклотканевое армирование. Используется в асинхронных двигателях мощностью 30–150 кВт серий АИР, 4АМ, 5АМ с повышенными пусковыми нагрузками (частотные преобразователи, реверсивные приводы, насосы), где обычный ФМГ может дать локальные деформации паза из-за ударных усилий на обмотку. Армирование продлевает ресурс пазовой изоляции в 1,4–1,7 раза при сохранении экономики мусковитовой основы.

Параметры ФМГА 0,1 мм

Параметр	Значение
Толщина	0,1 мм
Стандарт	ТУ 273314-010
Слюда	Мусковит
Связующее	Глифтальевое
Армирование	Стеклоткань ГОСТ 19907
Длительно	500 °C
Кратковременно	600 °C
Электропрочность при 0,1 мм	≥22 кВ/мм
Изгиб	≥120 МПа
Плотность	2,05–2,15 г/см³

Где ФМГА обязателен, а где достаточно ФМГ

Практическое правило: ФМГА нужен, если одновременно выполнены два условия из трёх — мощность от 55 кВт, частые пуски (более 10 раз в час), работа от частотного преобразователя. Для стандартных серийных двигателей АИР 30–55 кВт с плавным пуском и редкими режимами реверса достаточно ФМГ без армирования. В ремонте: если обмотка двигателя 55–100 кВт была пере-перематывалась более 2 раз, рекомендуется переход на ФМГА — оригинальный паз уже не гарантирует жёсткости для пазовой изоляции без армирования.

Часто задают про ФМГА

Подойдёт ли 0,10 мм для межслоевой изоляции в катушках возбуждения тяговых машин с радиусами сгиба 1,5-2 мм?

Подойдёт за счёт стеклотканевого армирования — у формовочного без армирования (ФМГ) на радиусах меньше 3 мм идут микротрещины по краю, у ФМГА стекловолоконная подложка удерживает мусковит при сгибе. Глифталевое связующее по техническим условиям склеивает витки в монолит после формовки на 160-170 °C. Eпр ≥15 кВ/мм даёт пробивное напряжение 1500 В на 0,10 мм при межслоевом напряжении до 110 В постоянного тока.

Чем 0,10 мм ФМГА выгоднее ФФГА при ремонте двигателей 1990-2010 годов выпуска?

ФМГА на мусковите по технические условиям идёт дешевле ФФГА на флогопите на 30-40 % при сопоставимой механике за счёт стеклотканевого армирования. Для асинхронных АИР, 4АМ, 5АМ 30-100 кВт штатный класс изоляции B (130 °C) — этого достаточно, мусковит ≥90 % держит длительно. Флогопит ФФГА оправдан только при перегревах выше 500 °C, которых на штатных АИР и 4АМ не возникает.

Слюдопласт, миканит, слюдинитовые ленты в Санкт-Петербурге — со склада в Красноярске, доставка 5-7 дней.

Какова реальная двухрежимная работа 0,10 мм по температуре?

В рабочем режиме с активным глифталем — класс B (130 °C), длительная эксплуатация без деградации. При перегреве 300-400 °C глифталь пиролизуется, лист переходит на остаточный кокс плюс стеклотканевая подложка плюс пластинки мусковита. После выгорания связующего мусковит работает до 500 °C длительно, кратковременно 600 °C. Стеклоткань держит механику листа после выгорания глифталя.

Среди заказчиков в Санкт-Петербурге — Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Можно ли применить 0,10 мм для синхронных генераторов ГСФ при перемотке?

Применяют как межслоевую прокладку в катушках возбуждения генераторов ГСФ-100, ГСФ-200, ГСФ-630. Армирование стеклотканью даёт прочность на разрыв 80-100 МПа против 40-50 МПа у миканита без подложки, что критично при многократных перемотках со снятием изоляции. Класс изоляции системы определяется пропиткой после сборки, ФМГА работает в составе системы класса B (130 °C) штатно.

Заказать ФМГА 0,1 мм

Толщина 0,10 мм держится на складе ИзолитПром в Красноярске под ремонтные заказы обмоточных цехов; типовой лист 920×920 мм, отгрузка партиями от одного полного листа. паспорт качества техническим условиям формируется на каждую партию с указанием номера плавки слюды и партии стеклоткани.

Под нарезку полосами 15-50 мм для машинной укладки в катушки возбуждения АИР и 4АМ запрашивается чертёж с допусками; срок резки три-пять рабочих дней, тара — картонная коробка с прокладкой из плёнки от увлажнения.
