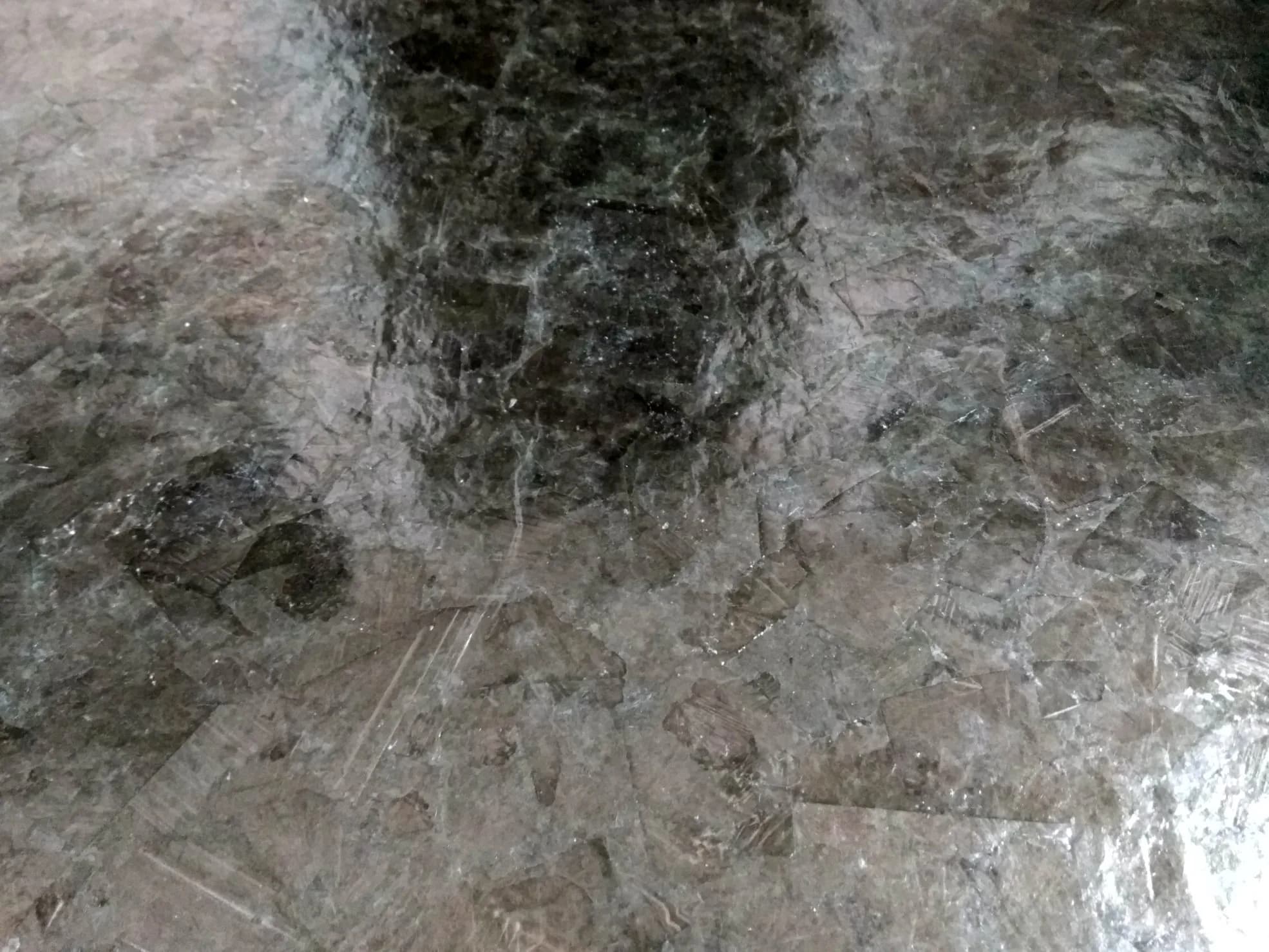

Миканит прокладочный ПФГ по ГОСТ 6121-75 — листовой диэлектрический материал из щипаной слюды-флогопита по ГОСТ 3028-78, склеенной глифталевой смолой. Флогопит вместо мусковита при том же глифталевом связующем. Числа электрической прочности по Табл. 3 идентичны ПМГ; удельное сопротивление после увлажнения ≥1·10¹¹ Ом·см (на порядок ниже чем у ПМГ/ПСГ — единственное расхождение между 3 глифталевыми марками в Табл. 3). Купить миканит ПФГ по ГОСТ 6121-75 напрямую от производителя — ООО «ИзолитПром», Красноярск: все нормативные толщины 0,50–5,00 мм со склада, паспорт качества в комплекте с каждой партией. Применяется как изоляционные прокладки в электрических машинах и аппаратах.

Что означает марка ПФГ

Буквенное обозначение расшифровывается по разделу 1.1 ГОСТ 6121-75:

• П — прокладочный (тип миканита по назначению — изоляционные прокладки, в отличие от коллекторного по ГОСТ 2196-75, гибкого по ГОСТ 6120-75 и формовочного по ГОСТ 6122-75)
• Ф — флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
• Г — глифталевая смола (та же буква «Г» у ПМГ, ПФГ, ПСГ — у ПФК связующее другое, кремнийорганическое, буква «К»)

По ГОСТ 25045-81 прокладочный миканит ПФГ относится к типу 21 (без нормативной толщины 0,15 мм — она есть только у ПФК, тип 22).

До Санкт-Петербурга груз идёт 5-7 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Удельное сопротивление ПФГ — единственная норма в ГОСТе

В Табл. 3 ГОСТ 6121-75 удельное объёмное сопротивление ПФГ после 48 часов при 95% влажности нормируется на уровне ≥1·10¹¹ Ом·см. Это единственная марка ГОСТа с такой нормой — у ПМГ и ПСГ норма на порядок выше (≥1·10¹²), у ПФК этот параметр в Табл. 3 не нормируется вовсе. В исходном состоянии сопротивление ПФГ — ≥1·10¹³ Ом·см (на одном уровне с ПМГ и ПСГ). Такая асимметрия между исходным и увлажнённым сопротивлением связана с особенностями флогопитовой слюды на глифталевом связующем при воздействии влажности.

Технические характеристики ПФГ

Тип по ГОСТ 25045-81	21 (без толщины 0,15 мм — она только у ПФК, тип 22)
Тип слюды	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
Связующее	Глифталевая смола; 8-20% массы для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75)
Нормативные толщины	0,50–5,00 мм (Табл. 1 ГОСТ 6121-75, тип 21)
Допуск по толщине	От ±0,10 мм для 0,50 мм до ±0,75 мм для 5,00 мм (среднее, Табл. 1)
Размер листов	По ГОСТ 25045-81; стандартный складской — 600×900 мм, другие — по согласованию
Электрическая прочность в исходном состоянии	для 0,50 мм — ≥21 кВ/мм; 0,60 мм — ≥18 кВ/мм; 0,70–1,00 мм — ≥16 кВ/мм; для 1,50–5,00 мм — не нормируется в кВ/мм, но должен выдержать ≥15 кВэфф при пробое (примечание Табл. 3 ГОСТ 6121-75)
Пробивное напряжение в отд. точках	Построчно в Табл. 4 ГОСТа: 0,50→7,9; 0,60→8,1; 0,70→8,4; 0,80→9,6; 0,90→10,8; 1,00→12,0 кВ. Для 1,50–5,00 мм — по примечанию Табл. 3 (≥15 кВэфф)
Удельное объёмное сопротивление	В исходном состоянии — ≥1·10¹³ Ом·см; после 48 часов при 95% влажности — ≥1·10¹¹ Ом·см. У ПФК этот параметр в Табл. 3 ГОСТа не нормируется
Массовая доля слюды	80-92% для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75)
Расслаиваемость	≤10% для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75)
Масса 1 м² (Приложение 1)	0,50 → 1,150; 0,60 → 1,380; 0,70 → 1,610; 0,80 → 1,835; 0,90 → 2,065; 1,00 → 2,295; 1,50 → 3,445; 2,00 → 4,590; 3,00 → 6,885; 5,00 → 11,475 кг/м² (справочное приложение)
Класс нагревостойкости связующего	Ориентировочно B (130 °C длительно) — по классу глифталевой смолы. ГОСТ 6121-75 класс явно не указывает

Условное обозначение при заказе

По п. 1.3 ГОСТ 6121-75 в обозначение входят: марка, размер по толщине, размер слюды, номер стандарта. Примеры для ПФГ:

0,50 мм, слюда размера 4	Миканит ПФГ 0,50—4 ГОСТ 6121-75
1,00 мм, слюда размера 6	Миканит ПФГ 1,00—6 ГОСТ 6121-75
2,00 мм, смешанные размеры 4 и 0,5	Миканит ПФГ 2,00—4 и 0,5 ГОСТ 6121-75

Сравнение марок прокладочного миканита ГОСТ 6121-75

ГОСТ 6121-75 нормирует четыре марки прокладочного миканита. Все они листовые, назначение — электроизоляционные прокладки в электрических машинах и аппаратах. Отличия — в типе слюды и связующем:

Марка	Слюда	Связующее	Класс нагрев.	Толщины	Особое
ПМГ	Мусковит	Глифталь	B (130 °C)	0,50–5,00 мм	Базовая марка для распределительного оборудования; сопротивление после увлажнения ≥10¹² Ом·см
ПФГ	Флогопит	Глифталь	B (130 °C)	0,50–5,00 мм	Флогопит держит цикличные перегревы лучше мусковита; сопротивление после увлажнения ≥10¹¹ Ом·см (единственная марка с такой нормой)
ПСГ	Смесь мусковита и флогопита	Глифталь	B (130 °C)	0,50–5,00 мм	Единственная марка со смешанной слюдой; остальные параметры Табл. 3 идентичны ПМГ
ПФК	Флогопит	Кремнийорганика	H (180 °C)	0,15–5,00 мм	Единственная марка с толщиной 0,15 мм (≥34 кВ/мм) и единственная с кремнийорганикой; сопротивление в ГОСТе не нормируется; допуск замены слюды на бумагу по п. 2.5

Где применяется ПФГ

Миканит прокладочный ПФГ по ГОСТ 6121-75 — флогопит на глифталевой смоле. Флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком) кристаллохимически устойчивее мусковита при повторных термических нагрузках: при кратковременных пиках до 200–250 °C структура флогопита не деструктирует так, как мусковит при аналогичных воздействиях. Глифталевое связующее у ПФГ то же, что у ПМГ и ПСГ — класс B (130 °C длительно). Выбор ПФГ определяется именно слюдой, а не связующим.

ПФГ применяют там, где конструкторская документация или паспорт машины прямо указывают флогопит — замена мусковитовым ПМГ без визы ОГК недопустима. Характерные области: тяговые двигатели и крановые электродвигатели с режимом S3–S6 (частые пуски и торможения), генераторы с переменной нагрузкой, обмотки и прокладки в электрооборудовании подъёмно-транспортных механизмов, где термоудары от пусков — штатный режим эксплуатации, а не авария.

Покупают у нас в Санкт-Петербурге такие предприятия как Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

Единственное нормативное расхождение между ПФГ и двумя другими глифталевыми марками в Табл. 3 ГОСТ 6121-75 — удельное объёмное сопротивление после 48 ч при влажности 95%: у ПФГ ≥1·10¹¹ Ом·см против ≥1·10¹² Ом·см у ПМГ и ПСГ. Если из двух флогопитовых марок ГОСТ 6121-75 нужна именно глифталевая (а не кремнийорганическая как у ПФК), и рабочий режим в 130 °C достаточен — ПФГ закрывает задачу при меньших затратах, чем ПФК.

Как выбрать толщину ПФГ

Ориентиры по нормативному ряду ПФГ: Выбор толщины зависит от геометрии изоляционного промежутка и требуемой электрической прочности.

• 0,50–0,70 мм — тонкие прокладки в узлах с частыми пусками, где термоудары важнее постоянного нагрева; электрическая прочность от 21 кВ/мм (0,50 мм) до 16 кВ/мм (0,70 мм), пробивное 7,9–8,4 кВ по Табл. 4 ГОСТ 6121-75.
• 0,80–1,00 мм — прокладки в двигателях и генераторах среднего класса с режимом S3 и выше; пробивное нарастает с 9,6 до 12,0 кВ — последнее построчное значение в Табл. 4.
• 1,50–2,00 мм — межкатушечные и опорные элементы в аппаратах с увеличенным зазором; норма по пробою — ≥15 кВэфф (примечание Табл. 3), построчных данных Табл. 4 нет.
• 3,00–5,00 мм — конструктивные жёсткие прокладки в крановом и тяговом оборудовании крупного типоразмера; точечный допуск ±0,75–1,25 мм требует обмера листа перед нарезкой.
• Если паспорт указывает флогопит, но класс связующего не оговорён — при рабочей температуре до 130 °C ПФГ предпочтительнее ПФК экономически; при температурах выше 130 °C длительно или при циклах свыше 180 °C — рассмотреть ПФК с кремнийорганикой.

Частые вопросы о миканите ПФГ

Почему у ПФГ удельное сопротивление после увлажнения ≥10¹¹, а не ≥10¹² как у ПМГ?

Это нормативная особенность Табл. 3 ГОСТ 6121-75 — три глифталевые марки разведены по двум колонкам: ПФГ отдельно, ПМГ и ПСГ вместе. В исходном состоянии все три дают ≥1·10¹³ Ом·см. После 48 ч при влажности 95% у ПФГ ≥1·10¹¹ Ом·см, у ПМГ/ПСГ — ≥1·10¹² Ом·см. Это единственное параметрическое расхождение между тремя глифталевыми марками в Табл. 3 — всё остальное идентично. ПФГ выбирают не за это число, а за термическую стабильность флогопита при повторных нагревах.

Чем ПФГ отличается от ПФК, если слюда у обоих флогопит?

Разница — в связующем. Удельное сопротивление у ПФК в Табл. 3 не нормируется. У ПФГ — глифталевая смола (класс B, до 130 °C длительно), у ПФК — кремнийорганическая (ориентировочно класс H, 180 °C). У ПФК дополнительно есть размер по толщине 0,15 мм (только ПФК, п. 1.3 ГОСТа). Нормы электрической прочности и пробивного на общих толщинах 0,50–1,00 мм по Табл. 3 и 4 у обоих одинаковы. При рабочей температуре до 130 °C и флогопите в паспорте — ПФГ дешевле.

Можно ли эксплуатировать ПФГ в оборудовании, где паспорт не указывает тип слюды?

Нормативно — да, ПФГ соответствует ГОСТ 6121-75. Но с точки зрения ремонтной документации решение о применимости принимает конструктор или служба главного механика. Если паспорт не оговаривает слюду — ПМГ и ПСГ формально эквивалентны ПФГ по электрическим параметрам. Флогопит оправдан там, где есть основания ожидать повторных перегревов, пусть и кратковременных.

Каков класс нагревостойкости у ПФГ?

ГОСТ 6121-75 класс нагревостойкости для ПФГ в тексте стандарта не указывает. По связующему — глифталевая смола — ориентировочный класс B (130 °C длительно). Флогопитовая слюда сама по себе сохраняет работоспособность при значительно более высокие температуры (кристаллическая структура до нескольких сотен градусов), но класс изоляционного материала ограничен связующим. Точный класс партии — в паспорте производителя.

Как правильно записать обозначение ПФГ при оформлении заявки?

По п. 1.3 ГОСТ 6121-75: марка, размер по толщине через тире, размер слюды, номер стандарта. Примеры: «Миканит ПФГ 0,50—4 ГОСТ 6121-75», «Миканит ПФГ 0,80—6 ГОСТ 6121-75». Размер щипаной слюды задаётся по ГОСТ 3028-78 — если не указать, при поставке возможны разногласия.

Есть ли у ПФГ нормативная размер по толщине 0,15 мм?

Нет. ПФГ относится к типу 21 по ГОСТ 25045-81 — нормативный ряд начинается с 0,50 мм. Пункт 1.3 ГОСТ 6121-75 закрепляет 0,15 мм исключительно за маркой ПФК. Флогопитовая слюда с глифталевым связующим в толщине 0,15 мм по ГОСТ 6121-75 не предусмотрена.

Где находится масса 1 м² для расчёта отгрузки партии ПФГ?

Справочное Приложение 1 ГОСТ 6121-75: значения единые для всех четырёх марок одной толщины. 0,50 мм — 1,150 кг/м²; 0,80 мм — 1,835 кг/м²; 1,00 мм — 2,295 кг/м²; 3,00 мм — 6,885 кг/м². Лист 600×900 мм в толщине 1,00 мм весит около 1,24 кг.

Купить миканит ПФГ — цена и условия поставки

ООО «ИзолитПром» производит и отгружает миканит прокладочный ПФГ со склада в Красноярске. Стоимость ПФГ рассчитывается под заказ — зависит от толщины, тиража, размера листа и варианта слюды (размер щипаной слюды задаётся в условном обозначении, см. раздел выше). Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение по телефону или email.

В каждой отгрузке — паспорт качества партии ГОСТ 6121-75. Доставка по России — через ПЭК, «Деловые Линии», СДЭК. Стандартная отгрузка начинается в течение 24 часов после согласования заказа. Минимальные партии и условия оптовой поставки — по согласованию с менеджером.

Приобрести ПФГ по ГОСТ 6121-75 или запросить паспортные значения по конкретным партиям — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru. Скачать прайс-лист или запросить счёт — по запросу у менеджера.
