Миканит прокладочный ПМГ ТУ — снабжение электромашиностроительных предприятий в Санкт-Петербурге

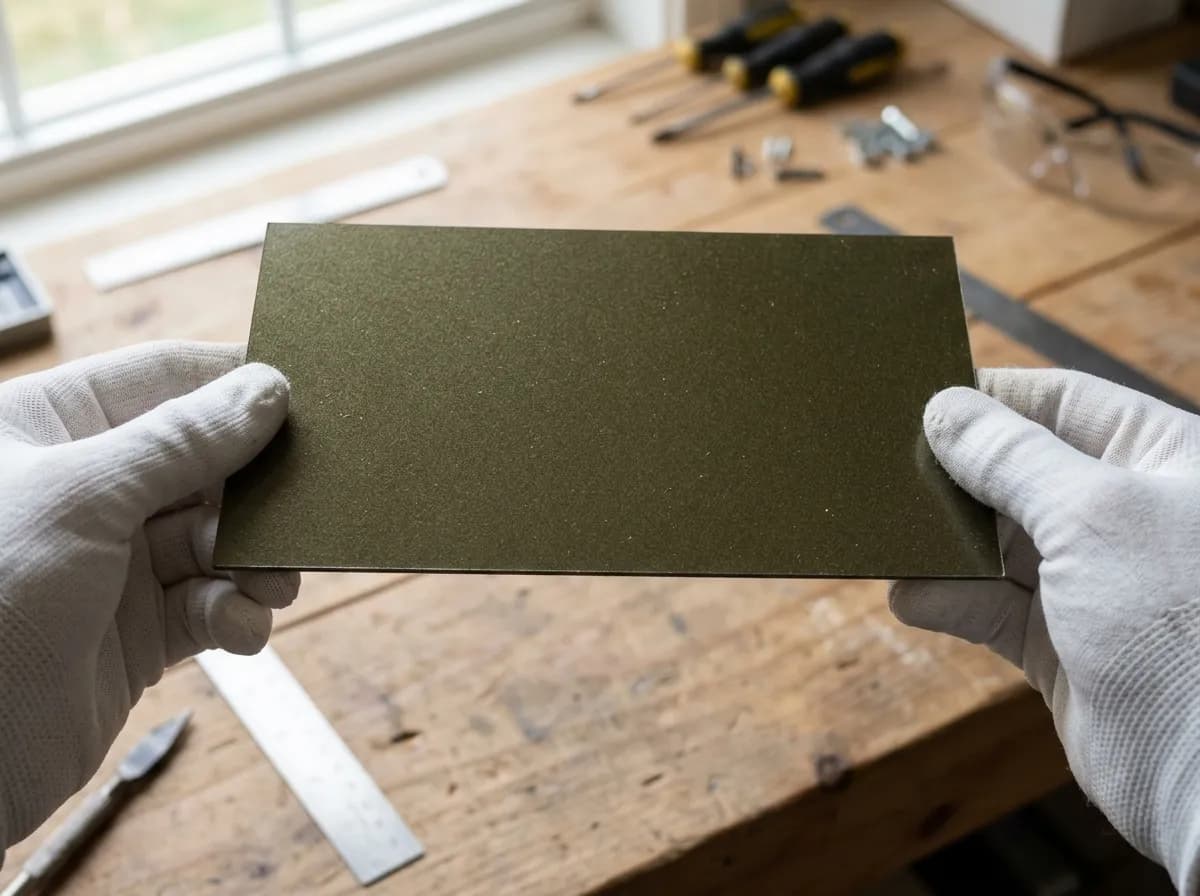

Миканит прокладочный ПМГ по ТУ — листовой прессованный электроизоляционный материал на слюдяной бумаге из мусковита с гибридным связующим: глифталевая смола в композиции с алюмохромфосфатным компонентом (АХФС). Именно АХФС-связка отличает ТУ-марку от классической глифталевой смолы по ГОСТ 6121-75 и даёт длительную рабочую температуру 500 °C при сохранении технологичности прессования. В современной ТУ-линейке это базовая мусковитовая марка для жёстких прокладок, шайб и листовых изоляционных деталей.

Под предприятия Ленинградской области комплектуем партии любого объёма — от одного листа до тоннажа со склада.

Чем ПМГ ТУ отличается от ПМГ ГОСТ

ПМГ по ГОСТ 6121-75 — классический прокладочный миканит 1975 года: щипаная мусковитовая слюда на чистой глифталевой смоле, длительная рабочая температура — класс B (до 130 °C). ПМГ по ТУ — современная версия того же материала: основа из слюдяной бумаги, связующее — глифталь в композиции с алюмохромфосфатом (АХФС). АХФС-связка — это неорганический термостойкий компонент, который повышает длительную температуру до 500 °C при сохранении электрических характеристик. Поэтому ТУ-вариант шире по применимости: те же типовые задачи прокладочной изоляции плюс работа в нагретых узлах, где классический ГОСТ-материал термически уже не подходит.

Привозим в Санкт-Петербурге за 5-7 дней. Берём ПЭК или Деловые Линии — со склада на склад без перевалок.

Критерий	ПМГ ГОСТ 6121-75	ПМГ ТУ
Основа	Щипаная слюда-мусковит (ГОСТ 3028-78)	Слюдяная бумага на основе мусковита
Связующее	Глифталевая смола (чистая органика)	Глифталь + алюмохромфосфат (АХФС)
Длительная температура	Класс B, до 130 °C	До 500 °C (за счёт АХФС)
Кратковременная температура	Не нормируется отдельно	До 700 °C
Диапазон толщин	0,50–5,00 мм	0,10–30,0 мм (до 50 мм по спецзаказу)
Стандартный лист	600×900 мм	1000×1200 мм
Структура листа	Слоистый из пластинок слюды	Однородный прессованный лист
Удельное сопротивление при 23 °C	≥10¹³ Ом·см	≥10¹⁵ Ом·см
Огнестойкость	Не нормируется	UL94 V-0 (UL94 V-0)

ПМГ ТУ не отменяет ПМГ ГОСТ — это два разных продукта под одной маркировкой для разных задач. ГОСТ-материал нужен там, где паспорт оборудования или ТЗ заказчика прямо ссылается на ГОСТ 6121-75. ТУ-материал — там, где определяющие требования: высокая рабочая температура, нестандартная толщина, большой формат листа или огнестойкость по UL94. Подробный разбор обоих вариантов с цифрами по всем характеристикам — в статье «Миканит ГОСТ vs ТУ: сравнение характеристик и выбор».

Расшифровка марки ПМГ

• П — прокладочный миканит для жёстких электроизоляционных прокладок и шайб.
• М — мусковитовая слюдяная бумага.
• Г — глифталевый компонент связующего. В ТУ-варианте идёт в композиции с алюмохромфосфатом (АХФС), что даёт жаростойкость существенно выше классической глифталевой смолы по ГОСТ.

Технические характеристики ПМГ ТУ

Стандарт	ТУ
Материал	Листовой прессованный материал на мусковитовой слюдяной бумаге
Связующее	Глифталевая смола в композиции с алюмохромфосфатным компонентом (АХФС). АХФС — неорганическая жаростойкая фосфатная связка, обеспечивает длительную рабочую температуру 500 °C, тогда как чистый глифталь по ГОСТ 6121-75 ограничен классом B (130 °C)
Содержание слюды	Не менее 90%
Содержание связующего	Не более 10%
Плотность	1,70-2,25 г/см3
Длительно допустимая рабочая температура	Не менее 500 °C
Кратковременно допустимая температура	Не менее 700 °C
Потеря массы при 500 °C	Не более 2%
Потеря массы при 700 °C	Не более 3%
Прочность при изгибе	Не менее 120 МПа
Водопоглощение за 24 ч при 23 °C	Не более 2%
Электрическая прочность при 23 °C	Не менее 18 кВ/мм
Удельное объемное сопротивление при 23 °C	Не менее 10^15 Ом·см
Удельное объемное сопротивление при 500 °C	Не менее 10^10 Ом·см
Огнестойкость	UL94 V-0 / UL94 V-0
Дымообразующее испытание	Не более 8 с

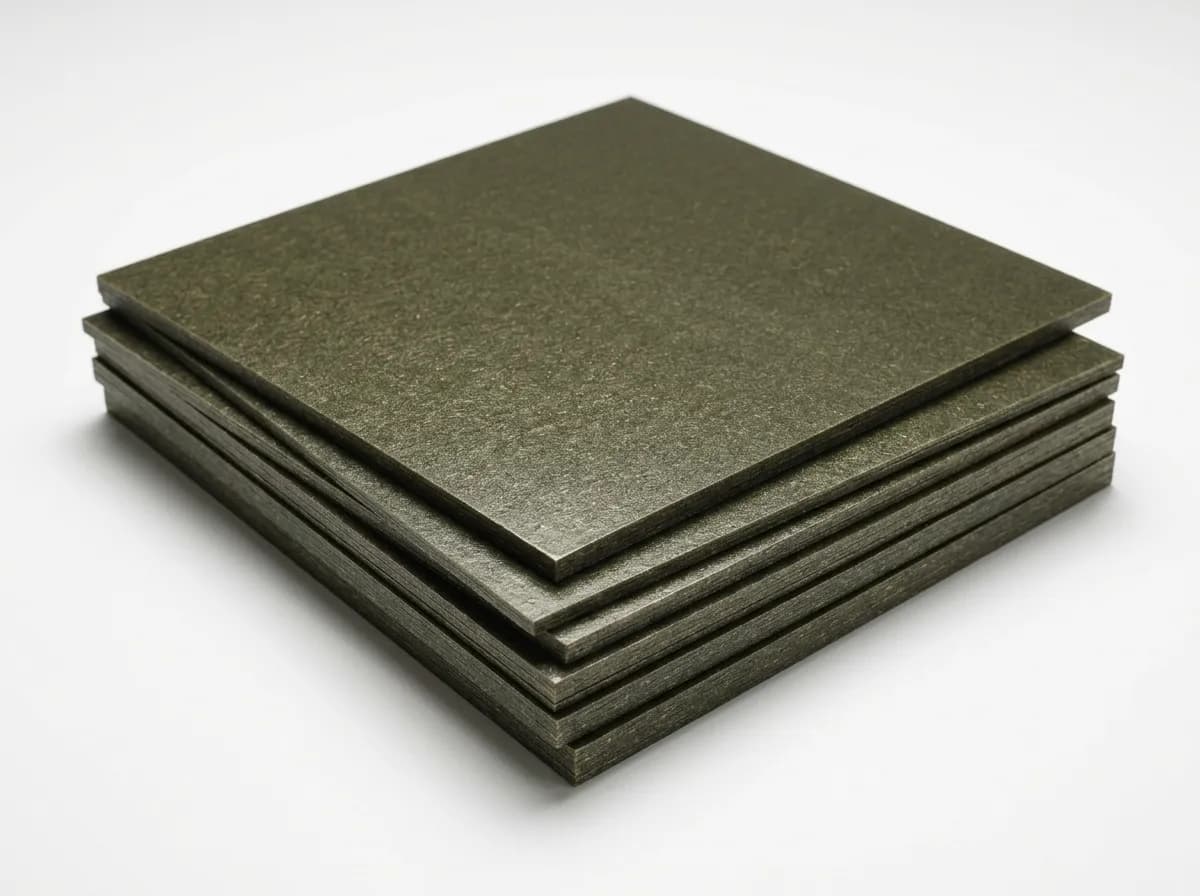

Толщины и форматы листов

По ТУ прокладочный миканит изготавливается толщиной от 0,10 до 30,0 мм. По спецзаказу и по согласованию возможны увеличенные толщины до 50,0 мм и более, если это возможно технологически.

Типовой полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя нередко применяется формат 600×1000 мм — половина стандартного листа. Кроме того возможна отгрузка других размеров по согласованию: например, 500×600 мм, полосы, карты и заготовки по чертежу.

Параметр	Варианты поставки
Толщина	0,10-30,0 мм; по спецзаказу до 50,0 мм и более
Стандартный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Другие размеры	По согласованию, включая 500×600 мм и детали по чертежу

ПМГ или ПМК: что выбрать

ПМГ выбирают как базовую мусковитовую марку на глифталевом связующем. Если нужен более высокий кратковременный температурный запас, меньшие термопотери и более сильные электрические показатели, как правило рассматривают ПМК на кремнийорганическом связующем.

Параметр	ПМГ ТУ	ПМК ТУ
Связующее	Глифталевое	Кремнийорганическое
Длительная температура	Не менее 500 °C	Не менее 500 °C
Кратковременная температура	Не менее 700 °C	Не менее 800 °C
Электрическая прочность	Не менее 18 кВ/мм	Не менее 20 кВ/мм
Прочность при изгибе	Не менее 120 МПа	Не менее 160 МПа

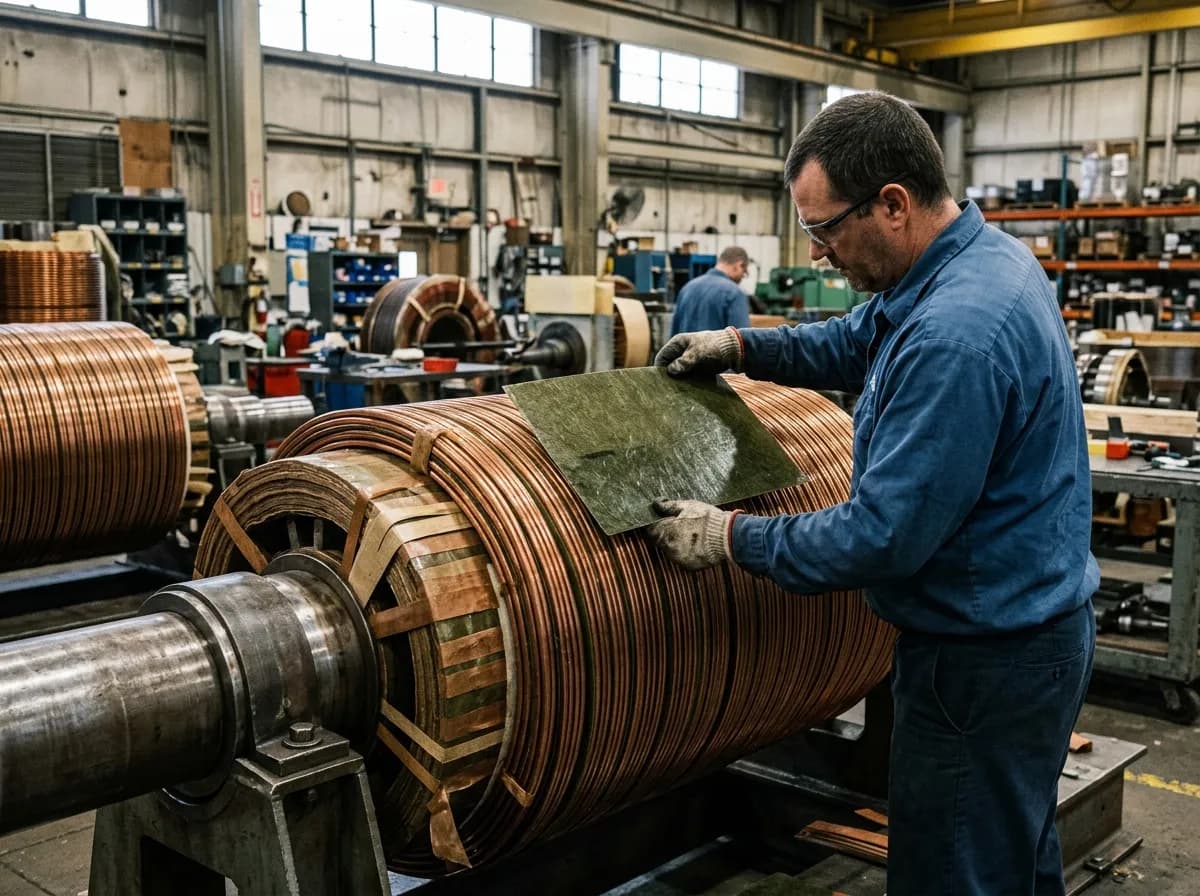

Где применяется ПМГ ТУ

ПМГ ТУ применяют для жестких электроизоляционных прокладок, шайб, дистанционных элементов и листовых заготовок в электрических машинах, аппаратах и нагревательных приборах. Марка подходит для узлов, где нужна мусковитовая основа, стабильная геометрия листа и более однородная структура по сравнению с классическим миканитом на щипаной слюде.

Заказать ПМГ ТУ

При заказе указывают марку, толщину, размер листа и стандарт: например, Миканит ПМГ 1,00 600×1000 ТУ. Нестандартные толщины и размеры листа согласуются отдельно; паспорт качества оформляется на партию.
