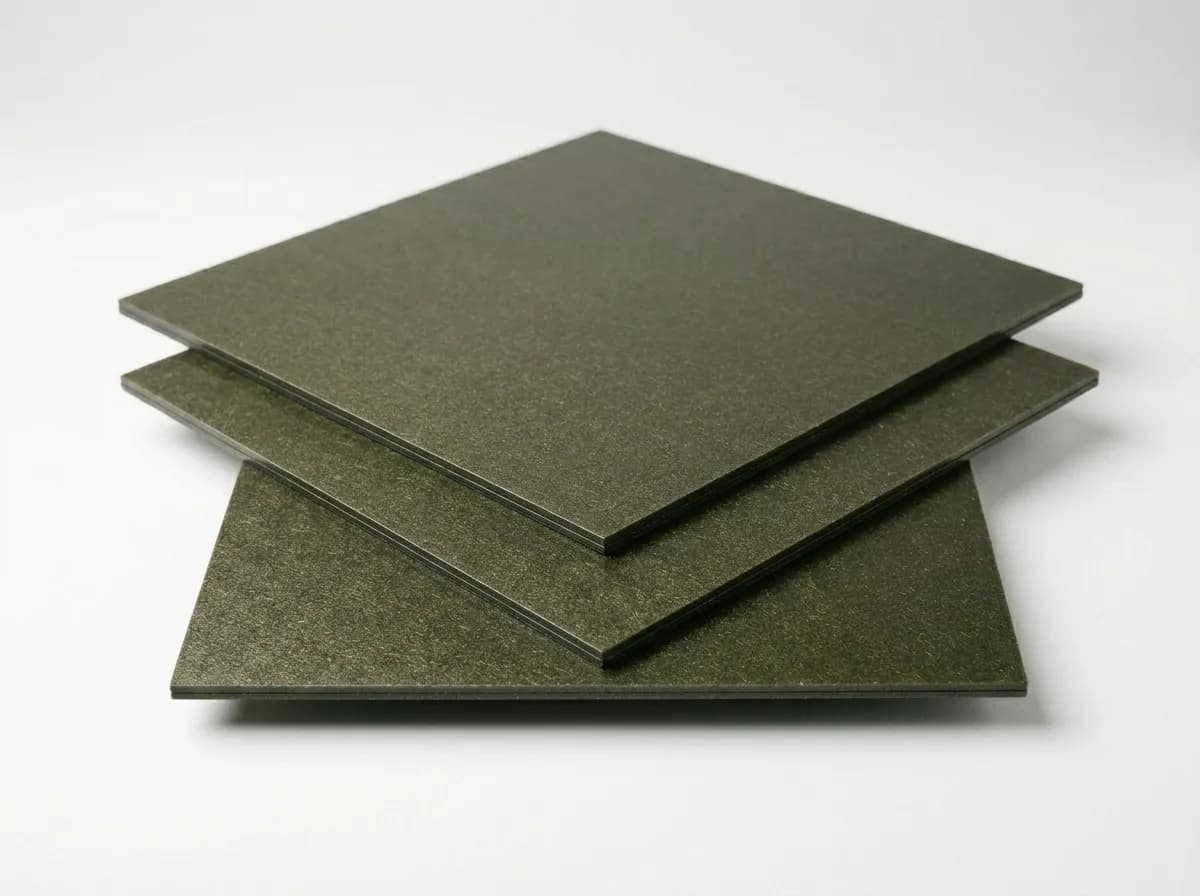

Миканит прокладочный ПФК по ТУ 273314-013-32394549-2018 — жесткий листовой диэлектрический продукт на флогопитовой слюдяной бумаге и кремнийорганическом связующем. Это термостойкая ТУ-марка для прокладок, шайб, перегородок и изоляционных деталей, где нужна более высокая рабочая тепловой режим, чем у глифталевых исполнений, и стабильная геометрия листа при нагреве.

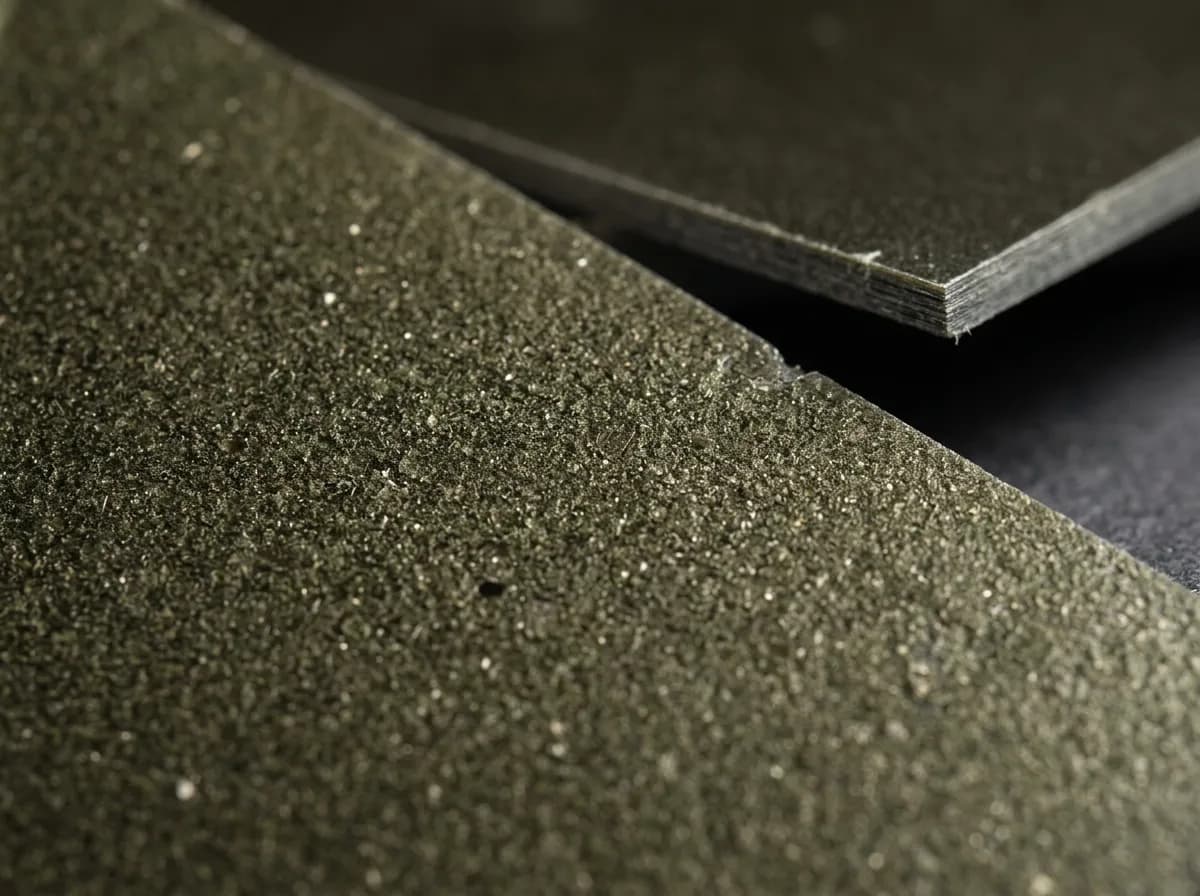

По конструкции ПФК ТУ уже не похож на старый классический миканит на щипаной слюде. Материал получается более цельным и однородным по всему листу, визуально и технологически ближе к современному слюдопластовому листу. За счет этого его удобнее использовать для раскроя, вырубки, механической обработки и изготовления жестких электроизоляционных деталей по чертежу.

Чем ПФК ТУ отличается от ПФК ГОСТ

ПФК по ГОСТ 6121-75 — это классический прокладочный миканит на щипаной флогопитовой слюде. ПФК по ТУ не теряет саму логику марки: прокладочный продукт на флогопитовой основе с кремнийорганическим связующим, но выполнен уже на слюдяной бумаге. Поэтому ТУ-версия выглядит ровнее, лучше держит однородность листа и воспринимается как более современное исполнение марки.

Критерий	ПФК ГОСТ 6121-75	ПФК ТУ 273314-013
Основа	Щипаная слюда-флогопит	Слюдяная бумага на основе флогопита
Связующее	Кремнийорганическая смола	Кремнийорганическое связующее
Структура листа	Классический слоистый миканит	Более однородный прессованный лист
Подача материала	ГОСТ-марка традиционного типа	Современная ТУ-марка на бумажной слюдяной основе

Практический смысл для заказчика: если нужен именно жесткий листовой материал под повышенную температуру, раскрой и изготовление деталей, ПФК ТУ как правило воспринимается как более современный и технологичный вариант, чем классический ПФК по ГОСТу.

Что означает марка ПФК

• П — прокладочный миканит для жестких электроизоляционных прокладок, шайб и перегородок.
• Ф — флогопитовая слюдяная основа.
• К — кремнийорганическое связующее.

Внутри ТУ-линейки именно буква К делает ПФК более термостойким исполнением по сравнению с глифталевыми марками. Поэтому ПФК выбирают там, где рабочий узел живет при устойчиво повышенной температуре, где нужны меньшие термопотери и более высокий запас по электрическим показателям.

Почему выбирают ПФК ТУ

Когда ПФК лучше ПФГ

Для ПФК по ТУ заложены более высокая длительная тепловой режим, более высокий кратковременный режим, меньшая потеря массы при нагреве и более высокий уровень электрической прочности. Если узел работает в более тяжелом температурном режиме, чем может потребоваться для базовой флогопитовой марки, как правило смотрят в сторону ПФК.

Когда ПФК удобен в производстве

Марка подходит не только как продукт “лист на склад”, но и как полуфабрикат под детали: прокладки, шайбы, дистанционные элементы, перегородки, тепловые экраны, жесткие электроизоляционные пластины. За счёт бумажной слюдяной основе лист получается достаточно цельным для раскроя и дальнейшей обработки.

Когда ПФК нужен вместо мусковитовых марок

Если задача упирается именно в температуру, мусковитовые ТУ-марки чаще всего проигрывают флогопитовым. Поэтому ПФК логичен в тех случаях, где нужна не просто жесткая изоляционная прокладка, а именно высокотемпературное исполнение на флогопите.

Технические характеристики ПФК ТУ

Стандарт	ТУ 273314-013-32394549-2018
Материал	Листовой прессованный материал на флогопитовой слюдяной бумаге
Связующее	Кремнийорганическое связующее
Содержание слюды	Не менее 90%
Содержание связующего	Не более 10%
Плотность	2,05-2,15 г/см3
Длительно допустимая рабочая температура	Не менее 700 °C
Кратковременно допустимая температура	Не менее 1000 °C
Потеря массы при 500 °C	Не более 1%
Потеря массы при 700 °C	Не более 2%
Прочность при изгибе	Не менее 140 МПа
Водопоглощение за 24 ч при 23 °C	Не более 1%
Электрическая прочность при 23 °C	Не менее 20 кВ/мм
Удельное объемное сопротивление при 23 °C	Не менее 10^17 Ом·см
Удельное объемное сопротивление при 500 °C	Не менее 10^12 Ом·см
Огнестойкость	90V0
Дымообразующее испытание	Не более 4 с

Для сайта это и есть основная логика марки: ПФК ТУ — флогопитовая высокотемпературная позиция в прокладочном миканите по ТУ. Если нужна базовая флогопитовая марка, чаще всего смотрят на ПФГ; если нужен более высокий температурный режим и более сильные электрические показатели, переходят на ПФК.

Толщины и форматы листов

По ТУ прокладочный миканит изготавливается толщиной от 0,10 до 30,0 мм. По спецзаказу и по согласованию возможны увеличенные толщины до 50,0 мм и более, если это допустимо технологией изготовления и задачей заказчика.

Стандартный полный формат листа — 1000×1200 мм. На практике регулярно востребован формат 600×1000 мм как стандартный раскрой половины листа. Помимо этого возможна поставка других размеров по согласованию: например, 500×600 мм, полосы, карты и заготовки по чертежу.

Параметр	Варианты поставки
Толщина	0,10-30,0 мм; по спецзаказу до 50,0 мм и более
Стандартный лист	1000×1200 мм
Типовой раскрой	600×1000 мм
Другие размеры	По согласованию, включая 500×600 мм и детали по чертежу

Как выбрать толщину ПФК ТУ

Толщину подбирают не только по электрической прочности, но и по конструкции узла. Тонкие позиции эксплуатируют там, где важен точный зазор и малый размер детали. Средние толщины чаще идут на стандартные прокладки и шайбы. Толстые листы уже работают как жесткий конструкционный диэлектрический материал под механическую обработку.

Покупают у нас в Санкт-Петербурге такие предприятия как Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

• 0,10-0,50 мм — тонкие прокладки, дистанционные элементы, межслойные изоляционные детали.
• 0,60-3,00 мм — стандартные жесткие прокладки, шайбы, перегородки и детали электрических аппаратов.
• 4,00-10,00 мм — усиленные листовые заготовки под раскрой и механическую обработку.
• 15,00-30,00 мм — массивные конструкционные элементы, тепловые экраны, опорные изоляционные детали.

ПФК или ПФГ: что выбрать

Обе марки относятся к флогопитовой ТУ-линейке, но решают немного разные задачи. ПФГ — это базовое исполнение на глифталевом связующем. ПФК — более термостойкое исполнение на кремнийорганике, с более сильными характеристиками по температуре, электрической прочности и термопотерям.

Параметр	ПФГ ТУ	ПФК ТУ
Основа	Флогопитовая бумага	Флогопитовая бумага
Связующее	Глифталевое	Кремнийорганическое
Длительная температура	Не менее 650 °C	Не менее 700 °C
Кратковременная температура	Не менее 900 °C	Не менее 1000 °C
Электрическая прочность	Не менее 15 кВ/мм	Не менее 20 кВ/мм
Прочность при изгибе	Не менее 100 МПа	Не менее 140 МПа

Где применяется ПФК ТУ

Марка уместна там, где конструкция работает в более тяжелом тепловом режиме и где к листу предъявляют не только электрические, но и механические требования. ПФК ТУ эксплуатируют для жестких электроизоляционных прокладок, шайб, перегородок, дистанционных пластин и листовых заготовок в электрических машинах, аппаратах и нагревательном оборудовании.

До Санкт-Петербурга груз идёт 5-7 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Чаще всего ПФК ТУ рассматривают как продукт для тех случаев, когда обычная “просто прокладка” уже превращается в ответственную изоляционную деталь: узел нагревается, лист нужно резать в размер, обрабатывать и получать стабильный результат по партии.

Как обозначать и заказывать ПФК ТУ

При заказе обычно указывают марку, толщину, формат листа и стандарт. Для стандартной листовой поставки формулировка может выглядеть так:

• Миканит ПФК 3,00 1000×1200 ТУ 273314-013-32394549-2018
• Миканит ПФК 1,50 600×1000 ТУ 273314-013-32394549-2018
• Миканит ПФК 20,00 500×600 ТУ 273314-013-32394549-2018

Если нужны полосы, карты, детали по чертежу, нестандартные толщины или партия на конкретную задачу, это лучше согласовывать отдельно. Паспорт качества оформляется на партию, а формат раскроя и способ поставки уточняются на этапе заказа.

Заказать ПФК ТУ

Приобрести ПФК ТУ можно как в стандартных листах, так и в виде раскроенных заготовок под размер заказчика. Если нужно подобрать толщину, формат и тип поставки под ваш узел, удобнее сразу прислать задачу или чертеж. Так проще быстро понять, нужна ли базовая марка ПФГ или лучше сразу закладывать ПФК.
