Поставка миканит коллекторный КФГ 0,7 мм ТУ в Санкт-Петербурге — электромашиностроительных предприятий

Современный глифталевый миканит КФГ 0,7 мм — альтернатива историческому КФШ на синтетическом связующем класса F. Используется в толщине 0,7 мм для тяговых двигателей пассажирского и грузового городского транспорта, коллекторных машин подъёмного оборудования. Температурный режим 500–550 °C, электропрочность ≥18 кВ/мм, изгиб ≥140 МПа.

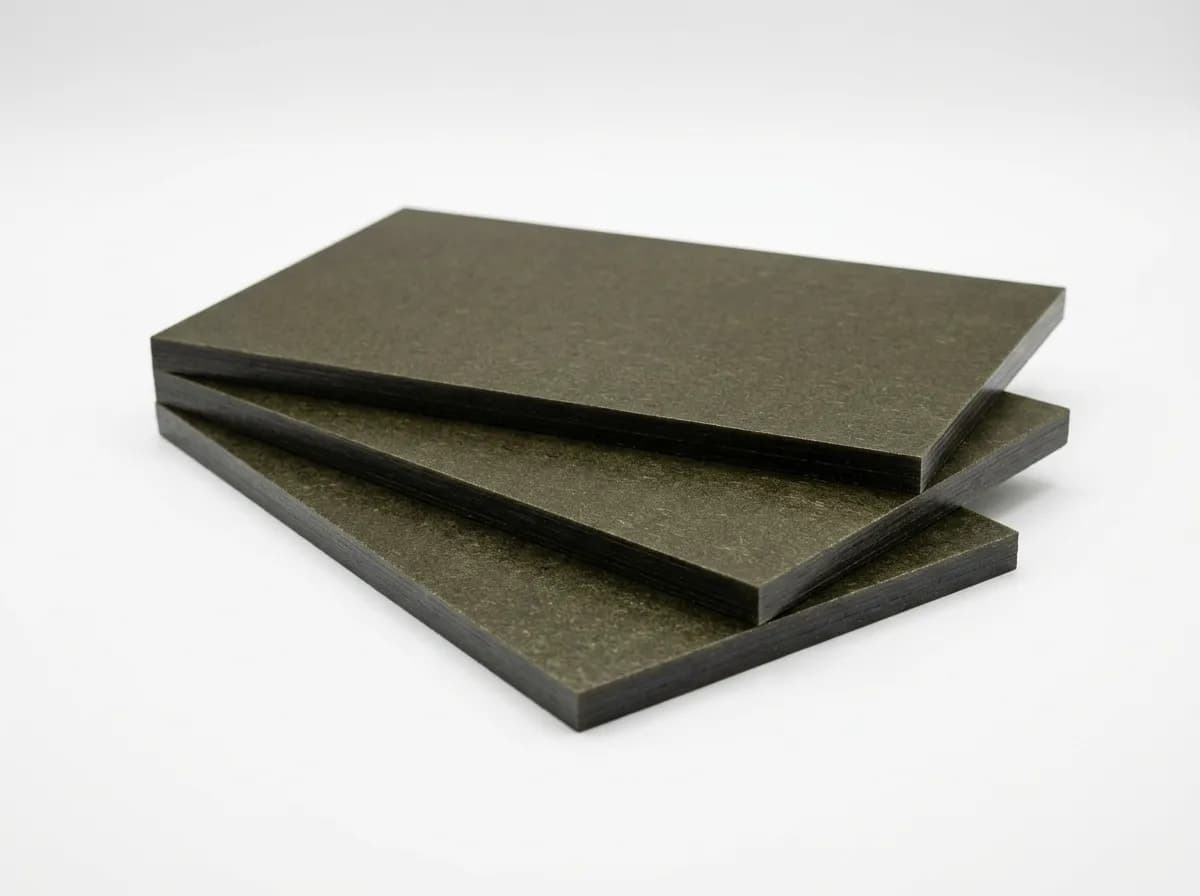

Технические данные КФГ в толщине 0,7 мм

Параметр	Значение
Толщина	0,7 мм
Нормативный документ	ТУ 273314-023 (в редакции)
Флогопит	≥90 %
Глифталь	≤10 %
Рабочая t°	500–550 °C длит., 700 °C кратк.
Электропрочность	≥18 кВ/мм
Изгиб	≥140 МПа
Водопоглощение	<1,5 %

Использование толщины 0,7 мм

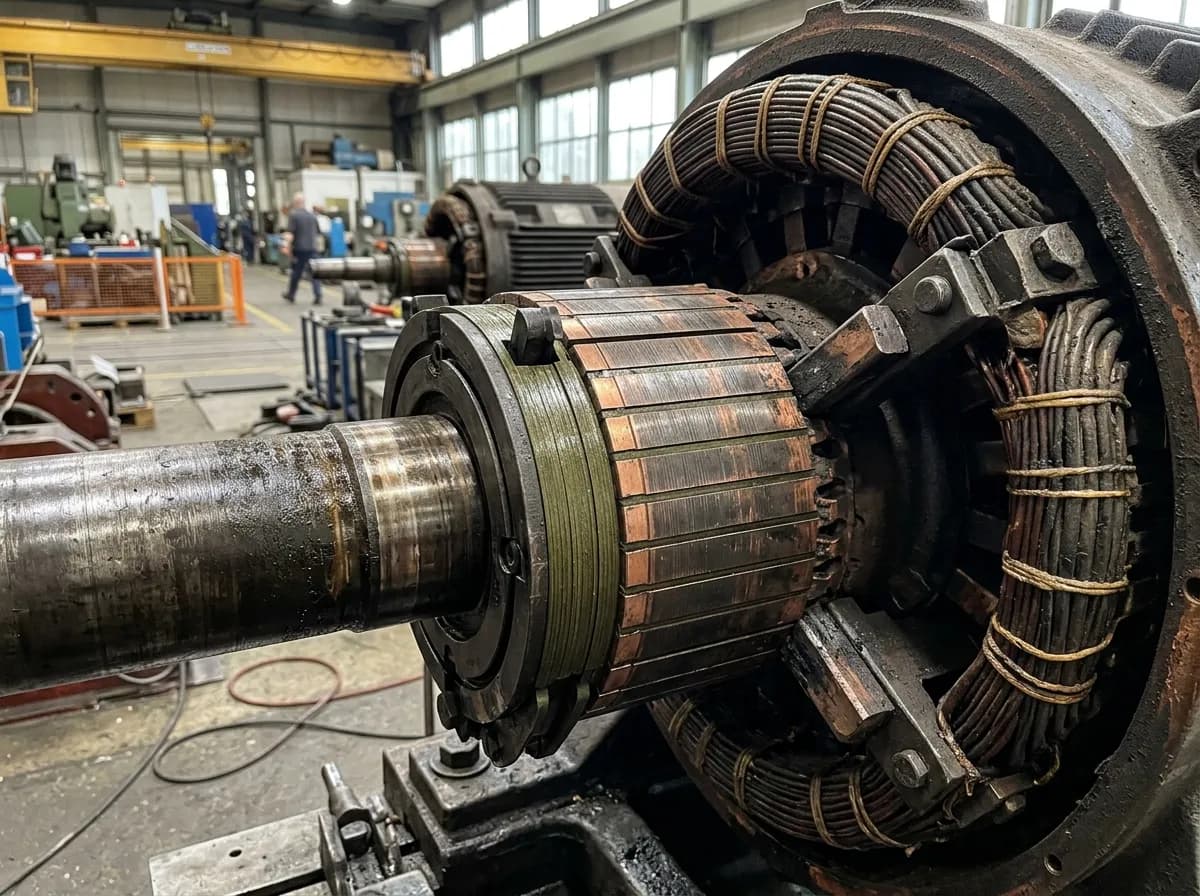

В коллекторных машинах КФГ 0,7 мм используется для тяговых двигателей пассажирского и грузового городского транспорта, коллекторных машин подъёмного оборудования. Глифталевое связующее в отличие от шеллака стабильно при контакте с моторными маслами и трансформаторными жидкостями — это расширяет область применения на машины с высокой концентрацией смазочного аэрозоля в коллекторном узле.

Среди заказчиков в Санкт-Петербурге — Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Работа с партией

Перед применением листы КФГ 0,7 мм выдерживаются в помещении с нормальной температурой 24 часа. Запрессовка — усилия 200–300 МПа, выдержка 15–20 мин. Сверление — твердосплавными свёрлами с пониженной подачей. Резка — гильотиной или ножницами по металлу. Глифталь при запрессовке даёт небольшую дополнительную сцепку слоёв по сравнению с шеллаком.

Частые вопросы

Какие задачи решает КФГ 0,7 мм?

На 0,7 мм лист уже несёт значительную механическую нагрузку и работает не только как электроизоляция, но и как конструкционный элемент. Опорные шайбы под щёткодержательную траверсу из щипаного флогопита с глифталевой пропиткой, изоляция в районе подшипниковых щитов, прокладки между секциями якорной обмотки в коллекторных двигателях мощностью 75-150 кВт.

Какой штамповочный пресс нужен для шайбы Ø200 мм из 0,7 мм?

Усилие штамповки рассчитывается по формуле P = σ_срез × L × t, где σ_срез ≈ 60 МПа для миканита по флогопиту. Для шайбы Ø200 мм с центральным отверстием Ø50 мм периметр среза 785 мм, размер по толщине 0,7 мм. Расчётное усилие 33 тонны — подойдёт пресс КД2128 с номинальным усилием 63 тс или гидравлический пресс П6326 на 40 тс.

Почему толщины 0,7-0,9 мм называют «средне-тонкими»?

В электротехнике коллекторного миканита 0,5 мм — это «тонкая» межламельная изоляция, а от 1,0 мм начинаются «толстые» прокладки. Промежуток 0,6-0,9 мм — переходная группа: уже не применим для межламельной изоляции (слишком толстая), но ещё не применим для несущих шайб (недостаточно жёсткая). Применяется в смешанных вспомогательных задачах.

Соотносится ли 0,7 мм с какой-нибудь нормативной толщиной?

По ГОСТ 6122-75 ряд толщин коллекторного миканита: 0,4, 0,5, 0,6, 0,8, 1,0 мм. Толщина 0,7 мм формально не входит в стандартный ряд, но изготавливается по техническим условиям как промежуточная для специфических ремонтных задач — например, при замене изоляции в импортной технике с зазором ровно 0,7 мм.

Купить КФГ 0,7 мм

Размер по толщине 0,7 мм — позиция под заказ или нерегулярная складская. Производство партии — 7-10 рабочих дней. Формат обычный 1000×1000 мм; раскрой шайб на ЧПУ-фрезерном станке возможен по чертежу заказчика.

Заказать материал в Санкт-Петербурге просто: оформите заявку, отгрузим в день оплаты, привезём за 5-7 дней.

Двухрежимный продукт: класс F (155 °C) при активной глифталевой пропитке, после выгорания связующего при 300-400 °C флогопитовая бумага не теряет работоспособность до 500-550 °C длительно. Для серийной штамповки шайб партии материала 50-200 кг отгружаются с предварительной маркировкой каждого листа. По запросу — испытание партии на пробивное напряжение по ГОСТ 6433.3 с протоколом измерений.
