Слюдопласт формовочный ФИФК-Т в Санкт-Петербурге — снабжение электромашиностроительных предприятий

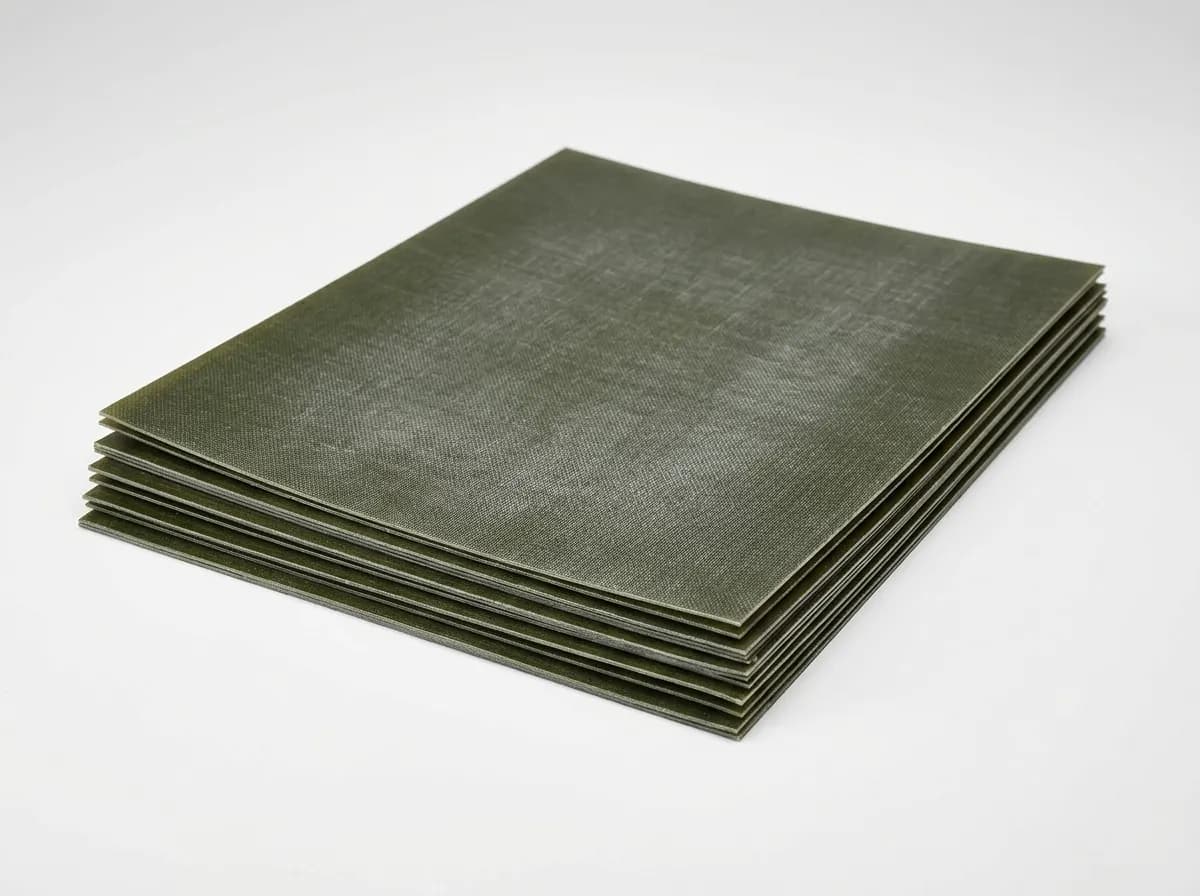

Слюдопласт формовочный ФИФК-Т — листовой диэлектрический продукт на основе слюдопластовой бумаги из флогопита и кремнийорганическое связующее, стеклоткань (армирование). Выпускается по ТУ 21-00291915-35-94 или ТУ производства Класс нагревостойкости H (180 °C) по ГОСТ 8865-93. Предназначен для коллекторные манжеты, конусы, шайбы и фасонные изоляционные детали класса H.

Слюдопласт формовочный ФИФК-Т — армированная марка серии ФИФ для тяжёлых тепловых режимов и реверсивных машин. Изготавливается по ТУ 21-00291915-35-94 (дополнительный номер: ТУ заводы). Класс нагревостойкости — H (180 °C) по ГОСТ 8865-93. Производится на основе слюдяной бумаги из флогопита с кремнийорганическим связующим; с одной стороны лист армирован стеклотканью. Электрическая прочность — не менее 18 кВ/мм (ГОСТ 6433.3).

Кремнийорганическое связующее даёт предельную рабочую температуру 180 °C — на 25 °C выше класса F базовой марки ФИФП. Это принципиально для тяговых ДПТ городского транспорта, реверсивных машин прокатного производства и крановых приводов, где температура коллекторного узла при нагрузке достигает 100–130 °C. Армирование стеклотканью с одной стороны устойчиво воспринимает ударные нагрузки при реверсивных режимах — что принципиально отличает ФИФК-Т от неармированного ФИФП. Механическая прочность армированной манжеты существенно выше при ударах в плоскости детали.

Показатели горячего прессования: тепловой режим 140–180 °C (оптимально 160–180 °C для кремнийорганики), давление 5–15 МПа (рекомендуется 10–15 МПа для обеспечения плотной структуры), скорость подъёма давления 2 МПа/мин, выдержка 1–3 мин/мм. Снятие давления — после охлаждения ниже 60–70 °C. Доступные толщины: 6 типоразмеров от 0,25 до 0,50 мм, шаг 0,05 мм, допуск ±0,03–0,04 мм. Гарантийный срок хранения 6 месяцев.

Купить миканит и слюдопласт в Санкт-Петербурге можно с доставкой за 5-7 дней — позвоните или оставьте заявку на сайте.

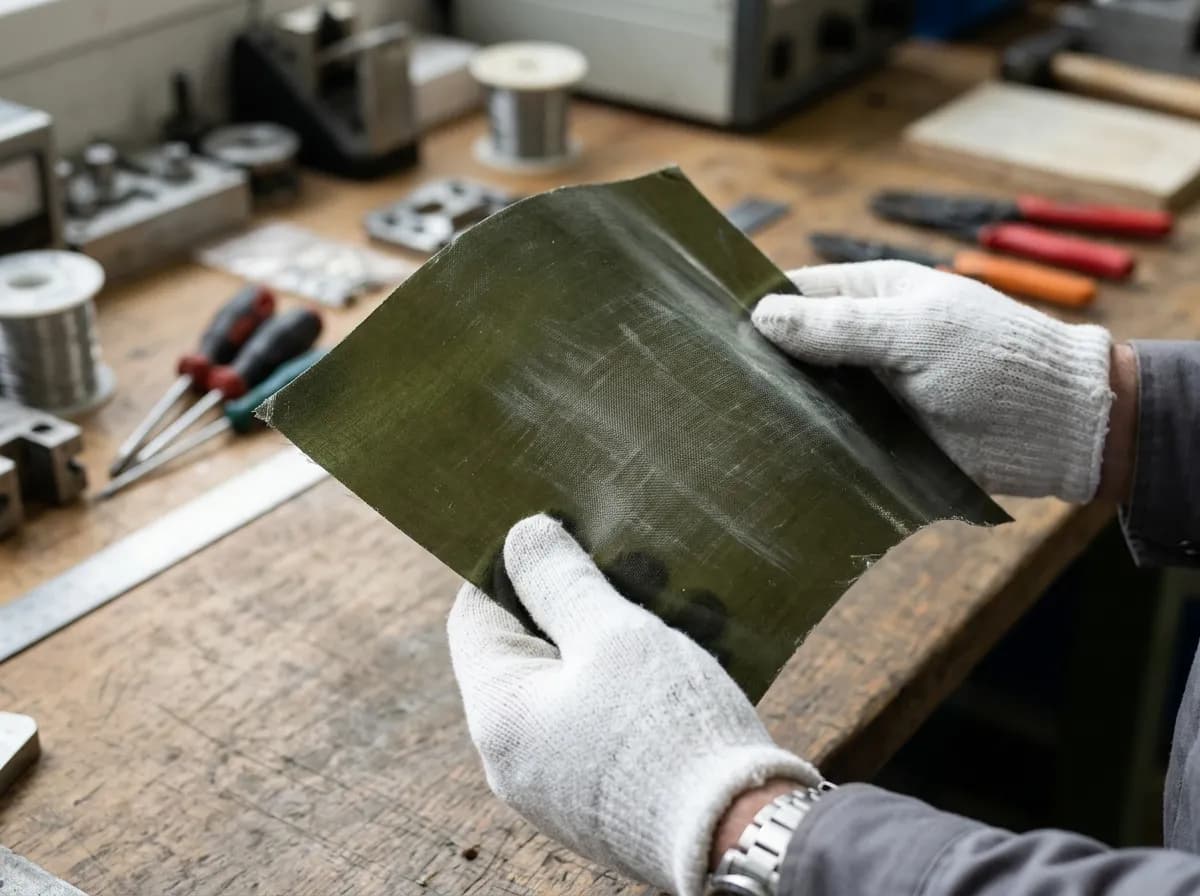

При прессовании важна ориентация листа: стеклотканевая сторона (легко определяется по характерному рисунку) ориентируется в сторону нагружаемой поверхности. Если конструкция требует двустороннего прессования в закрытой форме или детали сложного профиля с двусторонними требованиями к поверхности — рассматривается ФИФК-ТПл с двусторонним покрытием.

Расшифровка обозначения ФИФК-Т

Расшифровка: Ф=Формовочный, И=Изоляционный, Ф=Флогопит, К=Кремнийорганика, Т=стеклоТкань (армирование). Аналог ЭЛМИКАФОРМ 325Т.

В состав ФИФК-Т входят:

• Слюдопластовая бумага из флогопита — содержание слюды не менее 70% по массе; флогопит термостоек до 1000°C, морозостоек, химически инертен к маслам, кислотам, щелочам (Корицкий Ю.В., Справочник по ЭТМ, т. 2, 1988, § 19)
• Кремнийорганическое связующее — связывает слои бумаги и определяет класс нагревостойкости H (180 °C); содержание связующего 15–30% по массе
• Стеклоткань (армирование) — армирующий или покрывающий слой; обеспечивает механическую прочность и технологические свойства при сборке и формовании

Источник: Корицкий Ю.В., ГОСТ 26103-84, ГОСТ 6033-66.

Технические характеристики ФИФК-Т

Технические условия	ТУ 21-00291915-35-94 или ТУ предприятия
Базовый стандарт	ГОСТ 26103-84 «Слюдопласты. Общие технические условия»
Методы испытаний	ГОСТ 25045-81 «Слюдопласты. Методы испытаний»
Слюда-основа	Флогопит — термостойкая разновидность, ГОСТ 6033-66. Термостойкость до 1000°C
Связующее	кремнийорганическое связующее
Армирование/покрытие	стеклоткань (армирование)
Электрическая прочность (ЭП)	≥18 кВ/мм в исходном состоянии (ГОСТ 6433.3, метод А)
Класс нагревостойкости	H (180 °C) по ГОСТ 8865-93
Длительная рабочая температура	до 180°C
Гарантийный срок хранения	6 месяцев со дня изготовления
Размер листа	580×880 мм; нестандарт под заказ
Сетка толщин	6 значений: 0,25, 0,30, 0,35, 0,40, 0,45, 0,50 мм

Физические и механические свойства ФИФК-Т

Справочные значения физических характеристик — для расчётов при конструировании:

Параметр	Значение	Метод / источник
Плотность	1900–2100 кг/м³	ГОСТ 25045-81
Предел прочности при изгибе	≥80–120 МПа	ГОСТ 25045-81
Предел прочности при сжатии	≥150–200 МПа	ГОСТ 25045-81
Водопоглощение (24 ч)	≤0,2–0,5%	ГОСТ 4650-80
Электрическая прочность	≥18 кВ/мм	ГОСТ 6433.3
Класс горючести	не горит (V-0 по UL94)	ГОСТ 12.1.044
Температура длительной работы	до 180°C	ГОСТ 8865-93
Температура кратковременная	до 205°C (±25°C к классу)	ГОСТ 8865-93
Содержание слюды в бумаге	≥70% по массе	ГОСТ 6033-66
Толщина слюды в листе флогопита	0,003–0,05 мм	Корицкий, т. 2, §19

Значения справочные. Фактические показатели — по паспорту партии и паспорту качества. Для ответственных применений — проводить входной контроль по ГОСТ 25045-81.

Условное обозначение при заказе

Обозначение при заказе формируется по ГОСТ 26103-84: тип изделия, марка, размер по толщине, номер ТУ.

Стандартное	Слюдопласт формовочный ФИФК-Т 0,25 мм ТУ 21-00291915-35-94 или ТУ предприятия
С размером	ФИФК-Т 0,40 × 580 × 880 мм ТУ
Краткое	ФИФК-Т 0,25 мм, лист 580×880

Пример: ФИФК-Т 0,25 × 50 × 880 мм. При заказе нарезанных полос или нестандартного листа — добавить размеры через ×.

Среди заказчиков в Санкт-Петербурге — Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Сравнение ФИФК-Т с марками серии

Выделена текущая марка. В таблице ниже — марки, близкие к ФИФК-Т по типу и применению.

Марка	Связующее	Класс	ЭП	Армирование	Толщины
ФИФК-Т	кремнийорганическое	H (180 °C)	≥18 кВ/мм	стеклоткань (армирование)	0,25–0,50 мм
ФИФК-ТПл	кремнийорганическое	H (180 °C)	≥18 кВ/мм	стеклоткань с одной стороны + плёнка ПЭТ-Э с другой	0,25–0,50 мм
ФИФП	полиэфирное	F (155 °C)	≥17 кВ/мм	—	0,25–0,50 мм

Все марки серии взаимозаменяемы по геометрии (580×880 мм). Класс нагревостойкости — основной критерий выбора при переходе с одной марки на другую.

Класс нагревостойкости H по ГОСТ 8865-93

Класс H — длительная рабочая тепловой режим 180°C по ГОСТ 8865-93. Кремнийорганическое связующее устойчиво за счёт Si–O–Si-связям (тепловой режим деструкции >300°C). По сравнению с классом F допустимая температура выше на 25°C — критично при форсированных пусках, режимах S2–S3, при температуре окружающей среды выше 40°C. Применяемые пропиточные лаки: КО-921, КО-085, ПЭ-939А.

Системы электрической изоляции оцениваются по ГОСТ 8865-93 методом ускоренного термического старения (Аррениус). При превышении допустимой температуры деградирует связующее: снижается механическая прочность и адгезия между слоями. Для слюдопластов класс определяется связующим — слюда не является ограничивающим компонентом. Электрическая прочность слюды при этом сохраняется, однако материал расслаивается и теряет структурную целостность.

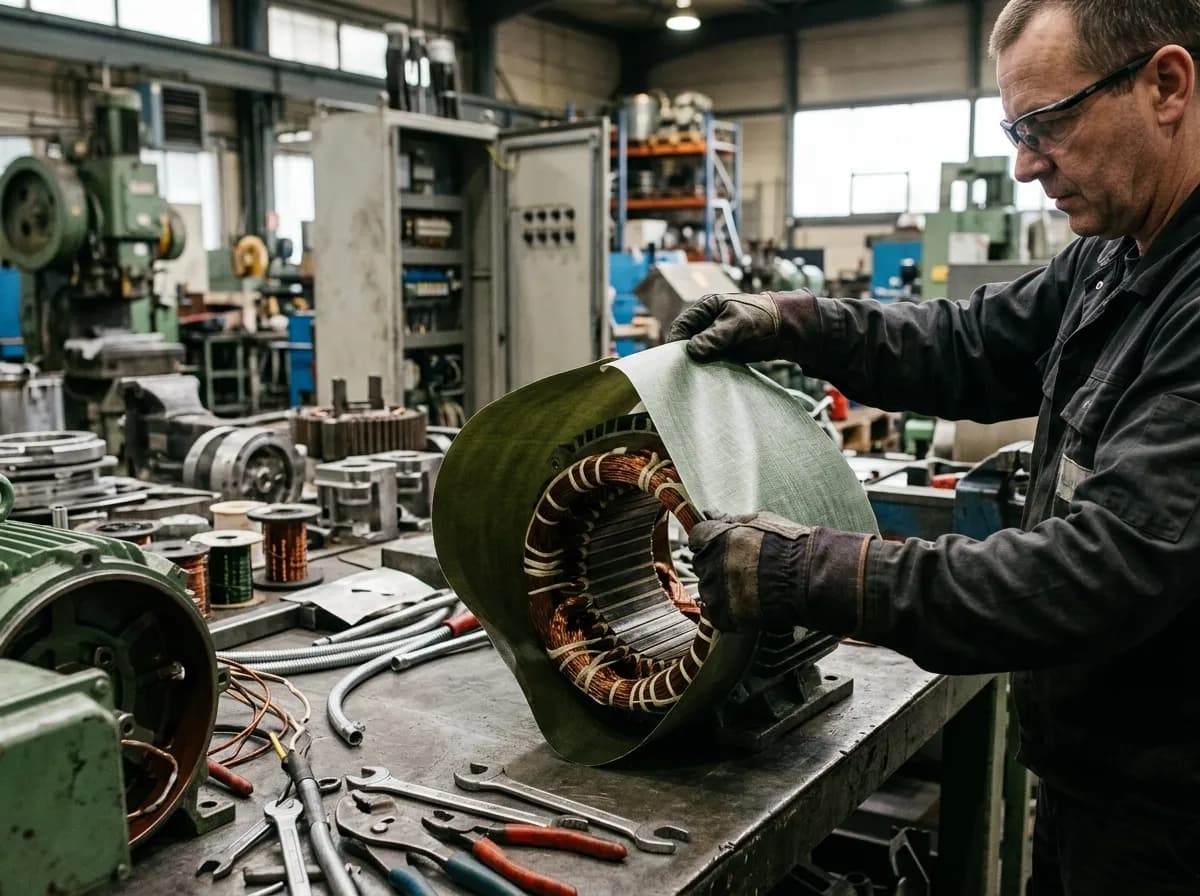

Применение ФИФК-Т

Коллекторные манжеты, конусы, шайбы и фасонные изоляционные детали класса h. Основные области:

Манжеты тяговых ДПТ городского транспорта

Тяговые двигатели трамваев, троллейбусов и метрополитена работают в жёстких условиях: частые пуски и торможения, реверс, нагрев коллектора до 100–130 °C при пиковых нагрузках. Армирование стеклотканью устойчиво воспринимает ударные нагрузки при реверсивных режимах S5–S6 по ГОСТ 183, которые разрушают неармированный ФИФП. Класс H кремнийорганического связующего ФИФК-Т даёт тепловой запас свыше 50 °C относительно реальной рабочей температуры коллектора. Типовые конструктивные серии тяговых ДПТ городского транспорта (ДК, ДТ — общие обозначения, без привязки к конкретным моделям предприятий) используют именно армированные формовочные марки класса H.

Нажимные кольца и конусы коллекторов крупного диаметра

Коллекторы крупных ДПТ (диаметр от 200–300 мм и выше) требуют нажимных колец с повышенной механической прочностью и теплостойкостью. Для деталей диаметром более 300 мм класс H обязателен: температурное расширение коллектора при нагреве до 100–130 °C требует термостойкого связующего с достаточным запасом по классу. Из ФИФК-Т методом горячего прессования при 160–180 °C и давлении 10–15 МПа изготавливают кольца, воспринимающие осевое давление бандажа. Армирование стеклотканью снижает риск хрупкого разрушения при монтаже и работе. Справочник по электротехническим материалам (Корицкий Ю.В., т. 2, Энергоатомиздат, 1988, § 19) указывает армированные кремнийорганические марки как основные для крупных коллекторов.

Манжеты реверсивных ДПТ прокатного производства

Реверсивные приводы прокатных станов работают в режимах S6–S8 по ГОСТ 183 с частыми переключениями направления вращения. Армирование стеклотканью с одной стороны воспринимает нагрузку именно в той плоскости, где она максимальна для манжеты при реверсе. Динамические нагрузки на коллекторный узел при реверсе — основная причина разрушения неармированных манжет. ФИФК-Т с кремнийорганическим связующим держит термоциклирование (нагрев при работе — охлаждение в простое) без деградации связующего. Прессование при 160–180 °C и 10–15 МПа гарантирует плотную структуру без внутренних пор.

ДПТ крановых механизмов тяжёлого режима

Краны режима 7М–8М по ГОСТ 27471 (металлургические, портовые) используют ДПТ с кратковременными, но мощными перегрузками при подъёме. Класс H ФИФК-Т обеспечивает теплостойкость при пиковых нагрузках; стеклоткань удерживает целостность манжеты при динамических ударах. Коллекторные узлы таких машин испытывают тепловые удары: за несколько секунд нагрузка возрастает до 3–5-кратной номинальной. Востребован при изготовлении и ремонте манжет ДПТ краново-металлургических серий (4ПФ, 2ПФ — общие конструктивные серии по ГОСТ 183), где класс H — конструктивное требование, а не запас.

Типы машин и оборудования для ФИФК-Т

Типовые применения ФИФК-Т по типу оборудования, классу изоляции и диапазону толщин:

Тип машины / оборудования	Класс	Толщина	Условия
Тяговые ДПТ трамваев и троллейбусов (серии ДК, ДТ)	H	0,35–0,50 мм	Реверс, пуск-торможение; нагрев коллектора 100–130 °C; армирование обязательно
Тяговые ДПТ метро	H	0,40–0,50 мм	Интенсивные режимы; повышенная влажность тоннелей; класс H обязателен
Реверсивные ДПТ прокатных станов (средняя мощность)	H	0,35–0,50 мм	Режим S6–S8; термоциклирование; кремнийорганика не деградирует при циклах нагрева
ДПТ краново-металлургических серий 4ПФ / 2ПФ	H	0,40–0,50 мм	Режим 7М–8М; пиковые перегрузки; армирование защищает от ударного разрушения
ДПТ экскаваторов (открытые горные разработки)	H	0,35–0,45 мм	Форсированные пуски; тяжёлая запылённость; класс H с запасом по нагреву

Таблица составлена по справочной литературе (Корицкий Ю.В., Справочник по ЭТМ, т. 2, 1988) и практике применения. Конкретный выбор — по расчёту пробивного напряжения и условиям эксплуатации.

Типичные ошибки при выборе ФИФК-Т

1. Путаница с ФИФК-ТПл — неверный выбор при двустороннем прессовании

ФИФК-Т армирован стеклотканью только с одной стороны. ФИФК-Т оптимален для деталей с односторонним нагружением: манжеты, прессуемые в открытой форме, нажимные кольца с опорой на одну сторону. При формовке деталей, где давление пресса прикладывается с обеих сторон одновременно (закрытая форма), несимметричное армирование может приводить к неравномерной деформации и короблению. Для таких конструкций применяется ФИФК-ТПл с двусторонним покрытием. При проектировании технологического процесса это разграничение необходимо учитывать заранее.

2. Ориентация стеклотканевой стороны — функционально значимый параметр

У ФИФК-Т две стороны функционально неравнозначны: сторона со стеклотканью воспринимает нагрузки на изгиб и удар, противоположная предоставляет плотный контакт с поверхностью коллектора или формы. При неправильной ориентации листа в форме готовая манжета теряет часть механического ресурса армирования. Рекомендация: перед прессованием однозначно идентифицировать стеклотканевую сторону (по характерному рисунку ткани) и зафиксировать ориентацию в технологической карте — изменение ориентации между партиями недопустимо.

3. Применение там, где достаточно ФИФП — неоправданные затраты

Кремнийорганическое связующее и армирование делают ФИФК-Т дороже неармированного ФИФП. Если машина работает в классе F (155 °C), без реверса, в стационарном режиме S1–S2 — применение ФИФК-Т технически избыточно. Класс H следует выбирать только при наличии расчётного или измеренного теплового режима, выходящего за 155 °C, либо при наличии реверсивных и ударных нагрузок по паспорту машины. Использовать ФИФК-Т «с запасом» нерационально.

4. Перенос режима прессования от ФИФП — недостаточное давление для кремнийорганики

Кремнийорганическое связующее ФИФК-Т требует давления прессования 5–15 МПа (рекомендуется 10–15 МПа). Если при переходе с ФИФП на ФИФК-Т технологический режим не пересчитан и востребован прежнее давление 5–8 МПа, детали могут иметь остаточную пористость и пониженную электрическую прочность. Режим кремнийорганических марок существенно отличается от полиэфирных — смена марки требует отдельной отработки технологической карты.

Как выбрать толщину ФИФК-Т

Выбор толщины ФИФК-Т определяется геометрией манжеты и требуемым пробивным напряжением. Формовка: 140–180°C, 5–15 МПа, 1–3 мин/мм:

Толщина	Расч. пробивное	Доп. раб. (k=3)	Область применения
0,25 мм	≥4.5 кВ	1500 В	D≤150 мм, м/м обмотки до 15В
0,30 мм	≥5.4 кВ	1800 В	D≤150 мм, м/м обмотки до 15В
0,35 мм	≥6.3 кВ	2100 В	стандартные манжеты
0,40 мм	≥7.2 кВ	2400 В	стандартные манжеты
0,45 мм	≥8.1 кВ	2700 В	стандартные манжеты
0,50 мм	≥9.0 кВ	3000 В	нажимные кольца и шайбы

Место ФИФК-Т в номенклатуре

Профилируются горячим прессованием. Серия ФИФ — формовочные слюдопласты флогопитовые для коллекторных манжет и фасонных деталей.

ФИФК-Т — высокотемпературный вариант на кремнийорганическое связующее. В наличии у нас на складе в Москве и Красноярске.

Совместимость с пропиточными лаками и компаундами

Коллекторные и формовочные слюдопласты работают без пропитки. При пропитке обмоток компаунды соприкасаются с торцами прокладок из ФИФК-Т. Флогопитовая основа химически стойка ко всем стандартным лакам:

• Лаки класса H: КО-921, КО-085, ПЭ-939А — полностью совместимы
• Эпоксидные компаунды (ЭД-20, Э-41) — совместимы при температуре до 80°C
• ВНП пропитка: 0,8 МПа, 120°C — материал не расслаивается
• Предупреждение: МЛ-92 допустим, но не использует потенциал класса H

Контроль качества и паспорт изделия

Каждая партия ФИФК-Т поставляется с паспортом качества. Паспорт содержит:

• Марка, толщина, ТУ, дата изготовления, номер партии
• Фактические значения электрической прочности (ГОСТ 6433.3, метод А)
• Результаты контроля толщины по ГОСТ 25045-81 и визуального осмотра
• Штамп ОТК и подпись ответственного лица

По запросу: паспорт качества по ТУ 21-00291915-35-94 или ТУ производства, протокол испытаний. Для государственных закупок — расширенный пакет документов.

Допуск по толщине: ±0.04 мм для 0,25 мм. Допуск по плоским размерам листа: +5 / −2 мм (580×880 мм). Отсутствие посторонних включений, расслоений, сквозных отверстий — требование ГОСТ 25045-81.

Пробивное напряжение по толщинам ФИФК-Т

Расчётное пробивное = ≥18 кВ/мм × толщину. Допустимое рабочее при k_зап = 3 (ПУЭ).

Толщина	Расч. пробивное	Допуст. рабочее (k=3)	Наличие
0,25 мм	≥4.5 кВ	1500 В (k=3)	в наличии
0,30 мм	≥5.4 кВ	1800 В (k=3)	в наличии
0,35 мм	≥6.3 кВ	2100 В (k=3)	в наличии
0,40 мм	≥7.2 кВ	2400 В (k=3)	в наличии
0,45 мм	≥8.1 кВ	2700 В (k=3)	в наличии
0,50 мм	≥9.0 кВ	3000 В (k=3)	в наличии

Значения расчётные по нижней норме ЭП. Фактические — по паспорту партии. Для ответственных применений рекомендуется проверить фактическую ЭП до монтажа.

Хранение и транспортировка

Условия хранения ФИФК-Т:

• Сухое отапливаемое помещение, 15–30°C, влажность не более 75%
• Хранение горизонтально в стопках на поддонах; не допускать перегибов и ударных нагрузок
• Защита от прямых солнечных лучей, источников тепла, паров кислот и растворителей
• Остатки после вскрытия упаковки — завернуть в полиэтиленовую плёнку
• Гарантийный срок — 6 месяцев; по истечении — проверка ЭП (ГОСТ 6433.3) перед применением

Транспортировка: крытый транспорт, защита от осадков и механических ударов. Листы — в пачках с прокладками из крафт-бумаги. При транспортировке при температуре ниже −10°C — прогреть до комнатной температуры в течение 24 часов перед укладкой.

Частые вопросы о ФИФК-Т

Чем ФИФК-Т отличается от ФИФП?

Двумя принципиальными отличиями. Связующее и класс: ФИФК-Т — кремнийорганическое, класс H (180 °C); ФИФП — полиэфирное, класс F (155 °C). Армирование: ФИФК-Т — стеклоткань с одной стороны; ФИФП — без подложки. Следствия: ФИФК-Т дороже, предназначен для тяжёлых тепловых режимов и реверсивных машин; ФИФП — для серийных общепромышленных ДПТ в пределах класса F.

Чем ФИФК-Т отличается от ФИФК-ТПл?

Только армированием. ФИФК-Т — стеклоткань с одной стороны; ФИФК-ТПл — стеклоткань с одной стороны и ПЭТ-Э плёнка с другой (двустороннее покрытие). Связующее, класс H, набор толщин и ТУ у обеих марок совпадают. ФИФК-ТПл используется при двустороннем прессовании в закрытой форме или для деталей сложного профиля; ФИФК-Т — для большинства стандартных манжет и нажимных колец с односторонним нагружением.

Для каких тяговых машин применяется ФИФК-Т?

Для тяговых ДПТ с реверсивными режимами и повышенным нагревом коллектора: двигатели трамваев, троллейбусов, метро (конструктивные серии ДК, ДТ), реверсивные приводы прокатных станов средней мощности, ДПТ крановых механизмов тяжёлого режима (серии 4ПФ, 2ПФ по ГОСТ 183). Общий признак: класс H обязателен по тепловому расчёту, и есть механические нагрузки на манжету при реверсе или ударных пусках.

Как ориентировать ФИФК-Т в форме при прессовании?

Стеклотканевую сторону (легко определяется по характерному тканевому рисунку на ощупь и визуально) ориентируют в сторону максимальной нагрузки на изгиб или удар в готовой детали. Для манжет — как правило, наружная или нагружаемая сторона. Конкретная ориентация фиксируется в технологической карте при отработке первой партии и не меняется в дальнейшем.

Каков режим горячего прессования для ФИФК-Т?

Температура 140–180 °C (оптимально 160–180 °C для кремнийорганики), давление 5–15 МПа (рекомендуется 10–15 МПа для плотной структуры), скорость подъёма давления 2 МПа/мин, выдержка 1–3 мин/мм толщины готовой детали. Снятие давления — после охлаждения ниже 60–70 °C. При переходе с ФИФП показатели режима требуют пересчёта: полиэфирная и кремнийорганическая марки прессуются при разных давлениях.

Какой ТУ у ФИФК-Т и почему их два?

ТУ 21-00291915-35-94 — первоначальный документ; ТУ заводы — перерегистрация тех же технических условий с изменением кода предприятия. Оба нормируют одну и ту же марку. При оформлении заказа или запросе паспорта материала укажите любой из номеров и попросите актуальный паспорт у поставщика. Общие требования к слюдопластам — ГОСТ 26103-84.

Нормативные источники

• ТУ 21-00291915-35-94 или ТУ предприятия — действующие ТУ на ФИФК-Т
• ГОСТ 26103-84 «Слюдопласты. Общие технические условия» — базовый стандарт на материал
• ГОСТ 25045-81 «Слюдопласты. Методы испытаний» — все контрольные операции
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости» — класс H (180°C), метод ускоренного термического старения
• ГОСТ 6433.3 «Методы определения электрической прочности при постоянном и переменном напряжении»
• ГОСТ 6033-66 «Бумага слюдопластовая» — требования к основе из флогопита
• Корицкий Ю.В. «Справочник по электротехническим материалам», т. 2, Энергоатомиздат, 1988 — § 19 «Слюдяные материалы»
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — гл. 11 «Слюда и слюдяные материалы»

Купить ФИФК-Т в Москве и по России

6 толщин (0,25–0,50 мм) — в наличии и под заказ. Стоимость от 1 500 ₽/кг. Отгрузка за 24 часа после оплаты. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг. Паспорт качества — в комплекте с каждой партией.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом количества, толщины и размера листа.
