Обзор: Слюдопласт формовочный ФИФП-ТПл
Форматы поставки листов: 1000×1200 и 600×1000 мм. Формат 500×600 мм — только по спецзаказу.
Формовочный
Полиэфирное
F (155 °C)
Ткань + плёнка
Слюдопласт формовочный ФИФП-ТПл — электроизоляционный материал по ТУ 21-00291915-35-94. Состоит из слоёв слюдопластовой бумаги на основе флогопита, склеенных полиэфирное связующее, с двусторонним покрытием: стеклоткань с одной стороны и плёнка ПЭТ-Э с другой. Класс нагревостойкости F (155 °C). Применяется для коллекторные манжеты с двусторонним покрытием для усиленной фиксации формы при горячем прессовании. 6 толщин в наличии и под заказ, цена от 1 500 ₽/кг.
Почему название нельзя сокращать
Флогопитовая слюдопластовая бумага на полиэфирном связующем имеет стеклоткань с одной стороны и плёнку с другой. Одинаковая часть шифра не делает исполнения равными.
Точные материалы покрытий и контролируемые свойства должны следовать из документа изготовителя и паспорта партии. Нормативную запись сохраняют целиком.
Варианты: Слюдопласт формовочный ФИФП-ТПл
Расшифровка обозначения и состав
Маркировка: Ф=Формовочный, И=Изоляционный, Ф=Флогопит, П=Полиэфирное связующее, Т=стеклоТкань, Пл=Плёнка ПЭТ-Э. Двустороннее покрытие — стеклоткань с одной стороны для механической прочности, плёнка ПЭТ с другой для удобства сборки (плёнка снимается перед последующая пропитка).
В состав ФИФП-ТПл входят:
- Слюдопластовая бумага — основа из микропластинок флогопита по ГОСТ 6033-66
- Стеклоткань — с одной стороны, для механической прочности при формовке
- Плёнка ПЭТ-Э (полиэтилентерефталатная) — с другой стороны, для удобства сборки. Снимается перед последующая пропитка готового узла
- Полиэфирное связующее — пропитывает все слои и склеивает их в единую структуру
Характеристики: Слюдопласт формовочный ФИФП-ТПл
Технические характеристики
| Технические условия | ТУ 21-00291915-35-94 |
| Базовый стандарт | ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» |
| Слюда-основа | Флогопит |
| Связующее | полиэфирное связующее |
| Покрытие | стеклоткань с одной стороны и плёнка ПЭТ-Э с другой |
| Класс нагревостойкости | F (155 °C) по ГОСТ 8865-93 |
| Длительная рабочая температура | до 155 °C |
| Гарантийный срок хранения | 6 месяцев со дня изготовления |
| Размер листа | 1000×1200 и 600×1000 мм (стандартный складской формат) |
| Сетка толщин | 6 значений: 0,25, 0,30, 0,35, 0,40, 0,45, 0,50 мм |
Сетка толщин в наличии
| Толщина | Наличие |
|---|---|
| 0,25 мм | в наличии |
| 0,30 мм | в наличии |
| 0,35 мм | в наличии |
| 0,40 мм | в наличии |
| 0,45 мм | в наличии |
| 0,50 мм | в наличии |
Применение: Слюдопласт формовочный ФИФП-ТПл

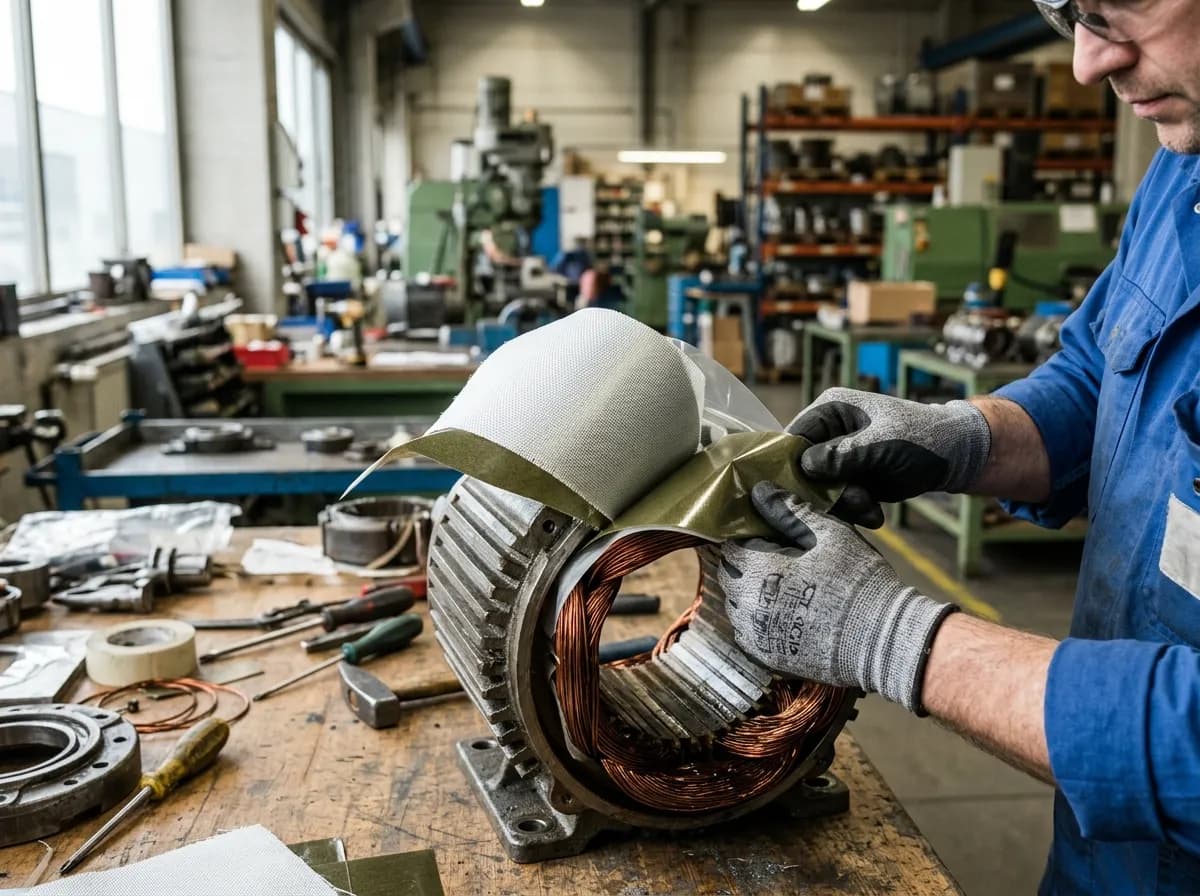

Применение ФИФП-ТПл
Коллекторные манжеты с двусторонним покрытием для усиленной фиксации формы при горячем прессовании.
Конкретные применения:
- Производство и капитальный ремонт коллекторных машин с системами изоляции класса F (155 °C)
- Изготовление коллекторных манжет с улучшенным прилеганием к стенкам паза за счёт двустороннего покрытия
- Фасонные изоляционные детали где требуется высокая стабильность формы после горячего прессования
- Применения с последующей пропиткой обмоток (плёнка снимается перед заливкой)
Технология применения
Двустороннее покрытие предотвращает расслоение пакета при горячем прессовании и обеспечивает надёжное прилегание к стенкам паза:
- Раскрой заготовки по чертежу детали
- Прогрев в термошкафу при 60-80 °C 5-10 минут до пластичности
- Формовка по оправке с прижимом — стеклоткань ориентируется наружу для контакта со стенкой паза
- Доотверждение при 130-150 °C 15-30 минут
- Перед последующая пропитка — снять защитную ПЭТ-плёнку с обратной стороны
Как подобрать материал под узел
Марку используют для формуемых манжет и фасонных изделий, когда технология требует обе разные наружные стороны. Контур и обработку согласуют вместе с конструкцией.
ФИФП-ТПл отделяется от ФИФП-Т наличием плёнки, а от ФИФК-ТПл — типом связующего. Любое отклонение проверяют до изготовления.
Ремонт
Сверяют функцию детали, прежнее обозначение и документы прошлой партии.
Повторная закупка
Сохраняют марку, норматив, размеры и параметры согласованной поставки.
Обработка
Раздельно задают исходный материал, контур, допуски, количество и операцию.
Документы: Слюдопласт формовочный ФИФП-ТПл
Документация при поставке
- Паспорт качества с фактическими значениями электрической прочности
- Паспорт качества по ТУ 21-00291915-35-94
- Товарная накладная и счёт-фактура
Хранение и транспортировка
- Сухое отапливаемое помещение, температура 15-30 °C
- Относительная влажность не более 75 % при +25 °C
- Хранение горизонтально, стопками
- Защита от прямых солнечных лучей
- Гарантийный срок хранения — 6 месяцев
Источники и нормативы
- ТУ 21-00291915-35-94 — действующие технические условия
- ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия»
- ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация»
- ГОСТ 6033-66 «Бумага слюдопластовая. Технические условия»
Купить ФИФП-ТПл в Москве и по России
6 толщин 0,25-0,50 мм — в наличии и под заказ. Цена от 1 500 ₽/кг. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru.
Подбор и заказ
Для расчёта стоимости материала, изготовления деталей и поставки можно приложить спецификацию или чертёж. Ниже — сведения, которые помогут подготовить предложение.
Как оформить однозначную заявку
Проверяют полное окончание ТПл, ТУ, расположение сторон, размеры, толщину и условия формования по чертежу. Недостающие сведения превращают в вопросы.
Для предложения нужны ФИФП-ТПл, реквизиты ТУ, ориентация листа, геометрия, количество и операция обработки. Параметры материала и детали приводят разными строками.
Основу, связующее, покрытия и форму поставки проверяют вместе. Размер выбирают внутри подтверждённой марки.
Конструкция, назначение и документ
Купить слюдопласт ФИФП-ТПл в Санкт-Петербурге
Петербургский офис работает с запросами технических специалистов и снабжения на слюдопласт формовочный ФИФП-ТПл по ТУ.
Предложение готовится после сверки марки, документа, геометрии и объёма; контакты едины для поддомена.
Вопросы про слюдопласт ФИФП-ТПл
Как получить предложение в Санкт-Петербурге?
Передать полное обозначение, ГОСТ или ТУ, размеры, количество и требования к подготовке детали.
Уточнить цену и поставку
Для расчёта стоимости в заявке можно указать известные параметры:
полная марка и нормативный документ · назначение и конструкция детали · толщина, формат и контур · количество и чертёж
Территория поставки: Санкт-Петербург и Ленинградская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Готовые материалы из наличия, не требующие изготовления, резки или обработки, отгружаем в течение 1–2 рабочих дней после поступления оплаты. Срок перевозки рассчитывается отдельно и зависит от направления и перевозчика. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.
Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
