Лента слюдинитовая ЛСМ в Санкт-Петербурге: для электромашиностроительных предприятий

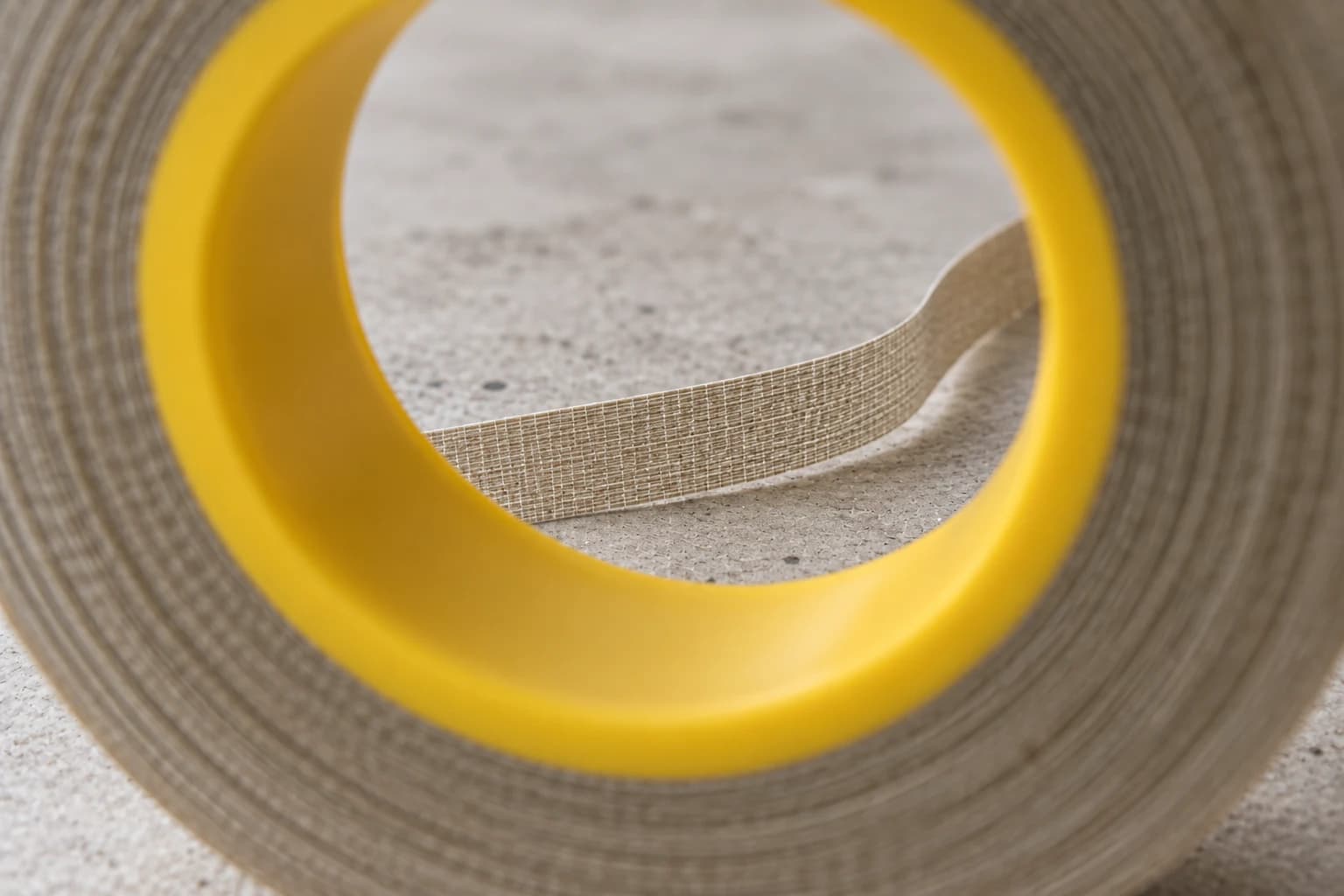

Лента слюдинитовая ЛСМ — гибкая электроизоляционная лента на основе слюдинитовой бумаги из мусковита, с модифицированным эпоксиноволачным связующим, армированная с одной стороны стеклотканью и с другой стороны полиэтилентерефталатной (ПЭТФ) плёнкой. Класс нагревостойкости — F (155 °C) по ГОСТ 8865-93, выпускается по техническим условиям ТУ 16-88 И79.0168.001 (отраслевой ТУ электротехнической промышленности, принят в 1988 году). Лента доставляется в роликах для преимущественно механизированной намотки на лентоизолировочных станках, основное назначение — корпусная изоляция стержневых обмоток электрических машин среднего напряжения до 13,8 кВ.

ЛСМ устроена как трёхслойная композиция: в центре — слюдинитовая бумага из щипаного мусковита (поверхностная плотность бумажного слоя 65 ± 4 г/м² для 0,14 мм и 85 ± 5 г/м² для 0,16 мм), с одной стороны стеклоткань 33 ± 3 г/м² (несущий элемент с прочностью на разрыв не менее 120 Н/см), с другой — ПЭТФ-плёнка 17 ± 2 г/м² (барьерный слой, повышающий электрическую прочность на участках локальных дефектов слюдяной набивки). Все три слоя пропитаны и склеены модифицированным эпоксиноволачным связующим в количестве 35 ± 5 % от массы готовой ленты. Это пропитанная лента типа resin-rich — финальные электрические и механические параметры изоляция получает после намотки и термического отверждения связующего, без обязательной вторичной вакуумно-нагнетательной пропитки.

Ключевая ниша ЛСМ — машины среднего напряжения, выше 6 кВ и до 13,8 кВ. Это диапазон, в котором обычные слюдинитовые ленты класса F (ЛСУ, Элмикатерм 524019, ЛСЭП-934-ТПл) уже работают на пределе, а корпусная изоляция стержневых обмоток требует усиленного связующего с повышенной электрической стойкостью. Модифицированный эпоксиноволачный компаунд в составе ЛСМ — это «средневольтное» решение для двигателей и генераторов, где напряжение фазы превышает 4 кВ, и стандартные эпоксидно-полиэфирные системы не обеспечивают нужного запаса на длительный ресурс.

Электрическая прочность ЛСМ — не менее 35 кВ/мм для обеих толщин. Дополнительный нормируемый параметр — тангенс угла диэлектрических потерь tg δ при 155 °C ≤ 0,45, а также текучесть связующего не менее 40 %. Текучесть здесь — это нормированная мера способности компаунда переплавляться и заполнять пустоты между витками катушки в процессе горячего отверждения. Для систем среднего напряжения это критично: при недостаточной текучести в углах катушки и на стыках витков остаются микропустоты с воздухом, в которых при работе под напряжением 6,6–13,8 кВ возникают краевые разряды и постепенное эрозионное разрушение изоляции.

Что означает марка ЛСМ

Каждый знак в обозначении ленты — функциональная характеристика по ТУ 16-88 И79.0168.001:

• Л — лента (тип материала, в отличие от листового миканита Г / Ф / П по ГОСТ 6120 / 6121 / 6122)
• С — слюдинитовая (на основе слюдинитовой бумаги — щипаного мусковита, переработанного в листовой материал; не путать со слюдопластовыми лентами серии ЛСП и со слюдяными лентами на необработанной чешуйчатой слюде)
• М — модифицированное связующее: модифицированный эпоксиноволачный компаунд. Именно эта буква — главное содержательное отличие ЛСМ от родственных серий ЛСУ (эпоксидно-полиэфирное связующее) и ЛСПМ (эпоксидно-полиэфирное + полиимидная плёнка). Модификация эпоксиноволочной смолы добавками-пластификаторами и ускорителями полимеризации даёт компаунду повышенную электрическую стойкость в диапазоне 6–14 кВ при сохранении класса F по нагревостойкости.

Историческая логика обозначения «М» в советских отраслевых ТУ электроизоляционных материалов: буква использовалась для марок с модифицированным связующим, где базовая полимерная основа дополнительно химически перерабатывалась под конкретную задачу (повышение электропрочности, улучшение текучести при отверждении, устранение остаточной липкости после полимеризации). Для ЛСМ модификация была направлена прежде всего на повышение нагрузочной способности изоляции в диапазоне средних напряжений — той области, в которой советская электротехническая промышленность производила тысячи серий двигателей для горнообогатительных, металлургических и нефтяных предприятий.

Толщины и геометрия поставки

В отличие от серии ЛСК-110 с пятью нормированными толщинами и от ЛСУ с двумя тонкими толщинами, у ЛСМ ТУ 16-88 И79.0168.001 нормирует две относительно толстые толщины — 0,14 и 0,16 мм. Подложки фиксированы: постоянно стеклоткань с одной стороны и ПЭТФ-плёнка с другой. Подложечных модификаций (ТТ — две стеклоткани, СПл — стеклосетка вместо ткани) для ЛСМ ТУ не предусматривает.

Толщина, мм	Допуск	Поверхн. плотность г/м²	Стеклоткань г/м²	ПЭТФ-плёнка г/м²	Слюда г/м²
0,14	+0,02 / −0,01	200 ± 30	33 ± 3	17 ± 2	65 ± 4
0,16	± 0,02	220 ± 30	33 ± 3	17 ± 2	85 ± 5

Источник — ТУ 16-88 И79.0168.001, таблицы состава ленты. Типовая ширина ролика — 15, 20, 23, 25, 30, 35 мм по согласованию с заказчиком; диаметр ролика 100 ± 10 мм; внутренний диаметр втулки 35 ± 3 мм. Длина намотки на ролик — по требованию.

Логика толщинного ряда у ЛСМ принципиально иная, чем у тонкостенных лент серий ЛСК-110, ЛСУ или ЛСКН-100: основной прирост массы между 0,14 и 0,16 мм даёт увеличение массы слюдяной бумаги (с 65 до 85 г/м², рост на 31 %) при неизменной массе стеклоткани, плёнки и почти неизменной массе связующего. Это означает, что обе толщины ЛСМ работают как «слюдяные» — пробивная стойкость определяется именно слюдой, а не плёнкой и не связующим. Электрическая прочность остаётся на уровне 35 кВ/мм для обеих толщин — характерное свойство «слюдо-доминирующих» лент.

Технические характеристики ЛСМ

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O)
Связующее	Модифицированный эпоксиноволачный компаунд (класса F), 35 ± 5 % массы ленты
Подложка с одной стороны	Стеклоткань 33 ± 3 г/м² (по ГОСТ 19170-73)
Подложка с другой стороны	Полиэтилентерефталатная (ПЭТФ) плёнка 17 ± 2 г/м² (по ГОСТ 24234-80)
Массовая доля слюды, не менее	30 % (для 0,14 мм) / 33 % (для 0,16 мм)
Массовая доля связующего	35 ± 5 %
Массовая доля летучих, не более	1,5 %
Текучесть связующего, не менее	40 %
Класс нагревостойкости	F, длительно до 155 °C (ГОСТ 8865-93)
Электрическая прочность средняя	35 кВ/мм (обе толщины)
Тангенс угла потерь при 155 °C	не более 0,45
Удельная разрушающая нагрузка при растяжении	не менее 120 Н/см (обе толщины)
Поверхностная плотность ленты	200 ± 30 г/м² (0,14 мм) / 220 ± 30 г/м² (0,16 мм)
Режим отверждения связующего	3–5 часов при 160 °C
Подогрев перед намоткой	обязательно 50–70 °C (для размягчения связующего)
Способ намотки	преимущественно механизированный (на лентоизолировочных станках с обогревом ролика)
Гарантийный срок хранения	4 месяца при 15–35 °C / 8 месяцев при 5 °C
Поставка	Ролики; ширина — по согласованию (типовой ряд 15, 20, 23, 25, 30, 35 мм); диаметр 100 ± 10 мм; внутренняя втулка 35 ± 3 мм

Источник — ТУ 16-88 И79.0168.001, разделы по электрическим, механическим и технологическим характеристикам. Тангенс угла потерь в исходном состоянии (+20 °C) и пробивное напряжение «в отдельных точках» в этом ТУ напрямую не нормируются — контролируется средняя электрическая прочность партии и tg δ при рабочей температуре класса. Это типично для отраслевых ТУ на ленты класса F с эпоксиноволачным связующим, ориентированных на стержневые обмотки среднего напряжения.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем цена с учётом необходимой толщины и ширины ролика, согласуем сроки поставки и наличие на складе.

Условное обозначение ЛСМ при заказе

По ТУ 16-88 И79.0168.001 в обозначение ленты при заказе входят: марка, толщина, ширина ролика, ТУ. Примеры:

Толщина 0,14 мм, ширина ролика 25 мм	Лента ЛСМ 0,14×25 ТУ 16-88 И79.0168.001
Толщина 0,16 мм, ширина ролика 30 мм	Лента ЛСМ 0,16×30 ТУ 16-88 И79.0168.001
Толщина 0,16 мм, ширина 35 мм, по чертежу заказчика	Лента ЛСМ 0,16×35 ТУ 16-88 И79.0168.001 по черт. № __

Для ЛСМ предусмотрен стандартный ряд ширин 15, 20, 23, 25, 30, 35 мм; нестандартные узкие ширины 4–10 мм для микродвигателей и широкие более 35 мм для крупных стержневых обмоток — по согласованию. При заказе указывайте кроме того количество роликов и желаемую длину намотки на ролик.

Электрические характеристики ЛСМ по толщинам

Удельная электрическая прочность остаётся постоянной, общая пробивная стойкость растёт пропорционально толщине. Для ЛСМ ТУ 16-88 И79.0168.001 нормирует одинаковые значения электрической прочности для обеих толщин — это особенность лент со «слюдо-доминирующей» конструкцией, где увеличение толщины происходит за счёт массы слюдяной бумаги, а не плёнки или связующего.

Толщина, мм	Эл. прочность кВ/мм, не менее	tg δ при 155 °C	Текучесть %	Прочность Н/см	Поверхн. плотность г/м²
0,14 (+0,02 / −0,01)	35	≤ 0,45	≥ 40	≥ 120	200 ± 30	К товару →
0,16 ± 0,02	35	≤ 0,45	≥ 40	≥ 120	220 ± 30	К товару →

Источник — ТУ 16-88 И79.0168.001, основная таблица электрических, механических и технологических характеристик. Пробивное напряжение «в отдельных точках» в кВ для ЛСМ напрямую не нормируется — нормируется средняя электрическая прочность партии и tg δ при рабочей температуре. Текучесть 40 % — отдельный нормируемый параметр, отсутствующий у большинства слюдинитовых лент класса F (например, у ЛСУ или Элмикатерм 524019); это особенность ЛСМ как ленты для среднего напряжения, где заполнение пустот между витками при отверждении принципиально важно.

Расчётное пробивное напряжение для двух слоёв с полуперекрытием: 35 кВ/мм × 0,14 мм × 2 = 9,8 кВ для 0,14 мм; 35 кВ/мм × 0,16 мм × 2 = 11,2 кВ для 0,16 мм. Для трёх слоёв (типовое число для корпусной изоляции стержневых обмоток на 6,6–13,8 кВ): 14,7 кВ для 0,14 мм и 16,8 кВ для 0,16 мм. При коэффициенте запаса k_зап = 3 эти значения соответствуют рабочим напряжениям корпус-сердечник 4,9–5,6 кВ (для трёх слоёв 0,14 мм) и 5,6 кВ (для трёх слоёв 0,16 мм). Для длительной работы под 13,8 кВ корпусную изоляцию выполняют четырьмя–шестью слоями ЛСМ толщиной 0,16 мм с последующей пропиткой эпоксидным компаундом класса F.

Класс нагревостойкости F по ГОСТ 8865-93

Класс нагревостойкости F — один из семи стандартных классов изоляционных систем по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация». Длительная допустимая рабочая температура для класса F составляет 155 °C. Для ЛСМ ограничивающим элементом класса является ПЭТФ-плёнка: сама слюдинитовая бумага из мусковита термостойка значительно выше (по Корицкому Ю.В. — до 600 °C для мусковита кратковременно), стеклоткань держит 500–600 °C, модифицированный эпоксиноволачный компаунд работает в диапазоне до 155–170 °C — но именно ПЭТФ при длительной эксплуатации выше 155 °C первой теряет эластичность и становится хрупкой.

Особенность ЛСМ в группе лент класса F — связующее принципиально способно работать выше 155 °C. Эпоксиноволачные смолы исторически применялись для систем класса H (180 °C) с другими подложками. У ЛСМ класс ограничен «снизу» именно конструктивом плёнки — конструктор ленты выбрал ПЭТФ для совместимости с массовыми пропиточными системами F-класса и удешевления, пожертвовав потенциалом по нагревостойкости. На практике это означает, что ЛСМ при кратковременных пиках до 165–170 °C (например, при пуске крупного двигателя из холодного состояния) держится без катастрофических последствий, тогда как ленты с эпоксидно-полиэфирным связующим (ЛСУ, ЛСЭП-934-ТПл) при тех же пиках начинают деградировать быстрее.

Что произойдёт при длительной эксплуатации ЛСМ выше 155 °C? На первой стадии (155–175 °C, сотни часов) ПЭТФ-плёнка медленно теряет эластичность; на второй (175–185 °C, тысячи часов) появляются микротрещины в плёночном слое, барьерный эффект против локальных пробоев пропадает, электрическая прочность падает на 20–30 % от паспортного значения. На третьей стадии (выше 185 °C) деградирует и эпоксиноволачный компаунд — теряет адгезию к слюде и подложкам, лента начинает расслаиваться. Полный отказ изоляции наступает обычно через 1500–4000 часов на температурах 165–180 °C — в зависимости от циклов нагрева/охлаждения и наличия пропитки.

Для длительной работы выше 155 °C нужны ленты класса H (180 °C) или класса C (200–220 °C) с кремнийорганическим или полиимидным связующим: ЛСПМ (полиимидная плёнка), ЛСКВ (кремнийорганический компаунд), а помимо этого серии Микатерм 452 и Элмикатерм 529099 — подробнее в разделе слюдинитовые ленты.

Отраслевые применения ЛСМ

Корпусная изоляция стержневых обмоток среднего напряжения 6,6–13,8 кВ

Главное и определяющее применение ЛСМ — корпусная изоляция стержневых обмоток статоров крупных асинхронных и синхронных двигателей среднего напряжения. Диапазон 6,6–13,8 кВ — это электродвигатели для приводов мощных компрессоров, насосов, вентиляторов на нефтеперерабатывающих заводах, металлургических комбинатах, угольных шахтах, цементных производствах. Корпусная изоляция выполняется укладкой 4–6 слоёв ЛСМ толщиной 0,16 мм на стержень обмотки с перекрытием 50 %, после чего стержень помещается в паз статора и обмотка проходит горячее отверждение в сушильной печи 3–5 часов при 160 °C — режим, при котором модифицированный эпоксиноволачный компаунд переходит из размягчённого состояния, достигаемого подогревом ролика 50–70 °C на станке, в твёрдое сшитое состояние с заполнением микропустот между слоями за счёт текучести 40 %.

Доставка в Санкт-Петербурге обычно 5-7 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Для этой ниши ЛСМ — рабочая лошадка отечественной электротехнической промышленности с конца 1980-х. Конкретные индексы серий машин уточняются по чертежам конкретного предприятия, но типовые применения включают синхронные двигатели мощностью 1–10 МВт класса F, асинхронные двигатели взрывозащищённого исполнения для нефтехимии, электроприводы магистральных компрессоров газоперекачивающих агрегатов.

Турбогенераторы среднего напряжения

Турбогенераторы класса F мощностью до 50 МВт с номинальным напряжением 6,3–13,8 кВ применяют ЛСМ для корпусной изоляции стержневых обмоток статора. На крупных турбогенераторах (выше 100 МВт) обычно класс H или C с другими лентами (Микасил, Микатерм 452, ЛСКВ), а ЛСМ остаётся средним сегментом — ниша «промышленных» турбогенераторов на ТЭЦ, котельных, заводских электростанциях. При капитальном ремонте таких машин ЛСМ — типовой выбор для перемотки статорной обмотки.

Гидрогенераторы малых и средних ГЭС

Гидрогенераторы малых и средних ГЭС с напряжением 6,3–10,5 кВ — ещё одно типовое применение ЛСМ. В условиях гидрогенераторов изоляция работает в относительно мягком тепловом режиме, но с большим числом пусков-остановок и сезонными перепадами нагрузки. Способность ЛСМ выдерживать кратковременные тепловые пики при пуске и устойчивость связующего к циклическим нагрузкам делают ленту подходящей для этого применения.

Тяговые двигатели магистрального и городского транспорта

Тяговые электродвигатели магистральных электровозов и крупных пригородных электропоездов с номинальным напряжением 1500–3000 В постоянного тока (на питающую систему 6–25 кВ переменного с выпрямителями) используют ЛСМ для корпусной изоляции якорных обмоток. Здесь работает другой механизм нагрузки на изоляцию — ударные циклические перегрузки при работе под пиковыми токами и сильные вибрации на ходу, к которым модифицированный эпоксиноволачный компаунд особенно устойчив. Для классической советской серии ЭПЛ-серии и аналогов ЛСМ — штатная лента для изоляции якорей класса F.

Ремонт электрических машин среднего напряжения

Существенная доля поставок ЛСМ в России идёт на ремонт ранее выпущенных машин: с конца 1980-х выпущено большое количество электродвигателей и генераторов среднего напряжения класса F с обмотками, в чьих исходных чертежах указана именно лента ЛСМ. При капитальном ремонте таких машин ремонтные базы традиционно эксплуатируют ту же марку — для сохранения паспортных характеристик и без необходимости пересогласования с ОТК. Замена ЛСМ на ленту другого ТУ при ремонте машин на 13,8 кВ — формально допустима, но требует подтверждения совместимости с пропиточным составом и проверки выдерживаемого напряжения корпус-сердечник.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — подберём толщину под конкретную мощность и напряжение машины, согласуем тип пропиточного состава.

Технология намотки и отверждения ЛСМ

Принципиальное технологическое отличие ЛСМ от лент серий ЛСУ, ЛСК-110-ТПл, Элмикатерм 524019 — обязательный подогрев ролика перед намоткой до 50–70 °C. При комнатной температуре модифицированный эпоксиноволачный компаунд связующего находится в твёрдо-эластичном состоянии и не обеспечивает нужной адгезии между витками при укладке. Подогрев на станке (или предварительно в термошкафу) переводит компаунд в липко-эластичное состояние, в котором лента ложится на катушку плотно, без воздушных карманов между слоями.

Способ намотки — преимущественно механизированный, на лентоизолировочных станках с программным управлением натяжения, шага и температуры подогрева ролика. Ручная намотка ЛСМ возможна, но затруднена двумя факторами: во-первых, требуется поддерживать температуру ролика 50–70 °C весь процесс (на ручной намотке ролик быстро остывает); во-вторых, лента толстая (0,14–0,16 мм) и плотная (200–220 г/м²), что требует значительных усилий при формировании укладки на стержень обмотки. Для ремонтных работ малой партии иногда используют ручную намотку с принудительным подогревом ролика феном или термоэлементом — но это вынужденная мера, не штатная технология.

Характеристики механизированной намотки:

• Температура ролика на станке: 50–70 °C (контроль термопарой)
• Скорость намотки: 0,2–0,6 м/с (медленнее, чем для тонких лент ЛСУ — ЛСМ толще и требует более точной укладки)
• Натяжение ленты: 15–25 Н для 0,14 мм; 20–30 Н для 0,16 мм
• Перекрытие: 50 % (полуперекрытие) для большинства слоёв; 67 % (треть-перекрытие) на участках выхода из паза и в углах катушки
• Число слоёв: 2 для машин до 6,6 кВ, 3–4 для 10–11 кВ, 4–6 для 13,8 кВ

Режим отверждения связующего: 3–5 часов при температуре 160 °C в сушильной печи. Это значительно быстрее, чем у ЛСУ (16 часов при 160–180 °C) — преимущество модифицированного эпоксиноволачного компаунда в технологии. Сокращение цикла отверждения с 16 до 3–5 часов для серийного производства машин среднего напряжения — это в 3–4 раза больше пропускной способности сушильной печи и пропорциональная экономия энергии. На этой стадии связующее переходит из вязко-эластичного состояния в твёрдое сшитое, заполняя пустоты между слоями за счёт текучести 40 % и образуя монолитную изоляцию между витками катушки и сердечником статора.

После отверждения механическая прочность изоляции возрастает в 5–8 раз относительно «зелёного» состояния, электрическая — на 15–25 %. Контроль качества отверждения — измерение твёрдости по Шору D в нескольких точках обмотки, проверка отсутствия липкости при +20 °C, выборочное измерение электрической прочности на образцах-свидетелях, заложенных в сушильную печь вместе с обмоткой.

Как выбрать толщину и число слоёв ЛСМ под рабочее напряжение

Выбор толщины и числа слоёв ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_ном,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_ном — номинальное рабочее напряжение между изолируемыми элементами. Для пропиточных систем с ЛСМ (после отверждения связующего) типичный коэффициент запаса для среднего напряжения — 3–4, что ниже, чем для лент общего назначения (4–5), за счёт дополнительной электрической прочности отверждённого эпоксиноволачного компаунда и плёночного барьера.

Практический алгоритм для корпусной изоляции стержневых обмоток:

1. Определить фазное напряжение машины U_ф (равно линейному, делённому на √3): для 6,6 кВ это 3,8 кВ; для 10 кВ — 5,8 кВ; для 13,8 кВ — 7,9 кВ.
2. Задать k_зап = 3 для общих условий или k_зап = 4 для условий с повышенной влажностью / частыми пусками / тяжёлым климатическим исполнением.
3. Вычислить требуемое пробивное напряжение слоя: U_сл = k_зап × U_ф.
4. Подобрать число слоёв ЛСМ выбранной толщины так, чтобы итоговое пробивное напряжение было не ниже U_сл. С учётом полуперекрытия один «эффективный» слой даёт пробивное E_пр × 2t (где t — толщина одного слоя ленты).

Пример расчёта корпусной изоляции для двигателя 13,8 кВ:

U_ф = 13800 / √3 ≈ 7960 В = 7,96 кВ
k_зап = 3 → U_сл ≈ 23,9 кВ
Размер по толщине 0,16 мм с E_пр = 35 кВ/мм даёт одиночный «эффективный» слой ≈ 11,2 кВ; для 23,9 кВ нужно 3 слоя (33,6 кВ — запас по этой выкладке 4,2-кратный по фазному).
Альтернатива: при пропитке эпоксидным компаундом класса F двух слоёв 0,16 мм может быть достаточно — пропитка добавляет 25–35 % к электрической прочности отверждённой системы.

Для напряжения 10 кВ (фазное ≈ 5,8 кВ) типовое решение — 2 слоя 0,16 мм с пропиткой или 3 слоя 0,14 мм без пропитки. Для 6,6 кВ — два слоя 0,14 мм с полуперекрытием. Для 3,3 кВ и ниже ЛСМ не оптимальна по экономике: тонкие ленты ЛСУ или Элмикатерм 524019 при той же электрической прочности дают выигрыш в коэффициенте заполнения паза и в массе обмотки.

Место ЛСМ в номенклатуре слюдинитовых лент

Слюдинитовые ленты группируются по нескольким признакам: по типу слюдяной бумаги (мусковит / флогопит), по связующему (эпоксидное / эпоксидно-полиэфирное / эпоксиноволачное / кремнийорганическое / каучуковый лак для VPI), по подложкам, по классу нагревостойкости, по применению (общепромышленные / среднее напряжение / высокое напряжение). ЛСМ занимает позицию «средневольтной» ленты класса F — это узкоспециализированное решение для машин 6,6–13,8 кВ, отличающееся от массовых лент общего назначения именно модифицированным эпоксиноволачным связующим.

Лента	Связующее	Класс / темп.	Хранение мес	Толщины мм	Эл.прочн. кВ/мм	Применение
ЛСМ (этот раздел)	Эпоксиноволачное модиф.	F / 155 °C	4 / 8	0,14; 0,16	35	Корпусная, до 13,8 кВ
ЛСУ	Эпоксидно-полиэфирное	F / 155 °C	12 / 24	0,10; 0,13	35 / 45	До 6 кВ, общепром
ЛСПМ	Эпоксидно-полиэфирное + полиимид. плёнка	H / 180 °C	12 / 24	0,11; 0,13	40 / 45	Низковольтные класса H
ЛСК-110-ТПл	Компаундное эпоксидное	B / 130 °C	3 / 6	0,08–0,15	26–49	До 6 кВ, класс B
Элмикатерм 524019	Эпоксидно-полиэфирное	F / 155 °C	6 / 12	0,08–0,15	30–45	До 6 кВ, современный аналог ЛСУ

В семействе слюдинитовых лент класса F (155 °C) ЛСМ — единственная серия, специально разработанная для напряжений выше 6 кВ. ЛСУ, Элмикатерм 524019, ЛСЭП-934-ТПл — все ограничены 6 кВ из-за электрической стойкости связующего. Для 6,6 кВ и выше ЛСМ — фактически безальтернативное решение в классе F; в классе H (180 °C) для среднего напряжения работает ЛСКВ (кремнийорганическое связующее, до 11 кВ) и Микатерм 452 (до 13,8 кВ при пропитке).

Современные аналоги ЛСМ — Элмикатерм 524019 и сравнение

Прямого «функционального» аналога ЛСМ — пропитанной слюдинитовой ленты класса F с эпоксиноволачным связующим для напряжений до 13,8 кВ — на современном российском рынке нет. Близкий по применению современный аналог — лента Элмикатерм 524019, но с принципиальными отличиями:

Параметр	ЛСМ	Элмикатерм 524019	Комментарий
Класс нагревостойкости	F (155 °C)	F (155 °C)	Одинаковый класс
Связующее	Эпоксиноволачное модифицированное	Эпоксидно-полиэфирное	Разный химический класс полимеров
Применение по напряжению	до 13,8 кВ	до 6 кВ	ЛСМ — единственная для среднего напряжения класса F
Толщины мм	0,14; 0,16	0,08; 0,10; 0,11; 0,13; 0,15	У Элмикатерм шире номенклатура тонких толщин
Эл. прочность кВ/мм	35	30–45	Сопоставимо для перекрывающих толщин
Гарантийный срок 15–35 °C	4 месяца	6 месяцев	У Элмикатерм длиннее на 50 %
Гарантийный срок 5 °C	8 месяцев	12 месяцев	У Элмикатерм длиннее на 50 %
Подогрев перед намоткой	50–70 °C обязательно	не требуется	У ЛСМ обязательный подогрев из-за связующего
Способ намотки	Преимущественно механизированный	Ручной и механизированный	У Элмикатерм проще для ремонтных работ
Режим отверждения	3–5 ч при 160 °C	16 ч при 160–180 °C	У ЛСМ цикл в 3–4 раза короче

Вывод: замена ЛСМ на Элмикатерм 524019 для машин выше 6 кВ не корректна — Элмикатерм рассчитана на напряжения до 6 кВ, и переход на неё для двигателя 13,8 кВ потребует увеличить число слоёв в 1,5–2 раза с пропорциональным ростом расхода материала и потерей коэффициента заполнения паза. Обратная замена Элмикатерм 524019 на ЛСМ для машин до 6 кВ возможна, но не оправдана: ЛСМ дороже, требует подогрева ролика и преимущественно механизированной намотки, а гарантийный срок хранения у неё короче.

Замена ЛСМ на ленту класса B (например ЛСК-110-ТПл) для машин класса F — недопустима: лента класса B не выдержит длительную работу при 155 °C. Замена на ЛСУ (то же класс F, но до 6 кВ) — недопустима для машин выше 6 кВ. Для систем класса H (180 °C) и выше ЛСМ кроме того не годен — нужна ЛСПМ с полиимидной плёнкой или ЛСКВ с кремнийорганическим связующим.

В рамках номенклатуры ИзолитПром ЛСМ заменяет ленты ЛСЭП-934-ТПл, ЛИФТ-3Б, ЛСК-110-СПл и ЛСК-110-ТПл в применениях, где требуется именно класс F с напряжением выше 6 кВ. Современный аналог в классе H 180 °C для среднего напряжения — лента Элмикатерм 524099 (закодирована буквами «99» в индексе) с эпоксидно-полиэфирным связующим и полиимидной плёнкой; в классе C 220 °C — Микатерм 452 на кремнийорганическом связующем.

Совместимость с пропиточными составами

ЛСМ — лента типа resin-rich: финальная электрическая прочность и механическая монолитность изоляции достигаются после термического отверждения связующего самой ленты при 160 °C × 3–5 часов, без обязательной вторичной пропитки. Это её принципиальное отличие от непропитанных лент серии ЛСКН (ЛСКН-135-ТПл, ЛСКН-160-ТТ, ЛСКН-F-100-ТПл), которые предназначены исключительно для технологии вакуумно-нагнетательной пропитки (VPI) и без пропитки работоспособной изоляции не дают.

Возможны два режима эксплуатации ЛСМ:

1. Без последующей пропитки — после намотки и отверждения связующего самой ленты при 160 °C × 3–5 часов обмотка имеет работоспособную изоляцию с паспортными электрическими и механическими характеристиками. Это базовый режим для машин среднего напряжения с числом слоёв 3–6, ремонтных работ, мелкосерийного производства.
2. С дополнительной пропиткой эпоксидным или эпоксидно-полиэфирным составом класса F — для повышения электрической прочности на 25–35 % и улучшения механической стойкости в системах с интенсивными вибрациями. Применяется для крупных машин ответственного назначения (генераторы ТЭЦ, компрессорные приводы магистральных газопроводов, тяговые двигатели магистральных электровозов).

Совместимые пропиточные составы для систем класса F с ЛСМ:

• Эпоксидно-полиэфирные компаунды класса F — основная группа: КП-303Н, КП-50, ПЭ-9151, ПЭ-9153 (отверждение при 130–155 °C). Дают максимальную электрическую прочность системы; используются на ответственных машинах среднего напряжения.
• Эпоксидные компаунды класса F — ЭП-91, ЭП-220 (отверждение при 130–140 °C). Хорошая совместимость с эпоксиноволачным связующим самой ленты.
• Эпоксидно-ангидридные компаунды — ПК-11, ПК-21 (для технологии VPI на крупных машинах). Совместимы с ЛСМ как с дополнительной пропиткой; типовая комбинация для турбо- и гидрогенераторов среднего напряжения.

Несовместимые составы:

• Кремнийорганические лаки (КО-916, КО-921, КО-964Н) — отверждаются при 180–200 °C, что превышает класс F ленты по плёнке. ПЭТФ-плёнка ленты при таких температурах теряет свойства.
• Битумные пропитки — устарели, химически частично растворяют эпоксиноволачное связующее ленты.
• Лаки класса B на основе масляно-глифталевого или битумно-масляного составов — формально совместимы, но снижают общий класс системы до B, теряя преимущество класса F самой ленты. Для систем класса B экономнее использовать ЛСК-110-ТПл.

ТУ 16-88 И79.0168.001 и его особенности

ТУ 16-88 И79.0168.001ТУ — отраслевой нормативный документ электротехнической промышленности СССР, принят в 1988 году. Шифр расшифровывается:

• 16-88 — отраслевой ТУ электротехнической отрасли (код 16) выпуска 1988 года
• И79 — индекс группы изделий: лентоформатные изоляционные материалы класса F
• 0168.001 — внутренний регистрационный номер документа в группе И79

Этот ТУ — отраслевой советский стандарт, не привязанный к конкретному производителю. Он действует для всех предприятий, выпускающих ленту по этому документу, и в том виде сохраняется в технической документации десятков серий машин среднего напряжения, выпущенных с конца 1980-х по настоящее время. При закупке у нескольких поставщиков лента ЛСМ должна быть идентичной по нормированным параметрам — это и есть смысл отраслевого ТУ. На практике мелкие отличия между производителями возможны: размер по толщине и плотность подложек могут варьироваться в пределах допусков, незначительно расходятся значения поверхностной плотности готовой ленты, но электрическая прочность 35 кВ/мм, tg δ при 155 °C ≤ 0,45 и текучесть ≥ 40 % должны соблюдаться у всех поставщиков.

Особенности ТУ 16-88 И79.0168.001 в сравнении с ТУ 16-91 на серию ЛСУ:

• Год принятия 1988 vs 1991 — ЛСМ старше серии ЛСУ на три года; разработка ЛСМ велась под задачу машин среднего напряжения, ЛСУ — позже под задачу общепромышленной унификации
• Связующее — у ЛСМ нормировано модифицированное эпоксиноволачное; у ЛСУ — эпоксидно-полиэфирное
• Подогрев перед намоткой — у ЛСМ нормирован обязательный 50–70 °C; у ЛСУ запрещён подогрев выше 50 °C
• Режим отверждения — у ЛСМ 3–5 ч при 160 °C; у ЛСУ 16 ч при 160–180 °C
• Текучесть связующего ≥ 40 % — нормируется у ЛСМ, не нормируется у ЛСУ

Если для применения ленты критичны параметры, не нормируемые в этом ТУ (пробивное напряжение в отдельных точках, удельное объёмное сопротивление, влагопоглощение) — они запрашиваются у производителя дополнительно как справочные измерения партии.

Контроль качества и паспорт партии ЛСМ

Каждая партия ЛСМ поставляется с паспортом качества, в котором указываются:

• Полное обозначение — марка, толщина, ширина ролика, ТУ 16-88 И79.0168.001
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний: толщина с допусками, поверхностная плотность, массовая доля связующего, массовая доля летучих, текучесть связующего, электрическая прочность, tg δ при 155 °C, удельная разрушающая нагрузка
• Качество визуального осмотра — отсутствие складок, разрывов, утолщений, отслоения подложек, остаточной липкости поверхности при +20 °C
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу — паспорт качества ТУ 16-88 и расширенный паспорт партии (повторное измерение электропрочности после термоциклирования, измерение tg δ при промежуточных температурах от +20 до +155 °C, измерение пробивного напряжения «в отдельных точках»). Для поставок в энергетику и оборонную промышленность дополнительно проводятся расширенные испытания по требованиям заказчика, включая контроль геометрических параметров на каждом ролике и испытание на стойкость к напряжению повышенной частоты.

Срок действия паспорта качества равен гарантийному сроку хранения ленты — 4 месяца от даты выпуска при хранении 15–35 °C или 8 месяцев при 5 °C. По истечении гарантийного срока возможна повторная аттестация партии — повторное испытание электрической прочности, текучести связующего и проверка отсутствия преждевременной полимеризации. Партии, не прошедшие повторную аттестацию, утилизируются.

Типичные ошибки при выборе и применении ЛСМ

1. Намотка без подогрева ролика по инерции от лент серий ЛСУ или ЛСК-110-ТПл

Намотчики, привыкшие работать с лентами без подогрева (ЛСУ, Элмикатерм 524019, ЛСК-110-ТПл), иногда используют ту же технологию к ЛСМ. Это критическая ошибка: при комнатной температуре модифицированный эпоксиноволачный компаунд связующего ЛСМ находится в твёрдо-эластичном состоянии и не даёт адгезии между витками. Лента ложится на катушку с воздушными карманами между слоями, в которых при работе под напряжением среднего класса возникают краевые разряды и быстрое эрозионное разрушение изоляции. Для ЛСМ намотка идёт строго с подогревом ролика 50–70 °C — это её принципиальное технологическое отличие от лент общего назначения.

2. Подогрев ролика выше 80 °C

Обратная ошибка — слишком высокий подогрев. При нагреве ролика выше 80 °C начинается преждевременная полимеризация модифицированного эпоксиноволачного компаунда: лента склеивается в ролике, при разматывании на станке рвётся в местах, где соседние слои спаялись. Регламент 50–70 °C — это не диапазон по выбору намотчика, а нормированный коридор технологии: ниже 50 °C компаунд не размягчается до нужной липкости, выше 70 °C начинается полимеризация. Контроль температуры — термопарой на станке, не «на ощупь».

3. Применение ЛСМ для машин до 3,3 кВ

Использование «универсальной» ЛСМ для всего диапазона напряжений — экономически неоправданно. Для машин до 6 кВ лента ЛСУ или Элмикатерм 524019 при той же электрической прочности дают лучший коэффициент заполнения паза (0,10–0,13 мм против 0,14–0,16 мм у ЛСМ), требуют меньше слоёв и не требуют подогрева ролика. ЛСМ — узкоспециализированная лента для напряжений выше 6 кВ. Для машин 380 В – 6 кВ выбор ЛСМ — переплата за нерационально применяемые характеристики.

4. Эксплуатация при температуре выше 155 °C

Соблазн «вытянуть» класс F на 165–175 °C при перегрузках машины приводит к ускоренной деградации ПЭТФ-плёнки и потере электрической прочности на 25–40 % за 1500–4000 часов работы. Само эпоксиноволачное связующее способно работать выше 155 °C (потенциально до 170 °C кратковременно), но ПЭТФ-плёнка в составе ленты — нет. Если конструктивно требуется длительная работа выше 155 °C — нужна замена на ленту класса H (Элмикатерм 524099 с полиимидной плёнкой, ЛСПМ, Микатерм 452); попытка «продержаться на ЛСМ» приводит к преждевременному пробою обмотки.

5. Использование роликов с истёкшим гарантийным сроком хранения

Гарантийный срок хранения ЛСМ — всего 4 месяца при 15–35 °C и 8 месяцев при 5 °C, что значительно короче, чем у ЛСУ (12 / 24 месяца) или Элмикатерм 524019 (6 / 12). Это «слабое место» ЛСМ для складов с нерегулярным потреблением: ролики имеют тенденцию накапливаться на полке после 4–5 месяцев и переходить в категорию «истёкших». После истечения срока хранения модифицированный эпоксиноволачный компаунд начинает медленную предполимеризацию, при намотке лента крошится в ролике, при отверждении не достигается нужная монолитность изоляции. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация. Покупателю стоит планировать заказы ЛСМ под конкретные намоточные работы, а не «на склад впрок».

6. Замена ЛСМ на ленты для напряжений выше 6 кВ без проверки числа слоёв

Если в чертежах машины 13,8 кВ указано «ЛСМ 0,16 мм, 4 слоя», и на склад привезли вместо неё ЛСУ 0,13 мм с электропрочностью 45 кВ/мм — формально «электропрочность даже выше». Но такая замена допустима только при пересчёте числа слоёв с учётом разной толщины и применимости связующего: ЛСУ не рассчитана на длительную работу под напряжением выше 6 кВ корпус-сердечник, и просто увеличить число слоёв ЛСУ до эквивалентной толщины ленты ЛСМ — недостаточно. Замена требует согласования с конструктором или ОТК ремонтной базы.

Хранение и транспортировка ЛСМ

Условия хранения по ТУ 16-88 И79.0168.001:

• Температура воздуха в складском помещении: 15–35 °C (гарантийный срок 4 месяца) или 5 °C (гарантийный срок 8 месяцев). При хранении на холоде — обязательная выдержка в условиях цеха минимум 2 часа перед намоткой; конденсат при «доставке из холодильника на станок» нарушает адгезию связующего и качество отверждения.
• Относительная влажность: 45–75 %. Длительное превышение 80 % снижает электропрочность ленты на 15–25 % за счёт набухания слюдинитовой бумаги; ниже 45 % — ПЭТФ-плёнка теряет эластичность, лента становится хрупкой.
• Защита от прямых солнечных лучей и источников тепла — закрытые стеллажи или картонные коробки в темноте. Ультрафиолет ускоряет старение ПЭТФ-плёнки и эпоксиноволачного связующего; контакт с источниками тепла выше 35 °C даёт локальную предполимеризацию связующего на освещённой стороне ролика.
• Положение роликов: вертикально на торце с прокладками между рядами; допустимо горизонтальное хранение в один слой на жёстком основании. Стопирование роликов «башней» более чем на 4–5 ярусов недопустимо — деформация нижних роликов от веса верхних даёт продольные морщины ленты при размотке.

Транспортировка — в крытом транспорте (автомобильном, железнодорожном) с защитой от атмосферных осадков и солнца. Допустимая температура при транспортировке –40…+40 °C; время в пути не должно сокращать общий гарантийный срок более чем на 25 % (для ЛСМ это значит — «не более 1 месяца в пути при хранении 15–35 °C»). При погрузке-разгрузке исключают удары роликов и падения с высоты — деформация ролика ведёт к продольным морщинам ленты при размотке и невозможности механизированной намотки.

По прибытии ленты на склад заказчика — проверка целостности упаковки, дат выпуска и срока хранения, выборочная визуальная проверка состояния роликов: отсутствие смещения слоёв на торце ролика, отсутствие подсохших следов клея на поверхности, отсутствие деформаций «восьмёркой» при перекатывании. При сомнении в качестве — запрос повторного паспорта или аттестация партии в независимой лаборатории.

Частые вопросы по ленте ЛСМ

Что означает буква «М» в марке ЛСМ?

«М» — модифицированное связующее: модифицированный эпоксиноволачный компаунд. Это ключевое отличие ЛСМ от родственных серий ЛСУ (эпоксидно-полиэфирное связующее) и ЛСПМ (эпоксидно-полиэфирное + полиимидная плёнка). Модификация эпоксиноволачной смолы добавками-пластификаторами и ускорителями полимеризации даёт компаунду повышенную электрическую стойкость в диапазоне 6–14 кВ при сохранении класса F по нагревостойкости — именно это даёт возможность эксплуатировать ЛСМ для машин среднего напряжения до 13,8 кВ.

Чем ЛСМ отличается от ЛСУ — какую выбрать?

Главное отличие — применение по напряжению: ЛСМ рассчитана на машины до 13,8 кВ, ЛСУ — только до 6 кВ. Кроме того:

• Связующее: ЛСМ — эпоксиноволачное модифицированное; ЛСУ — эпоксидно-полиэфирное
• Подогрев перед намоткой: ЛСМ — обязательно 50–70 °C; ЛСУ — без подогрева (даже вреден)
• Способ намотки: ЛСМ — преимущественно механизированный; ЛСУ — ручной и механизированный
• Гарантийный срок хранения: ЛСМ — 4 / 8 месяцев; ЛСУ — 12 / 24 месяца (3-кратное преимущество ЛСУ)
• Толщины: ЛСМ — 0,14 / 0,16 мм; ЛСУ — 0,10 / 0,13 мм
• tg δ при 155 °C: ЛСМ — ≤ 0,45; ЛСУ — ≤ 0,40

Выбор: для машин выше 6 кВ — ЛСМ безальтернативно; для машин до 6 кВ — ЛСУ или Элмикатерм 524019 (дешевле, проще в работе, дольше хранится).

Зачем нужен подогрев ролика 50–70 °C перед намоткой?

Чтобы перевести модифицированный эпоксиноволачный компаунд связующего из твёрдо-эластичного состояния (при +20 °C) в липко-эластичное, в котором обеспечивается адгезия между соседними слоями ленты при укладке. Без подогрева лента ложится на катушку с воздушными карманами между слоями, что приводит к краевым разрядам в эксплуатации и быстрому эрозионному разрушению изоляции. Подогрев обязателен и нормирован ТУ 16-88 — это не «факультативная мера», а часть штатной технологии.

Можно ли намотать ЛСМ вручную при ремонте?

Технически — да, если обеспечить непрерывный подогрев ролика на ручной намотке (фен, термоэлемент, нагретая платформа). Но это вынужденная мера для малых партий ремонта. Штатно ЛСМ предназначена для механизированной намотки на лентоизолировочных станках с программным контролем подогрева ролика, шага укладки и натяжения. На большом объёме ручной намотки ЛСМ практически невозможна — ролик быстро остывает, лента теряет адгезию, требуется частая остановка для повторного подогрева.

Можно ли использовать ЛСМ в системах класса H (180 °C)?

Нет. ПЭТФ-плёнка в составе ЛСМ ограничивает класс F (155 °C). При длительной эксплуатации выше 155 °C плёнка теряет эластичность, появляются микротрещины, барьерный эффект пропадает. Само эпоксиноволачное связующее потенциально способно на 165–170 °C кратковременно, но ПЭТФ — нет. Для систем класса H нужна лента с полиимидной плёнкой и более термостойким связующим — например ЛСПМ или Элмикатерм 524099.

Какая размер по толщине ЛСМ подходит для двигателя 13,8 кВ?

Для корпусной изоляции стержневой обмотки двигателя 13,8 кВ (фазное ≈ 7,96 кВ) при коэффициенте запаса k_зап = 3 рекомендуется 3 слоя ЛСМ толщиной 0,16 мм с перекрытием 50 %. При наличии последующей пропитки эпоксидным компаундом класса F можно сократить до двух слоёв 0,16 мм — пропитка добавляет 25–35 % к электрической прочности отверждённой системы. Для напряжений 6,6–10 кВ — 2 слоя 0,16 мм или 3 слоя 0,14 мм.

Купить миканит и слюдопласт в Санкт-Петербурге можно с доставкой за 5-7 дней — позвоните или оставьте заявку на сайте.

Почему гарантийный срок хранения ЛСМ короче, чем у ЛСУ?

Это особенность модифицированного эпоксиноволачного связующего: оно более активно химически и быстрее проходит предполимеризацию при комнатной температуре, чем эпоксидно-полиэфирный компаунд ЛСУ. Стоимость за повышенную электрическую стойкость и сокращённый цикл отверждения (3–5 ч против 16 ч у ЛСУ) — короткий срок хранения 4 / 8 месяцев. На практике это требует более точного планирования закупок ЛСМ под конкретные намоточные работы, а не «на склад впрок».

Можно ли заменить ЛСМ на ЛСЭП-934-ТПл при ремонте?

Обратная замена — ЛСЭП-934-ТПл вместо ЛСМ при ремонте машин выше 6 кВ — требует пересогласования с конструктором: ЛСЭП-934-ТПл рассчитана на напряжения до 6 кВ, и для машин 10–13,8 кВ применение ЛСЭП-934-ТПл потребует увеличить число слоёв с пропорциональным ухудшением коэффициента заполнения паза. В каталоге Элмики ЛСМ прямо указана как замена ЛСЭП-934-ТПл, ЛИФТ-3Б и ЛСК-110-ТПл/СПл — для применений среднего напряжения.

Где взять полный текст ТУ 16-88 И79.0168.001?

ТУ — отраслевой советский нормативный документ, в открытом доступе в полном виде не публикуется. Основные нормированные показатели приведены в нашей таблице выше — этого достаточно для большинства проектных и эксплуатационных задач. Полный текст ТУ предоставляется производителем по официальному запросу заказчика.

Нормативные и справочные источники

• ТУ 16-88 И79.0168.001ТУ «Лента слюдинитовая ЛСМ» — отраслевой ТУ электротехнической промышленности СССР, 1988. Таблицы электрической прочности по толщинам, тангенса угла диэлектрических потерь, текучести связующего, механических характеристик; разделы по составу, классификации, режиму отверждения, технологии намотки, хранению и транспортировке.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/C с длительными температурами 90/105/120/130/155/180/200–220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты ЛСМ.
• ГОСТ 24234-80 «Плёнка полиэтилентерефталатная» — требования к плёнке ПЭТФ, применяемой как подложка с одной стороны ленты ЛСМ.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), таблицы 19.1, 20.4.
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем, влияние влажности и температуры на свойства, расчёт коэффициента запаса для машин среднего напряжения.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, замены устаревших марок, тенденции по нагревостойкости.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.

Заказать ленту ЛСМ по ТУ 16-88 И79.0168.001

Обе нормированные толщины ленты ЛСМ (0,14 и 0,16 мм) — в наличии на складе ИзолитПром. Поставка с паспортом качества по ТУ 16-88 И79.0168.001 на каждую партию, по запросу — расширенный протокол испытаний соответствия и расширенный паспорт с дополнительными измерениями tg δ и пробивного напряжения. Нестандартные ширины роликов (4–10 мм для ремонта малых машин, более 35 мм для крупных стержневых обмоток турбо- и гидрогенераторов) изготавливаются под заказ за 7–14 рабочих дней. Доставка по России: ПЭК, Деловые Линии, СДЭК — отгрузка в течение 24 часов после оплаты.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем цена с учётом необходимой толщины, ширины ролика, количества и срока поставки. Бесплатная консультация по выбору толщины и числа слоёв под конкретное напряжение машины, совместимости с пропиточным составом и оптимизации технологии намотки на станке. Скидка от 10 кг продукции; при объёмах от 50 кг возможна индивидуальная стоимость и фиксация срока поставки на 2–3 партии вперёд.

Современный аналог класса H 180 °C для среднего напряжения — лента Элмикатерм 524099 (с полиимидной плёнкой). Альтернатива в классе F для машин до 6 кВ — лента ЛСУ (без подогрева, дольше хранится) или Элмикатерм 524019. Для систем класса B (130 °C) — ЛСК-110-ТПл. Полный обзор номенклатуры — в разделе слюдинитовые ленты.
