Лента Элмикатерм 529029 в Санкт-Петербурге: для электромашиностроительных предприятий

📦 Лента Элмикатерм 529029 — поставка под заказ. Складских позиций по этой марке у нас сейчас нет, оформляем при наличии у поставщиков, ориентировочный срок — 10–20 рабочих дней. Если отгрузка нужна с отгрузкой со склада «сегодня-завтра» — рассмотрите наши заменяемые марки класса H: ЛСПМ (полиимидная, ТУ 16-91 И79.0168.003) и ЛСКО-ПМ (полиимидная с кремнийорганикой, ТУ 16-91 И79.0168.005). По геометрии роликов и режиму отверждения они совместимы; по электрической прочности уступают 529029, но в подавляющем большинстве типовых применений запас изоляции достаточен.

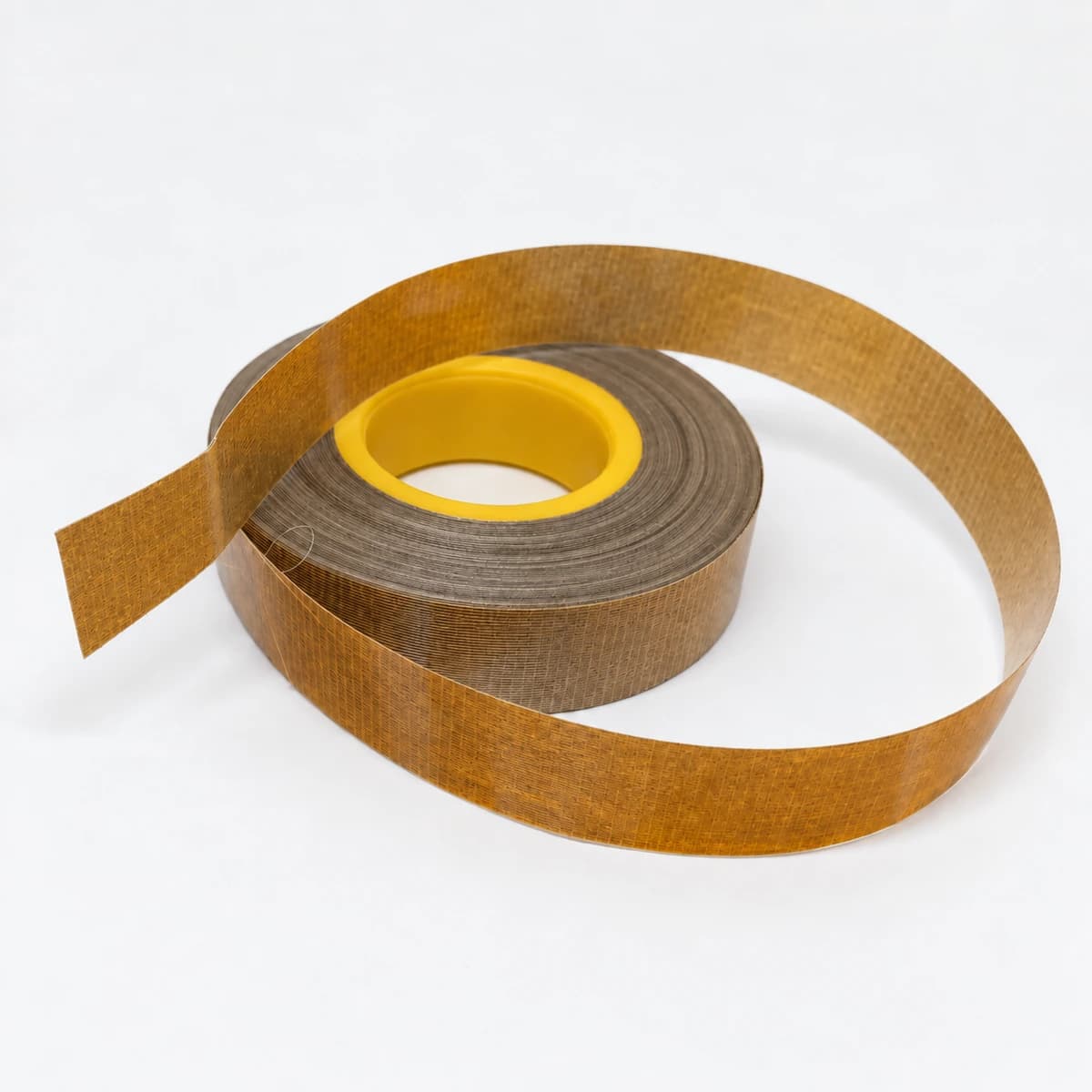

Лента Элмикатерм 529029 — слюдинитовая электроизоляционная лента нового поколения с эпоксидным связующим и полиимидной плёнкой PI, класс нагревостойкости H (180 °C) по ГОСТ 8865-93. Это разработанная замена устаревших советских лент ЛСПМ (ТУ 16-91 И79.0168.003) и ЛСКО-ПМ (ТУ 16-91 И79.0168.005): та же геометрия роликов, тот же температурный класс H, но электрическая прочность в 1,25–1,75 раза выше за счёт оптимизированной рецептуры эпоксидного связующего и более тонких подложек. Лента предназначена для витковой изоляции низковольтных электрических машин и аппаратов класса нагревостойкости H с напряжением до 1140 В.

Конструкция ленты — трёхслойная: слюдинитовая бумага в центре, с одной стороны на неё нанесена армирующая стеклоткань (27–38 г/м²), с другой — полиимидная плёнка PI (28–42 г/м²). Связующее эпоксидное в количестве 25–35 % массы ленты. Главное конструктивное отличие 529029 от «парной» марки Элмикатерм 529099 того же ТУ — наличие полиимидной плёнки: 529099 имеет двустороннюю стеклоткань без плёнки и оптимизирована под корпусную изоляцию с повышенными механическими нагрузками; 529029 — под витковую изоляцию с высокой электрической прочностью и термостойкостью до 180 °C.

⚡ Ключевое отличие от заменяемых марок: электрическая прочность 50–70 кВ/мм (в зависимости от толщины) против 40 кВ/мм у ЛСПМ и ЛСКО-ПМ. На толщине 0,10 мм 529029 даёт 70 кВ/мм — это лучший показатель среди слюдинитовых лент класса H в номенклатуре Элмикатерм. Платой за высокую электрическую прочность стал короткий гарантийный срок хранения — 3 месяца при 15–35 °C против 12 месяцев у ЛСПМ. Связующее у 529029 более активное (быстрее «созревает»), что даёт лучшие параметры свежей ленты, но сужает временное окно её использования.

Что означает индекс 529029

Маркировка «Элмикатерм 529029» содержит две смысловые части. Первая — название серии «Элмикатерм», под которым выпускается линейка из восьми слюдинитовых лент классов F, H и до 220 °C; «Элмикатерм» в данном случае — устоявшийся технический индекс серии лент на рынке электроизоляционных материалов СНГ, не указание на конкретный завод-изготовитель. Вторая — числовой код 529029, в котором каждая позиция несёт смысловую нагрузку:

• 5 — серийная группа лент с эпоксидным связующим и плёночной подложкой
• 2 — тип слюдяной бумаги (стандартная слюдинитовая бумага)
• 9 — индекс класса нагревостойкости H (180 °C). Для серии 524 на той же позиции стоит «4» — это класс F (155 °C); для серии 525 — «5», что в кодификации Элмикатерм соответствует 220 °C
• 029 — индекс конструкции подложек: «029» означает стеклоткань с одной стороны и полиимидную плёнку с другой. Парный индекс «099» (529099) — две стеклоткани без плёнки; «019» в серии 524 — стеклоткань с одной стороны и ПЭТФ-плёнка с другой (для класса F)

Группа «529» означает «класс H + слюдинит + полиимид» — рабочая лента для низковольтных машин и тяговых аппаратов класса H. Главный «соседний» родственник 529029 в той же серии — 525029 с кремнийорганическим связующим на 220 °C: тот же «029»-индекс конструкции (полиимидная плёнка), но связующее изменено для повышения температурной стойкости системы. В классе ниже — 524019 на 155 °C с ПЭТФ-плёнкой вместо полиимидной (полиимид при 155 °C избыточен и невыгоден экономически).

Место Элмикатерм 529029 в ряду модификаций

Сравнение помогает выбрать правильное исполнение под конкретное применение: В серии Элмикатерм существуют три тесно связанные ленты: 529029 (текущая), 529099 (двусторонняя стеклоткань) и 525029 (кремнийорганика на 220 °C).

Параметр	Элмикатерм 529029 (этот раздел)	Элмикатерм 529099	Элмикатерм 525029
Связующее	Эпоксидное	Эпоксидное	Кремнийорганическое
Подложки	Стеклоткань + полиимидная плёнка	2× стеклоткань, плёнки нет	Стеклоткань + полиимидная плёнка
Класс / температура	H / 180 °C	H / 180 °C	— / 220 °C
Толщины, мм	0,08; 0,10; 0,13	0,11; 0,13; 0,15; 0,17	0,08; 0,10; 0,11; 0,13
Эл. прочность 0,10 мм	70 кВ/мм	—	65 кВ/мм
Эл. прочность 0,13 мм	55 кВ/мм	20 кВ/мм	55 кВ/мм
Прочность Н/см	60–130	100–240	60–120
Срок хранения 15–35 °C	3 мес	3 мес	4 мес
Применение	Витковая изоляция низковольтных машин класса H	Корпусная изоляция стержневых обмоток класса H	Витковая изоляция машин до 220 °C, высоковольтные и низковольтные

529029 даёт максимальную электрическую прочность среди трёх лент за счёт сочетания «полиимидная плёнка + эпоксидное связующее с термостабилизацией». 529099 механически прочнее (240 Н/см против 130) за счёт двусторонней стеклоткани, но электрическая прочность у неё ниже — это лента под механически нагруженные стержневые обмотки. 525029 — единственная в серии лента на 220 °C, востребован для машин с длительной работой выше 180 °C; срок хранения немного больше за счёт более стабильного кремнийорганического связующего.

Прямой родственник 529029 в более низком классе нагревостойкости — Элмикатерм 524019 (класс F, 155 °C). Конструкция повторяет 529029 — слюдинит + стеклоткань + плёнка — но плёнка ПЭТФ (полиэтилентерефталат, длительно до 155 °C) вместо полиимидной, и связующее эпоксидно-полиэфирное. У 524019 пробивное в отдельных точках нормировано (≥ 3,5 кВ для всех толщин) и срок хранения вдвое больше (6/12 месяцев), что делает её предпочтительной для применений в классе F. Если применение требует длительной работы при 165–180 °C — однозначно 529029; если хватает 155 °C — 524019 экономичнее и удобнее в логистике.

Технические характеристики Элмикатерм 529029

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O); по запросу возможна поставка с флогопитовой бумагой для повышенной стойкости к точечным перегревам
Связующее	Эпоксидное с термостабилизацией, 25–35 % массы готовой ленты
Подложка с одной стороны	Стеклоткань 27±3 г/м² (для тонких толщин 0,08–0,10 мм) или 38±4 г/м² (для 0,13 мм) по ГОСТ 19170-73
Подложка с другой стороны	Полиимидная плёнка PI 28±3 г/м² (для 0,08 мм) или 42±8 г/м² (для 0,10–0,13 мм). Длительная допустимая температура плёнки PI — 240–260 °C, что значительно выше класса H ленты в целом и обеспечивает её термостойкость как «слабого звена» системы
Слюдяная бумага, поверхностная плотность	45±3 г/м² (для 0,08–0,10 мм) или 75±4 г/м² (для 0,13 мм)
Массовая доля летучих, не более	1,5 % (ниже, чем у серии 524 — 2 %)
Класс нагревостойкости	H, длительно до 180 °C (ГОСТ 8865-93)
Электрическая прочность средняя	50 / 70 / 55 кВ/мм для толщин 0,08 / 0,10 / 0,13 мм соответственно (см. таблицу ниже)
Пробивное напряжение в отдельных точках	не нормируется по ТУ предприятия (в отличие от серии 524 с её нормой 3,5 кВ)
Удельная разрушающая нагрузка при растяжении	60 Н/см (0,08 мм) / 80 Н/см (0,10 мм) / 130 Н/см (0,13 мм)
Поверхностная плотность ленты	133±20 г/м² (0,08 мм) / 152±26 г/м² (0,10 мм) / 199–207±30 г/м² (0,13 мм)
Режим отверждения связующего	8–12 часов при 160 °C (короче и горячее, чем у серии 524 — 10–16 часов)
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется)
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики ⌀ (100±10) мм, втулка ⌀ (36±1) мм, плёнкой наружу; ширина — типовой ряд 15, 20, 23, 25, 30, 35 мм; нестандарт — по согласованию с поставщиком

Источник нормативных значений — ТУ производства на ленту Элмикатерм 529029 (редакция 2003 г.) и сводная таблица технических характеристик из каталога серии Элмикатерм 2016 г. Тангенс угла диэлектрических потерь и удельное объёмное сопротивление в ТУ не нормируются — ключевыми параметрами выбраны электрическая прочность по толщинам и термостойкость системы плёнка-связующее. По запросу выдаётся справка о значениях tg δ из приёмо-сдаточных протоколов производителя.

Условное обозначение Элмикатерм 529029 при заказе

В обозначение ленты при заказе входят: марка, толщина, ширина ролика, ссылка на ТУ производства. Примеры формулировок для технического задания и спецификаций:

Толщина 0,10 мм, ширина ролика 25 мм	Лента Элмикатерм 529029 0,10×25 ТУ предприятия
Толщина 0,13 мм, ширина ролика 30 мм	Лента Элмикатерм 529029 0,13×30 ТУ предприятия
Толщина 0,08 мм для тонкой витковой изоляции, 20 мм	Лента Элмикатерм 529029 0,08×20 ТУ предприятия

При заказе указывайте помимо этого количество роликов и желаемую длину намотки на ролик. Поскольку ассортимент ограничен тремя толщинами (0,08; 0,10; 0,13), для промежуточных значений рассмотрите альтернативные ленты класса H — ЛСПМ (0,11 и 0,13 мм) или 529099 (от 0,11 до 0,17 мм для корпусной изоляции).

Электрические характеристики Элмикатерм 529029 по толщинам

В серии 529 ТУ задаёт электрическую прочность для каждой толщины индивидуально, а пробивное напряжение в отдельных точках не нормируется (в отличие от серии 524, где оно фиксировано 3,5 кВ). Тем не менее средняя электрическая прочность 529029 значительно превосходит конкурентов того же класса H — это и есть её главное электрическое преимущество.

Толщина, мм	Эл. прочность кВ/мм, не менее	Прочность Н/см, не менее	Поверхн. плотность г/м²	Сравнение с ЛСПМ/ЛСКО-ПМ
0,08 ±0,01	50	60	133 ±20	в 1,25 раза выше (40 кВ/мм)
0,10 ±0,01	70	80	152 ±26	в 1,75 раза выше (40 кВ/мм)
0,13 ±0,02	55	130	199–207 ±30	в 1,38 раза выше (40 кВ/мм)

Источник — ТУ предприятия и сравнительная таблица Элмикатерм 2016 г. У ЛСПМ электрическая прочность нормирована «не менее 40 кВ/мм» для всех толщин (0,11 и 0,13); у ЛСКО-ПМ — те же 40 кВ/мм. Элмикатерм 529029 на толщине 0,10 мм даёт 70 кВ/мм — это рекордный показатель для слюдинитовых лент класса H. На 0,13 мм запас меньше, но всё равно превышает классические марки в 1,38 раза.

Высокая электрическая прочность 529029 — следствие двух эффектов. Первый: полиимидная плёнка PI в подложке имеет собственную электрическую прочность 200+ кВ/мм (по справочным данным для тонких полиимидных плёнок Каптон-Н, ПМ-А и аналогов). Эта плёнка работает как сплошной барьер против пробоя по «слабым точкам» слюдяной бумаги. Второй: оптимизированное эпоксидное связующее после отверждения формирует более однородную структуру, чем кремнийорганические связующие у конкурентов, и компенсирует дефекты слюдинитовой бумаги. Сочетание даёт максимальную для класса H комбинацию «электрическая прочность ≥ 50 кВ/мм + длительная работа при 180 °C».

Полиимидная плёнка PI в составе Элмикатерм 529029

Полиимидная плёнка PI (polyimide film) — ключевое отличие 529029 и 525029 от лент серий 524 (с ПЭТФ-плёнкой) и 529099 (без плёнки). Это аромaтический полимер с температурой длительной эксплуатации 240–260 °C и стеклованием 360–400 °C (в зависимости от марки плёнки). Известные коммерческие наименования полиимидных плёнок — Kapton-H (DuPont), ПМ-А (российский аналог ОАО «Пластполимер», С-Петербург), Apical (Kaneka), Upilex (Ube). В составе ленты Элмикатерм 529029 используется тонкая плёнка PI 28–42 г/м², что соответствует толщине 20–30 мкм.

Принципиальное отличие от ПЭТФ-плёнки (полиэтилентерефталат, лавсан) — на 80–100 °C более высокая длительная рабочая температура. ПЭТФ имеет верхнюю границу длительной эксплуатации 155 °C — это и определяет класс F у лент серии 524. Полиимид сохраняет работоспособность при 240–260 °C, что значительно выше класса H ленты в целом — поэтому в системе «529029 + эпоксидное связующее» именно связующее становится ограничивающим фактором, а не плёнка. Это делает 529029 «запасоустойчивой» к локальным перегревам выше 180 °C: плёнка не теряет свойства, и катастрофического пробоя по плёночному слою не возникает.

⚠️ Важно различать полиимид (PI) и полиамид (PA). Это разные полимеры. Полиимид — это термостойкий ароматический полимер с допустимой температурой 240–260 °C и задействуется в электроизоляции. Полиамид (нейлон, капрон, анид) — это термопластичный конструкционный полимер с температурой плавления 220 °C и применяется в текстиле и машиностроении, но для электроизоляции выше класса B не применяется. В технической литературе и в спецификациях иногда встречается ошибка перевода или опечатка — Элмикатерм 529029 содержит именно полиимидную плёнку PI, а не полиамидную.

Электрическая прочность полиимидной плёнки в свободном состоянии — 200–280 кВ/мм для толщин 25–50 мкм. В составе ленты вклад плёнки в общую прочность ленты ограничен её толщиной: при 0,10 мм полная размер по толщине с плёнкой 25 мкм — на плёнку приходится около 25 % толщины, и она вносит около 50 кВ/мм в общий показатель 70 кВ/мм. Остальное даёт слюдинитовая бумага (электрическая прочность 30–60 кВ/мм в слое со связующим) и стеклоткань (механическая опора).

Класс нагревостойкости H по ГОСТ 8865-93

Класс H по ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — это длительная допустимая рабочая тепловой режим 180 °C. Для ленты Элмикатерм 529029 ограничивающим элементом класса является эпоксидное связующее: сама слюдинитовая бумага из мусковита термостойка значительно выше (по справочнику Корицкого Ю.В., том 2, 1988 — длительно до 500 °C, кратковременно до 600 °C для мусковита), стеклоткань выдерживает 500–600 °C, полиимидная плёнка устойчива до 240–260 °C — что значительно превышает 180 °C и не лимитирует ленту в целом.

Что произойдёт при длительной эксплуатации выше 180 °C? Эпоксидное связующее с термостабилизацией, применяемое в 529029, начинает медленно деградировать при 195–205 °C: появляются микротрещины в адгезионных слоях между слюдой и плёнкой, теряется монолитность изоляции, электрическая прочность падает на 20–35 % от паспортной за 1500–3000 часов работы. Полная потеря работоспособности связующего наступает при 220–230 °C за несколько сотен часов — после этого изоляция держится только за счёт самой плёнки и слюдяной бумаги, что в большинстве конструкций недостаточно.

Для применений выше 180 °C в номенклатуре Элмикатерм есть прямой преемник — Элмикатерм 525029 с кремнийорганическим связующим, рассчитанным на 220 °C. Конструкция остаётся той же: слюдинит + стеклоткань + полиимидная плёнка, но связующее заменено для повышения температурной стойкости. Если применение требует только класс H (180 °C) — однозначно 529029 как более экономичный и распространённый вариант. Для систем класса F (155 °C) применение 529029 технически возможно, но экономически невыгодно: тот же запас по электрической прочности обеспечивается более дешёвой лентой 524019 с ПЭТФ-плёнкой.

Отраслевые применения Элмикатерм 529029

Витковая изоляция низковольтных асинхронных двигателей класса H

Главное массовое применение Элмикатерм 529029 — изоляция всыпных и катушечных обмоток низковольтных асинхронных двигателей мощностью от десятков до нескольких сотен киловатт, рассчитанных на номинальное напряжение до 1140 В класса H. Лента укладывается в один-два слоя с перекрытием 50 %: внутренний слой выполняет функцию витковой изоляции (между соседними витками одной катушки), при необходимости — второй слой как корпусная или дополнительная межслоевая изоляция. Размер по толщине 0,08 мм — для тонкой витковой изоляции с большим количеством витков; 0,10 мм — наиболее ходовая для напряжений 380–660 В; 0,13 мм — для машин до 1140 В с резервом на коммутационные перенапряжения.

Тяговые электродвигатели малой мощности класса H

В тяговых электродвигателях малой и средней мощности класса H (вспомогательные приводы, тяговые двигатели мини-метро, троллейбусные ТЭД-вспомогаги) Элмикатерм 529029 задействуется для изоляции якорных обмоток и обмоток возбуждения. Сочетание класса H (180 °C) с высокой электрической прочностью (70 кВ/мм при 0,10 мм) обеспечивает работать в условиях циклических нагрузок и кратковременных перегрузок без переразмеривания изоляции. Для крупных магистральных ТЭД до 6 кВ применяются ленты других серий (529099 для корпусной изоляции, ЛСК-СС, ЛСКО-180Т) — 529029 ограничена низковольтным сегментом.

Катушки контакторов и пускателей в условиях повышенных температур

Силовые контакторы и пускатели, работающие в горячих цехах металлургии и стеклотарной промышленности, в зонах повышенной температуры (печные участки, прокатные станы, остекловые ванны), нередко требуют исполнения класса H. Замена на 529029 (180 °C) даёт 25 °C запаса и продлевает межремонтный срок катушки в 2–3 раза. Обычный класс F (155 °C) у лент 524019/ЛСЭП-934 в этих условиях работает на пределе и не даёт запаса по перегреву. Типичные толщины для контакторных катушек — 0,08–0,10 мм, ширина роликов — 15–25 мм.

Обмотки погружных насосов и взрывозащищённых машин

Погружные электронасосы для нефтедобычи (УЭЦН — установки электроцентробежных насосов) и взрывозащищённые электродвигатели для газовых и химических производств работают при температурах нефти 90–140 °C; в режиме нештатных перегрузок температура обмотки может кратковременно достигать 175–195 °C. Для таких машин класс H (180 °C) — обычный выбор. Высокая электрическая прочность 529029 особенно ценна в условиях высокой электрической нагрузки (стартовые токи в погружных насосах достигают 5–7-кратных номинальных).

Спецмашины с длительной работой при 165–180 °C

Электродвигатели и генераторы для специального применения — авиационная техника малой мощности, оборудование для бурения с приводом, промышленные роботы с моторами в горячих зонах — нередко требуют длительной работы при 165–180 °C. В таких применениях Элмикатерм 529029 заменяет устаревшие ленты ЛСПМ и ЛСКО-ПМ с существенным выигрышем по электрической прочности. Технологически замена бесшовная: те же толщины (0,10 / 0,13 мм пересекаются), тот же режим отверждения 8–12 часов при 160 °C.

Технология намотки и отверждения Элмикатерм 529029

Лента Элмикатерм 529029 — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется. Это отличает её от лент серий ЛСМ и Элмикатерм 55409, где намотка идёт с предварительным подогревом до 50–80 °C для размягчения связующего. Намотка возможна в двух режимах:

• Ручная намотка — для ремонтных работ, мелкосерийного производства, изготовления катушек со сложной геометрией (полюсные катушки конусного сечения, катушки с переменным шагом, лобовые части обмоток крупных машин). Намотчик удерживает ролик в одной руке, другой формирует укладку с заданным перекрытием. Натяжение умеренное: лента не должна растягиваться и менять геометрию, но и не должна провисать. Поверхность полиимидной плёнки гладкая и слабо скользящая, что даёт ровную укладку с равномерным сцеплением соседних витков.
• Механизированная намотка — на лентоизолировочных станках с программным управлением натяжения и шага. Применяется в серийном производстве низковольтных двигателей и тяговых аппаратов класса H. Скорость намотки — обычно 0,3–0,8 м/с; натяжение задаётся настройкой станка под конкретный диаметр обмотки и контролируется автоматически. Стеклоткань выдерживает натяжение до 130 Н/см (для 0,13 мм) — достаточно для большинства автоматических станков.

Перекрытие при намотке: для витковой изоляции — стандартное 50 % (полуперекрытие), для корпусной — 50 % с возможным локальным повышением до 67 % (треть-перекрытие) на участках выхода из паза, где требуется усиленная изоляция против скользящих разрядов и краевых эффектов.

Режим отверждения готовой обмотки с уложенной 529029 — 8–12 часов при температуре 160 °C. Это короче и горячее, чем у серии 524 (10–16 часов при 160 °C), что отражает более активную химию эпоксидного связующего класса H по сравнению с эпоксидно-полиэфирным класса F. Отверждение проводится в сушильной печи или индукционной камере с контролем температуры по нескольким точкам обмотки. На стадии отверждения эпоксидный компаунд связующего переходит из вязко-текучего состояния в твёрдое сшитое и образует монолитную изоляцию между витками и слоями. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» (неотверждённого) состояния.

Подготовка ролика к намотке: ролик должен быть выдержан в условиях намоточного цеха (15–25 °C, влажность до 70 %) минимум 2 часа после извлечения из заводской упаковки — для выравнивания температуры и стабилизации геометрии. Не допускается намотка из роликов, хранившихся выше 35 °C — на таких роликах эпоксидное связующее частично «созрело», лента может слипаться при разматывании. После хранения при 5 °C — обязательная выдержка 4–6 часов в цехе перед вскрытием упаковки, иначе на ленте конденсируется атмосферная влага.

Среди заказчиков в Санкт-Петербурге — Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Как выбрать толщину Элмикатерм 529029 под рабочее напряжение

Выбор толщины ленты основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985):

k_зап = U_пр / U_раб,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_раб — рабочее напряжение между изолируемыми элементами. Для пропиточных систем класса H с лентой Элмикатерм 529029 (после отверждения связующего и пропитки) типичный коэффициент запаса — 3–5 для пропитанных систем, 5–10 для безпропиточных и обмоток с особыми условиями эксплуатации.

Особенность серии 529 — высокая нормированная электрическая прочность: 50 кВ/мм при 0,08 мм, 70 кВ/мм при 0,10 мм, 55 кВ/мм при 0,13 мм. Это означает, что одиночный слой 529029 уже даёт значительный запас по точечному пробою для большинства низковольтных машин до 1140 В. Два слоя необходимы только для применений с повышенными перенапряжениями или при работе ленты в безпропиточном режиме.

Практический алгоритм:

1. Определить рабочее напряжение между витками U_вит (для большинства катушек до 1140 В это 5–80 В на виток в зависимости от числа витков и схемы) и между обмоткой и корпусом U_корп (равно фазному напряжению машины).
2. Задать k_зап = 4 для общих условий, k_зап = 5 для условий повышенной влажности или тяжёлого климатического исполнения, k_зап = 3 для машин с устойчивым качеством пропитки и стабильной температурой.
3. Вычислить требуемое пробивное слоя: U_сл = k_зап × U_раб.
4. Подобрать толщину так, чтобы при двух слоях с полуперекрытием итоговое пробивное было не ниже U_сл. Двойной слой даёт пробивное E_пр × 2t (где t — толщина одного слоя).

Пример расчёта корпусной изоляции для двигателя 660 В класса H:

U_корп (фазное) = 660 / √3 ≈ 380 В
k_зап = 5 (учёт перенапряжений и зашумлённой электросети) → U_сл = 1,9 кВ
Размер по толщине 0,10 мм даёт E_пр = 70 кВ/мм → одиночный слой держит 7,0 кВ — запас 18× от требуемого 1,9 кВ.
Реально достаточно одиночного слоя 0,08 мм: 50 × 0,08 = 4,0 кВ, запас 2,1× — но как правило делают двойной слой 0,08 мм для надёжности на лобовых частях.

Для напряжения до 1140 В рекомендуемая размер по толщине — 0,10 мм с укладкой в один-два слоя. Для 380–660 В — 0,08–0,10 мм. Для тонкой витковой изоляции в катушках с большим числом витков — 0,08 мм. Для применений с резервом на перегрузки и тяжёлые климатические условия — 0,13 мм.

Чем Элмикатерм 529029 отличается от ЛСПМ и ЛСКО-ПМ

ЛСПМ и ЛСКО-ПМ — две классические советские слюдинитовые ленты класса H с полиимидной плёнкой, разработанные в начале 1990-х. Элмикатерм 529029 разработан в начале 2000-х как их замена с улучшенными электрическими характеристиками. Ниже — построчное сравнение по ключевым параметрам:

Параметр	Элмикатерм 529029	ЛСПМ	ЛСКО-ПМ
Полное название	Лента стеклослюдинитовая Элмикатерм 529029	Лента слюдопластовая полиимидная мусковитовая	Лента слюдинитовая кремнийорганическая огнестойкая на полиимиде
ТУ	по ТУ предприятия (2003 г.)	ТУ 16-91 И79.0168.003	ТУ 16-91 И79.0168.005
Связующее	Эпоксидное	Эпоксидно-полиэфирное	Кремнийорганическое
Подложка с одной стороны	Стеклоткань 27–38 г/м²	Стеклоткань	Стеклоткань
Подложка с другой стороны	Полиимидная плёнка PI 28–42 г/м²	Полиимидная плёнка	Полиимидная плёнка
Класс	H (180 °C)	H (180 °C)	H (180 °C)
Толщины, мм	0,08; 0,10; 0,13 (3 позиции)	0,11; 0,13 (2 позиции)	0,10; 0,11; 0,13 (3 позиции)
Эл. прочность кВ/мм	50–70	40 (норма)	40 (норма)
Прочность Н/см	60–130	90–110	80–100
Срок хранения 15–35 °C	3 мес	12 мес	4 мес
Срок хранения 5 °C	6 мес	24 мес	—
Режим отверждения	8–12 ч при 160 °C	аналогичный	10–14 ч при 160 °C

Источник — ТУ предприятия Элмикатерм 529029 + сравнительная таблица каталога 2016 г. + datasheet ЛСПМ и ЛСКО-ПМ. Видно: 529029 выигрывает по электрической прочности (1,25–1,75 раза), сопоставима по толщинам (3 vs 2/3) и проигрывает только по сроку хранения. Выбор между 529029 и ЛСПМ обычно сводится к балансу «электрическая прочность + стоимость vs стабильный длительный склад».

Главные практические выводы из сравнения:

• Электрическая прочность 529029 в 1,25–1,75 раза выше — это главный технический выигрыш. Для применений с напряжениями выше 660 В или с риском коммутационных перенапряжений 529029 обеспечивает заметный запас.
• Срок хранения 529029 значительно короче (3 мес vs 12 мес у ЛСПМ) — это плата за более активную химию эпоксидного связующего. Для предприятий с большими складскими запасами и нерегулярным потреблением ЛСПМ может быть удобнее.
• Ассортимент толщин 529029 шире, чем у ЛСПМ (3 vs 2 позиции) — есть тонкая 0,08 мм для витковой изоляции с большим числом витков. У ЛСПМ её нет, что иногда заставляет использовать менее оптимальную 0,11 мм.
• Связующее у 529029 эпоксидное, у ЛСКО-ПМ — кремнийорганическое. Это означает разную химию пропиточных составов: для 529029 совместимы эпоксидные и эпоксидно-полиэфирные лаки класса H; для ЛСКО-ПМ — кремнийорганические лаки. Замена «накатно» одной марки на другую требует пересмотра пропиточной системы.

Совместимость Элмикатерм 529029 с пропиточными составами

Лента Элмикатерм 529029 предназначена для работы в пропиточных изоляционных системах класса H — то есть в системах, где после намотки обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидное связующее в самой ленте даёт «черновое» сцепление слоёв при намотке и сушке; финальная электрическая прочность и механическая монолитность изоляции достигаются после пропитки и отверждения пропиточного лака.

Совместимые пропиточные составы класса H:

• Эпоксидные лаки и компаунды класса H — основная группа: ЭП-241, КП-303Н (модифицированный H-вариант), Элпласт-1180Н (отверждение при 160–180 °C). Дают максимальную электрическую прочность системы; используются на ответственных низковольтных машинах класса H.
• Эпоксидно-полиэфирные лаки класса H — КП-303НТ, Элпласт-180А, ПК-11/21Н (отверждение при 160 °C). Применяются в серийном производстве; химически совместимы со связующим ленты.
• Эпоксидно-новолачные системы — для высоконагруженных применений с длительной работой при 175–180 °C; обеспечивают повышенную стойкость к термоциклированию.

Несовместимые составы:

• Кремнийорганические лаки (КО-916, КО-921, КО-964Н) — химически несовместимы с эпоксидным связующим в ленте, дают плохую адгезию между слоями. Если в системе используется кремнийорганика — следует выбирать ленту ЛСКО-ПМ или Элмикатерм 525029, у которых тоже кремнийорганическое связующее.
• Битумные пропитки — устарели, не используются в современных системах класса H. Химически частично растворяют эпоксидное связующее и нарушают адгезию между слоями.
• Алкидные лаки класса B/F — недостаточная термостойкость для класса H (длительная температура 130–155 °C ниже 180 °C). Применение алкидных лаков с лентой 529029 «снижает» класс системы до F.

Безпропиточная (VPI-free) эксплуатация 529029 кроме того возможна — после намотки и отверждения связующего самой ленты при 160 °C обмотка имеет работоспособную изоляцию. Но электрическая прочность и механическая стойкость в этом случае на 25–40 % ниже, чем после пропитки и отверждения; такой режим применим для машин с пониженным напряжением, ограниченным ресурсом и для пробных образцов перед серийной пропиткой.

Контроль качества и паспорт партии Элмикатерм 529029

Каждая партия ленты Элмикатерм 529029 поставляется с паспортом качества производителя, в котором указываются:

• Полное обозначение: марка «Элмикатерм 529029», толщина, ширина ролика, ссылка на ТУ предприятия
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность, массовая доля летучих, электрическая прочность по методу испытания на пробой между плоскими электродами, удельная разрушающая нагрузка при растяжении
• Контроль состояния полиимидной плёнки — отсутствие складок, разрывов, пузырей, отслоения от слюдяной бумаги
• Качество визуального осмотра ленты — отсутствие задиров, локальных утолщений, целостность плёнки и стеклотканевой подложки
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся паспорт качества ТУ предприятия и протокол испытаний на нагревостойкость в соответствии с ГОСТ 8865-93 (категория испытаний — длительный нагрев при 180 °C с последующим контролем электрической прочности). Для поставок в спецотрасли (нефтегаз, авиация, оборонка) дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности после термоциклирования (–40…+180 °C по 50–100 циклов), испытание на стойкость к напряжению повышенной частоты, контроль геометрических параметров на каждом ролике партии.

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (3 месяца от даты выпуска при 15–35 °C или 6 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии — проводится повторное испытание электрической прочности и проверка состояния связующего на образцах из ролика. Аттестация платная и востребован для крупных партий, клиенты с малыми объёмами как правило пускают «просроченную» ленту в утилизацию.

Типичные ошибки при выборе и применении Элмикатерм 529029

1. Использование 529029 для высоковольтных машин выше 1140 В

Самая частая ошибка применения 529029 — попытка использовать её для машин с номинальным напряжением 3000 В и выше. По datasheet производителя 529029 предназначена именно для низковольтных применений до 1140 В. Хотя её электрическая прочность 50–70 кВ/мм формально даёт возможность работать и при более высоких напряжениях, конструкция ленты (особенно ширина ролика и шаг укладки) рассчитана под низковольтные обмотки. Для напряжений выше 1140 В правильный выбор — Элмикатерм 525029 (с кремнийорганикой на 220 °C) или другие ленты класса H для высоковольтных машин — ЛСК-СС, ЛСКО-180Т.

2. Долгий складской запас 529029 как у ЛСПМ

Снабженцы, привыкшие закупать ЛСПМ годовыми партиями (срок хранения 12 месяцев при 15–35 °C), нередко пытаются делать так же с 529029. Это ошибка: при 15–35 °C 529029 хранится только 3 месяца. После этого срока эпоксидное связующее частично «созревает», лента слипается в ролике, при разматывании рвётся, электрическая прочность отверждённой обмотки снижается на 15–30 %. Если нужны длительные складские запасы — закупать ЛСПМ; если приоритет — высокая электрическая прочность и применение в течение 1–2 месяцев — закупать 529029.

3. Замена 529029 на ЛСКО-ПМ без пересмотра пропиточной системы

На ремонтных базах иногда эксплуатируют «накатную» замену 529029 на ЛСКО-ПМ, особенно если ЛСКО-ПМ дешевле или есть на складе. Это ошибка: связующее у ЛСКО-ПМ кремнийорганическое, у 529029 — эпоксидное. Если в пропиточной системе используются эпоксидные лаки (КП-303Н, ЭП-241), то с ЛСКО-ПМ они химически плохо совместимы — итоговая система получается неоптимальной. Грамотная замена требует пересмотра пропиточной части: для ЛСКО-ПМ — переход на кремнийорганические лаки (КО-916, КО-921). Если пропиточный цикл уже отлажен под эпоксидную химию — оставаться с лентой 529029 или ЛСПМ (тоже эпоксидно-полиэфирное связующее).

4. Эксплуатация при температуре выше 180 °C

Соблазн «вытянуть» класс H на 195–205 °C при перегрузках машины приводит к ускоренной деградации эпоксидного связующего и потере электрической прочности на 20–35 % за 1500–3000 часов работы. Если конструктивно требуется длительная работа выше 180 °C — нужна замена на ленту класса 220 °C (Элмикатерм 525029); попытка «продержаться на 529029» приводит к преждевременному пробою и капитальному ремонту в неплановый срок.

5. Намотка из роликов с истёкшим сроком хранения

После 3 месяцев хранения при 15–35 °C эпоксидное связующее 529029 начинает медленную предполимеризацию: лента становится менее липкой, сцепление слоёв при намотке ухудшается, при последующем отверждении не достигается нужная монолитность изоляции. Использование «старых» роликов даёт изоляцию пониженной электрической прочности (на 15–30 % ниже паспортной) и сниженной механической стойкости. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация.

6. Путаница «полиимидная» и «полиамидная» плёнка

В технической документации заказчика и в спецификациях иногда встречается формулировка «полиамидная плёнка» применительно к лентам класса H — это ошибка перевода или опечатка. Полиамид (нейлон, капрон) для электроизоляции класса H не подходит: его длительная допустимая тепловой режим 105–130 °C. В составе 529029 — именно полиимидная плёнка PI с длительной температурой 240–260 °C. При проверке поставки на соответствие спецификации обращайте внимание именно на эту букву.

Хранение и транспортировка Элмикатерм 529029

Условия хранения по ТУ предприятия:

• Температура воздуха в складском помещении: 15–35 °C — при таком хранении гарантийный срок составляет 3 месяца со дня изготовления. При 5 °C (холодильное хранение) — гарантийный срок продлевается до 6 месяцев. При 5 °C обязателен контроль влажности (не выше 75 %) и постепенный возврат к температуре цеха перед намоткой — не «из холодильника на станок», иначе на ленте конденсируется влага.
• Относительная влажность воздуха: до 80 % при 15–35 °C; до 75 % при 5 °C. Длительное превышение влажности 85 % приводит к набуханию слюдинитовой бумаги и снижению электрической прочности на 10–20 %.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Полиимидная плёнка устойчива к ультрафиолету (это её преимущество перед ПЭТФ), но связующее ленты деградирует под прямым солнечным светом.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей. Допускается горизонтальное хранение в один ряд при условии плотной упаковки.

Главная сложность 529029 при хранении — короткий гарантийный срок при стандартных условиях (3 месяца). Для ремонтной базы или сервисного центра, где потребление лент идёт мелкими партиями, это означает, что закупать 529029 нужно «под заказ» с расчётом на использование в течение 1,5–2 месяцев после поступления. Альтернатива — хранение в холодильнике с автоматическим контролем температуры (5 °C) — увеличивает срок до 6 месяцев и обеспечивает делать запасы под месячное-двухмесячное потребление.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков и прямого солнечного света; деформация ролика ведёт к продольным морщинам ленты при размотке. Допустимая тепловой режим при транспортировке — от –40 до +40 °C; при отрицательных температурах транспортировки и складской температуры выше +15 °C — обязательная выдержка перед вскрытием упаковки 4–6 часов для предотвращения конденсата. По прибытии на склад заказчика — проверка целостности упаковки, дат выпуска, выборочный визуальный осмотр роликов на отсутствие смещения слоёв на торце и целостность плёнки.

Частые вопросы по Элмикатерм 529029

Чем Элмикатерм 529029 отличается от ЛСПМ — это та же лента или другая?

Это разные ленты с близкой геометрией и одним классом нагревостойкости H. 529029 — современная замена ЛСПМ с двумя ключевыми улучшениями. Первое: электрическая прочность 50–70 кВ/мм против 40 кВ/мм у ЛСПМ — в 1,25–1,75 раза выше. Второе: шире ассортимент толщин (0,08; 0,10; 0,13 мм против 0,11 и 0,13 у ЛСПМ) — есть тонкая 0,08 мм для витковой изоляции с большим числом витков. Основной недостаток 529029 — короткий срок хранения (3 месяца против 12 у ЛСПМ). По геометрии роликов и режиму отверждения ленты совместимы — замена ЛСПМ на 529029 в системе класса H возможна без переработки технологии.

Что означает индекс 529029 — это температура или электрическая прочность?

Ни то, ни другое. Это код конструкции и класса по системе кодификации Элмикатерм: «5» — серийная группа лент с эпоксидным связующим и плёночной подложкой, «2» — тип слюдяной бумаги (стандартный слюдинит), «9» — класс H (180 °C), «029» — индекс конструкции подложек (стеклоткань с одной стороны, полиимидная плёнка с другой). Реальная тепловой режим работы — 180 °C, реальная электрическая прочность — 50–70 кВ/мм в зависимости от толщины. Индекс 529029 не несёт прямой связи с измеряемыми параметрами — это техническая кодировка для предприятия и заказа.

Чем 529029 отличается от 529099?

Конструкцией подложек и применением. Из-за плёнки 529029 имеет более высокую электрическую прочность (50–70 кВ/мм против 18–25 кВ/мм при тех же толщинах), но 529099 механически прочнее (240 Н/см против 130). У 529029 — стеклоткань с одной стороны и полиимидная плёнка с другой; у 529099 — две стеклоткани без плёнки. Применение 529029 — витковая изоляция низковольтных машин с акцентом на электрическую прочность; 529099 — корпусная изоляция стержневых обмоток класса H с повышенными механическими нагрузками.

Можно ли заменить ЛСКО-ПМ на Элмикатерм 529029?

Замена возможна, но требует пересмотра пропиточной системы. Если в пропиточной системе используются кремнийорганические лаки (КО-916, КО-921) — «накатная» замена ЛСКО-ПМ на 529029 даст плохую адгезию между слоями. У ЛСКО-ПМ связующее кремнийорганическое, у 529029 — эпоксидное. Если пропиточный цикл уже отлажен под эпоксидные или эпоксидно-полиэфирные лаки (КП-303Н, ЭП-241) — замена технологически бесшовная, и 529029 даёт выигрыш по электрической прочности. Для систем со сложившейся кремнийорганической химией более логичный апгрейд — Элмикатерм 525029 (тоже кремнийорганика, но 220 °C).

Чем плёнка PI отличается от плёнки ПЭТФ в составе ленты?

Принципиально по температурной стойкости. ПЭТФ (полиэтилентерефталат, лавсан) — длительная допустимая температура 155 °C — определяет класс F у лент серии 524 (524019). Полиимид PI — 240–260 °C — гарантирует класс H у лент серии 529 (529029). Ниже 155 °C обе плёнки работают одинаково; выше 155 °C ПЭТФ начинает охрупчиваться, а PI остаётся работоспособной. Электрическая прочность у обеих плёнок сопоставима (200+ кВ/мм для тонких слоёв), различие только в термостойкости.

Нужен ли подогрев ленты перед намоткой?

Нет. 529029 гибкая при комнатной температуре, подогрев не нужен и вреден — выше 35–40 °C эпоксидное связующее размягчается и лента склеивается в ролике. Ленты серий ЛСМ и Элмикатерм 55409 требуют подогрева — для 529029 это ошибка.

Какой режим отверждения у обмотки с лентой 529029?

До Санкт-Петербурга груз идёт 5-7 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Типовой режим — 8–12 часов при 160 °C. Для тонких катушек массой до 5 кг достаточно 8 часов; для массивных стержневых обмоток — 10–12 часов с контролем температуры в нескольких точках обмотки. Это короче, чем у серии 524 (10–16 часов), что отражает более активную химию эпоксидного связующего класса H.

Нормативные и справочные источники

• ТУ предприятия на ленту Элмикатерм 529029 (редакция 2003 г.) — таблицы электрических и механических характеристик, требования к составу подложек и связующего, режим отверждения, гарантийный срок хранения. Конкретный шифр ТУ — у производителя по официальному запросу заказчика.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты Элмикатерм 529029.
• ТУ 16-91 И79.0168.003 — нормативный документ на ленту ЛСПМ (заменяемая марка). Применяется при сравнительных характеристиках и при оформлении ТЗ на замену.
• ТУ 16-91 И79.0168.005 — нормативный документ на ленту ЛСКО-ПМ (заменяемая марка).
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), раздел 21 (термостойкие плёнки на основе ароматических полиимидов).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем класса H, влияние влажности на свойства слюдинитовых материалов.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, обзор лент серий 524, 525, 529.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.
• IEC 60216 серия — «Electrical insulating materials – Properties of thermal endurance» — методика испытаний на длительную нагревостойкость, применяемая при сертификации лент класса H.

Заказать ленту Элмикатерм 529029

📦 Лента Элмикатерм 529029 — поставка под заказ. Складских позиций по 529029 у нас сейчас нет, оформляем при наличии у поставщиков. Срок поставки — ориентировочно 10–20 рабочих дней с момента подтверждения заказа; точный срок согласовываем после проверки наличия. Все три толщины (0,08; 0,10; 0,13 мм) поставляются с паспортом качества производителя; по запросу — расширенный протокол испытаний соответствия и протокол испытаний на нагревостойкость по ГОСТ 8865-93.

Если отгрузка нужна с быстрым сроком — рассмотрите наши складские альтернативы класса H:

• ЛСПМ (ТУ 16-91 И79.0168.003) — слюдопластовая полиимидная мусковитовая, класс H. Электрическая прочность 40 кВ/мм (ниже 529029), но срок хранения 12 месяцев и стабильное наличие. Толщины 0,11 и 0,13 мм со склада.
• ЛСКО-ПМ (ТУ 16-91 И79.0168.005) — слюдинитовая кремнийорганическая огнестойкая на полиимиде, класс H. Применяется в системах с кремнийорганическими пропиточными лаками. Толщины 0,10; 0,11; 0,13 мм со склада.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем цена 529029 «под заказ» с учётом срока поставки, а кроме того подскажем складскую альтернативу из ЛСПМ или ЛСКО-ПМ под конкретное напряжение и тип машины. Для крупных заказов (от 100 роликов) возможна резка узких ленточек 4–10 мм для микродвигателей и поставка нестандартных ширин до 870 мм для рулонной намотки.

Альтернативные ленты серии Элмикатерм в нашем каталоге: 524019 (класс F, ПЭТФ-плёнка, 6 толщин 0,08–0,15 мм, срок хранения 6/12 мес — для применений до 155 °C), 525029 (220 °C, кремнийорганика — для применений выше 180 °C), 529099 (класс H, без плёнки — для корпусной изоляции стержневых обмоток). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
