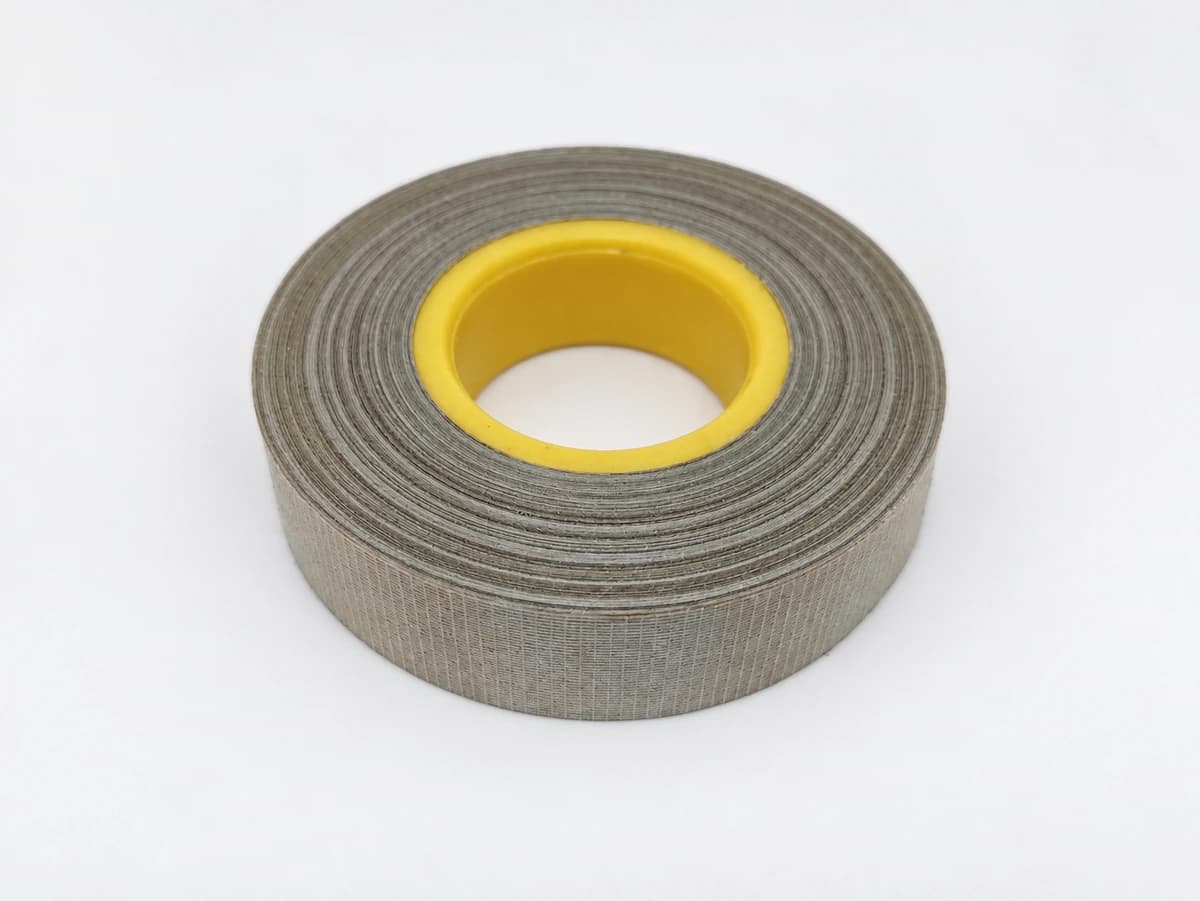

Лента слюдосодержащая ЛС525Т в Санкт-Петербурге: для электромашиностроительных предприятий

Лента слюдосодержащая ЛС525Т — обозначение, под которым в закупочной документации ряда российских кабельных производств проходит тонкая флогопитовая кабельная лента на одной стеклотканной подложке с кремнийорганическим (силиконовым) связующим, толщиной 0,12 × 20 мм. Назначение — огнестойкий диэлектрический барьер вокруг токопроводящей жилы при производстве кабелей типа нг(А)-FRLS, нг(А)-FRHF, FE-30 / 60 / 90 / 180. ТУ оригинального производителя ЛС525Т в открытых источниках не публикуются — поставка идёт по спецификации заказчика.

На складе ИзолитПром в Красноярске и Москве доступен прямой аналог ЛС525Т — кабельная лента ЛСК-Т в исполнениях 0,10 / 0,12 / 0,14 мм на ширинах 20, 25, 30 мм. Это та же кабельная флогопитовая лента на силиконе класса C (220 °C) с пробивным напряжением макета ≥ 3,5 кВ исходно и ≥ 3,0 кВ после 850 °C × 3 ч — соответствие ЛС525Т подтверждается технически. Узкие ширины 6–10 мм, которые иногда встречаются в спецификациях оригинальной ЛС525Т, изготавливаются под заказ по согласованию.

⚠️ О маркировке ЛС525Т. Это закупочный код, встречающийся в спецификациях ряда крупных кабельных производств для огнестойких кабелей. Общеотраслевого ТУ под обозначение «ЛС525Т» не существует — производитель оригинальной марки в открытых источниках не указан, ТУ не публикуются. По техническим параметрам (флогопит + стеклоткань + кремнийорганический лак, размер по толщине 0,12 × 20 мм, класс C, ГОСТ IEC 60331-21) ЛС525Т соответствует стандартной кабельной слюдосодержащей ленте. Наш аналог — лента ЛСК-Т — отвечает тем же требованиям и используется в кабельной обмотке тех же категорий FR/FRLS/FRHF.

Где применяется лента ЛС525Т

ЛС525Т — узкоспециализированный материал для кабельных лентоизолировочных линий. Лента укладывается на токопроводящую жилу с перекрытием 50 % перед экструзией полимерной оболочки и работает как огнестойкий слюдяной барьер: при пожаре, когда оболочка кабеля выгорает, флогопитовая бумага и керамический остаток силикона удерживают электрическую изоляцию жил ещё 30, 60, 90 или 180 минут — в зависимости от категории огнестойкости готового кабеля.

Основные кабельные применения:

• нг(А)-FRLS — огнестойкие кабели с пониженным дымо- и газовыделением. Применение: торговые центры, аэропорты, метрополитен, гостиницы, общественные здания, объекты массового пребывания людей. Питают аварийное освещение, системы оповещения о пожаре, противопожарную автоматику, лифты для эвакуации МГН, насосы пожаротушения.
• нг(А)-FRHF — то же, но без галогенов в продуктах горения. Применение: атомные электростанции, серверные, музеи, объекты культурного наследия, медицинские учреждения, любые объекты с чувствительной электроникой, для которой галогенные газы при пожаре недопустимы.
• ВВГнг(А)-FRLS, ВБбШвнг(А)-FRLS — силовые кабели общественных зданий и промышленных объектов, требующие сохранения работоспособности при пожаре.
• ПвБПнг(А)-FRHF, КВВГЭнг(А)-FRLS — контрольные и сигнальные кабели систем безопасности и противопожарной автоматики.

Что обмотка делает при пожаре: когда полимерная оболочка кабеля выгорает при 400–600 °C, наружный кислород получает доступ к жилам, а температура пламени в кабельной трассе достигает 750–900 °C. Флогопитовая бумага сохраняет кристаллическую структуру до 1000 °C, а силиконовое связующее в зоне нагрева образует керамический остаток SiO₂, поддерживающий слюдяную бумагу. Двухслойная намотка с 50 % перекрытием даёт черепичное перекрытие — даже при локальном дефекте одного слоя второй сохраняет диэлектрический барьер. По ГОСТ IEC 60331-21-2011 такая конструкция должна выдержать 750 ± 50 °C в течение 90 минут с подачей рабочего напряжения на жилы и без сквозного пробоя между жилами и на оболочку.

Технические характеристики ЛС525Т (аналог ЛСК-Т)

Характеристики аналога ЛС525Т из ассортимента ИзолитПром приведены ниже — это свойства кабельной ленты ЛСК-Т, соответствующей требованиям к слюдосодержащей кабельной обмотке для огнестойких кабелей.

Толщины	0,10 / 0,12 / 0,14 мм с допуском +0,03 / −0,01 мм
Стандартные ширины ролика	20, 25, 30 мм · узкие 6–15 мм — под заказ по согласованию
Тип слюды	Флогопит KMg₃[AlSi₃O₁₀](OH,F)₂ — магниевая слюда, термостойкая до 950 °C
Подложка	Стеклоткань электротехническая (1 слой, ~25–30 г/м²)
Связующее	Кремнийорганический (силиконовый) лак, 14 ± 3 % по массе
Поверхностная плотность ленты	160–200 г/м² в зависимости от толщины
Класс нагревостойкости (длительный)	C (220 °C) по ГОСТ 8865-93
Стойкость при пожаре	До 900 °C кратковременно, диэлектрический барьер сохраняется в составе кабеля
Пробивное напряжение макета (исходно)	≥ 3,5 кВ · двухслойная намотка с перекрытием 50 %
Пробивное макета после 850 °C × 3 ч	≥ 3,0 кВ · имитация пожара в кабельной трассе, 86 % исходной электрической прочности
Огнестойкость кабеля в сборе	По ГОСТ IEC 60331-21-2011: 750 ± 50 °C, 90 минут, без сквозного пробоя
Размеры ролика	Диаметр 220–320 мм, втулка Ø 76 ± 1 мм
Гарантийный срок хранения	12 месяцев со дня изготовления по ТУ предприятия

Для кабельной слюдосодержащей ленты «погонная» электрическая прочность в кВ/мм не нормируется — основной приёмо-сдаточный показатель пробивное напряжение макета (двухслойная намотка с 50 % перекрытием на образце-стержне). В реальной кабельной конструкции электрическая стойкость определяется именно конфигурацией намотки и числом слоёв, а не идеализированной плотностью одного слоя.

Чем ЛС525Т отличается от лент для электрических машин

Слюдосодержащая лента ЛС525Т кабельного класса принципиально отличается от обмоточных лент серий ЛСК-110, ЛСЭП-934, ЛСК-СС, применяемых в изоляции электрических машин (двигатели, генераторы, тяговые приводы). Различия — на трёх уровнях:

Параметр	Кабельная лента (ЛС525Т, ЛСК-Т)	Лента для электрических машин (ЛСК-110-ТПл, ЛСЭП-934)
Слюда	Флогопит (термостойкость до 950 °C)	Мусковит (термостойкость до 700 °C)
Связующее	Кремнийорганическое (силикон) — образует керамический остаток при пожаре	Эпоксидное / полиэфирно-эпоксидное — выгорает при 400–500 °C
Класс нагревостойкости	C (220 °C) длительно	B (130 °C) или F (155 °C)
Нормируемый показатель	Пробивное напряжение макета (двухслойная намотка, после 850 °C × 3 ч)	Электрическая прочность в кВ/мм (одиночный слой в плоском конденсаторе)
Ширина	Узкая: 6–30 мм	Шире: 15–50 мм, до 100 мм
Подложка	1 слой стеклоткани	ПЭТ-плёнка + стеклоткань
Применение	Намотка на жилу кабеля перед экструзией оболочки	Витковая, корпусная, межслойная изоляция обмоток статоров и роторов

Подставлять обмоточную мусковитовую ленту на эпоксиде в огнестойкий кабель нельзя: при 700–800 °C мусковит полностью теряет диэлектрические параметры (дегидроксиляция кристаллической решётки начинается уже от 500–600 °C), а эпоксидный компаунд при тех же температурах полностью выгорает — диэлектрического остатка не остаётся. И наоборот: кабельную ЛС525Т / ЛСК-Т нельзя ставить в обмотку электрической машины — силиконовое связующее не нормируется под пробивное в кВ/мм для машинных применений, а конструкция со стеклотканью с одной стороны не выдержит технологических нагрузок намоточного станка для статора. Каждая лента — под свою задачу.

Наш аналог ЛС525Т из ассортимента — лента ЛСК-Т

Прямое соответствие ЛС525Т из ассортимента ИзолитПром — кабельная лента ЛСК-Т. Технически это та же конструкция: флогопитовая слюдяная бумага плотностью 120 ± 10 г/м² + одна стеклотканная подложка + кремнийорганический лак 14 % по массе.

Параметр	ЛС525Т (по доступной информации)	ЛСК-Т (наш аналог)
Толщина основная	0,12 мм	0,12 мм + 0,10 / 0,14 мм
Ширина основная	20 мм	20 мм + 25 / 30 мм; узкие 6–15 мм — под заказ
Слюда	Флогопит	Флогопит
Связующее	Кремнийорганическое	Кремнийорганическое
Подложка	Стеклоткань	Стеклоткань (1 слой)
Класс	C (220 °C)	C (220 °C)
Стандарт огнестойкости	ГОСТ IEC 60331-21	ГОСТ IEC 60331-21-2011
ТУ	Не публикуется	ТУ предприятия (паспорт на каждую партию)

В каталоге сейчас доступны три типоразмера ЛС525Т / ЛСК-Т:

Зимы в Санкт-Петербурге крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

• Лента ЛС525Т 0,10 мм — для тонких сигнальных и контрольных кабелей малых сечений жил (0,5–6 мм²)
• Лента ЛС525Т 0,12 мм — основной кабельный типоразмер для жил среднего сечения (1,5–25 мм²); прямой аналог стандартной ЛС525Т 0,12 × 20
• Лента ЛС525Т 0,14 мм — для силовых кабелей крупных сечений (16–95 мм²) и кабелей с повышенными требованиями по огнестойкости (FE-180)

Важно про ширины ленты

⚠️ Типовой ряд складских ширин: 20, 25, 30 мм. В спецификациях оригинальной ЛС525Т встречается узкая ширина 6 мм и другие нестандартные значения (8, 10, 15 мм). В нашем ассортименте на постоянном складе — типовой кабельный ряд 20 / 25 / 30 мм. Узкие ширины 6–15 мм изготавливаются под заказ по согласованию: нарезка с типового рулона на требуемую ширину занимает 5–10 рабочих дней, минимальный объём согласовывается.

Если в спецификации вашего огнестойкого кабеля требуется именно узкая ширина 6 или 8 мм (типично для контрольных и сигнальных кабелей малых сечений) — позвоните по телефону +7 (953) 585-20-07 или напишите на 2852007@bk.ru, обсудим объём и сроки. Для типовых заказов от 50 кг нарезка на нестандартную ширину делается без удорожания.

Стандарты и нормативная база

Применение слюдосодержащих кабельных лент типа ЛС525Т регулируется набором российских и международных стандартов, описывающих как саму ленту, так и испытания готовых огнестойких кабелей.

Стандарт	Содержание
ГОСТ IEC 60331-21-2011	Основной стандарт испытания кабелей до 0,6/1 кВ на сохранение работоспособности при пожаре. Температура 750 ± 50 °C, длительность 90 минут, подача рабочего напряжения на жилы, контроль отсутствия пробоя. Главный документ для сертификации FR-кабелей в РФ.
ГОСТ IEC 60331-1-2021	Аналогичная методика для кабелей крупного сечения.
ГОСТ IEC 60331-2-2021	Для кабелей малого сечения (до 20 мм²).
ГОСТ 31565-2012	«Кабельные изделия. Требования пожарной безопасности». Классификация по индексам нг / нг(А) / FR / FE / LS / HF. Введён с 2014-01-01, обязателен при сертификации кабелей в РФ.
ГОСТ Р 53315-2009	Отменён, заменён ГОСТ 31565-2012 с 2014 года. Справочно — для документации, выпущенной до 2014 года.
ГОСТ 8865-93	«Системы электрической изоляции. Оценка нагревостойкости и классификация». Семь классов длительной рабочей температуры от Y (90 °C) до C (220 °C). ЛС525Т / ЛСК-Т относится к классу C.
ГОСТ 26103-84	Справочно — «Материалы электроизоляционные. Слюдинитовые ленты». Общий стандарт на слюдинитовые ленты для электрических машин и аппаратов; для кабельных огнестойких лент основным является ГОСТ IEC 60331-21-2011.
IEC 60371-3-8 (1995)	«Specifications for insulating materials based on mica. Part 3-8: Mica paper tapes for flame-resistant security cables». Прямой международный стандарт на кабельные слюдяные ленты. Действующая редакция с поправкой Amd. 1 (2007).
BS 6387 Cat. C	Британский стандарт, 950 °C × 3 часа — один из самых жёстких в мире для огнестойких кабелей. Применяется в международных проектах.
EN 50200 PH 120	Европейский стандарт, 930 °C × 60 минут + испытание водой + механическая нагрузка (30 минут). Категории PH 30 / 60 / 90 / 120 — время сохранения работоспособности.
DIN 4102-12	Немецкий стандарт функциональной защиты кабелей. Категории E30 / E60 / E90 / E120 — время работоспособности в печи при стандартной температурной кривой.

Кабели, в которых задействуется ЛС525Т / ЛСК-Т, чаще всего сертифицируются одновременно по нескольким системам: для российского рынка — ГОСТ IEC 60331-21 + ГОСТ 31565; для экспорта в страны СНГ и ЕАЭС — те же ГОСТ; для международных проектов — IEC 60331 + BS 6387 / EN 50200 / DIN 4102-12 в зависимости от страны заказчика.

Часто задаваемые вопросы

Что такое лента ЛС525Т и кто её производит?

ЛС525Т — закупочный код тонкой кабельной слюдосодержащей ленты (флогопит + стеклоткань + кремнийорганический лак, типоразмер 0,12 × 20 мм), встречающийся в спецификациях ряда российских кабельных производств для огнестойких кабелей нг(А)-FRLS, нг(А)-FRHF. Общеотраслевой марки «ЛС525Т» не существует — производитель оригинальной ленты в открытых источниках не идентифицирован, ТУ не публикуются. По техническим параметрам ЛС525Т соответствует стандартной кабельной флогопитовой ленте; в нашем ассортименте прямой аналог — лента ЛСК-Т.

Чем ЛС525Т отличается от мусковитовой ленты?

Главное отличие — тип слюды и связующего. Флогопит KMg₃[AlSi₃O₁₀](OH,F)₂ — магниевая слюда, держит 800–1000 °C без разрушения кристаллической структуры. Мусковит KAl₂[AlSi₃O₁₀](OH)₂ начинает терять связную воду от 600 °C и теряет диэлектрические свойства уже при температуре пожара в кабельной трассе. Кроме того, ЛС525Т склеена кремнийорганическим лаком, образующим керамический остаток SiO₂ при горении; мусковитовые ленты на эпоксиде выгорают при 400–500 °C. Вследствие этого для огнестойких кабелей задействуется только флогопитовая лента, мусковитовая категорически не годен.

Можно ли использовать ЛСК-Т вместо ЛС525Т?

Да. ЛСК-Т из нашего ассортимента — это та же кабельная флогопитовая лента на одной стеклотканной подложке с кремнийорганическим связующим, класса C (220 °C). Соответствие требованиям ГОСТ IEC 60331-21-2011 подтверждается паспортом качества на каждую партию. Большинство кабельных заводов, использующих обозначение ЛС525Т в внутренней документации, согласовывают замену на ЛСК-Т без переоформления спецификации — достаточно протокола соответствия от поставщика. Для согласования с приёмкой звоните, оформим письмо о технической эквивалентности под конкретный проект.

Для каких сечений кабелей подходит ЛС525Т?

Размер по толщине 0,10 мм — для тонких сигнальных и контрольных кабелей малых сечений жил (0,5–6 мм²): пожарная сигнализация, СКУД, охрана, системы оповещения. Размер по толщине 0,12 мм — главный типоразмер для жил 1,5–25 мм²: осветительные, контрольные, силовые кабели общественных зданий категорий FE-30 / FE-60 / FE-90. Толщина 0,14 мм — для силовых кабелей крупных сечений (16–95 мм²) и для кабелей с повышенными требованиями по огнестойкости (FE-180): АЭС, метрополитен, тоннели, объекты с длительным временем эвакуации.

Какие сроки поставки и минимальный заказ?

Типовые ширины 20, 25, 30 мм при толщинах 0,10 / 0,12 / 0,14 мм — со склада в Красноярске или Москве за 1–2 рабочих дня после оплаты. Нестандартные ширины (6, 8, 10, 15 мм) и партии от 50 кг — нарезка под заказ за 5–10 рабочих дней. Минимальный складской заказ — 1 ролик (от 1 до 5 кг в зависимости от толщины и ширины). Доставка по России — ПЭК, Деловые Линии, СДЭК; срок доставки до 95 % регионов — 3–7 дней.

Есть ли протокол испытаний по ГОСТ IEC 60331-21?

Лента сама по себе не испытывается по ГОСТ IEC 60331-21 — стандарт нормирует поведение готового кабеля в сборе, а не отдельной ленты. Соответствие требованиям FR-кабелей подтверждается косвенно: характеристиками ленты (пробивное макета ≥ 3,5 кВ исходно и ≥ 3,0 кВ после 850 °C × 3 ч) и протоколами испытаний кабелей, в которых эта лента применялась. Финальная сертификация конкретного кабеля по FE-30 / 60 / 90 / 180 проводится кабельным заводом-изготовителем в аккредитованной испытательной лаборатории.

В чём разница между нашей ЛСК-Т 0,12 мм и Cablosam G PG120 (Von Roll)?

До Санкт-Петербурга груз идёт 5-7 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Конструктивно ленты практически идентичны: флогопитовая бумага + одна стеклотканная подложка + кремнийорганический лак, толщина 0,12 ± 0,02 мм, поверхностная плотность около 170–180 г/м², огнестойкость по IEC 60331. Cablosam (Von Roll, Швейцария) и Pamica PJ5460 (Hubei, Китай) — импортные ленты того же класса, применяются в кабелях международного класса. ЛСК-Т из нашего ассортимента — российский аналог тех же параметров по доступной цене и со сроком поставки 1–2 дня, без логистических задержек на таможне.

Заказать ленту ЛС525Т

Цена — по запросу: зависит от толщины, ширины ролика, объёма партии и срочности. Типовые складские исполнения 20, 25, 30 мм при толщинах 0,10 / 0,12 / 0,14 мм — отгрузка за 1–2 рабочих дня. Нестандартные ширины 6–15 мм — нарезка под заказ за 5–10 дней. Поставка с паспортом качества по ТУ предприятия на каждую партию: тип слюды (флогопит), тип связующего (кремнийорганический лак), фактическая массовая доля, поверхностная плотность ленты, пробивное напряжение в одном слое, пробивное макета (исходное и после 850 °C × 3 ч), удельная разрушающая нагрузка.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — обсудим конструкцию вашего огнестойкого кабеля, поможем выбрать ширину ролика под кабельную лентоизолировочную линию, рассчитаем количество ленты под планируемый километраж готового кабеля. Для проектов с обязательной сертификацией готового кабеля по ГОСТ IEC 60331 (FE-30 / 60 / 90 / 180) — поставка с расширенным паспортом, включающим протокол испытаний макета после 850 °C × 3 ч.
