Лента слюдинитовая ЛСКО-ПМ в Санкт-Петербурге: для электромашиностроительных предприятий

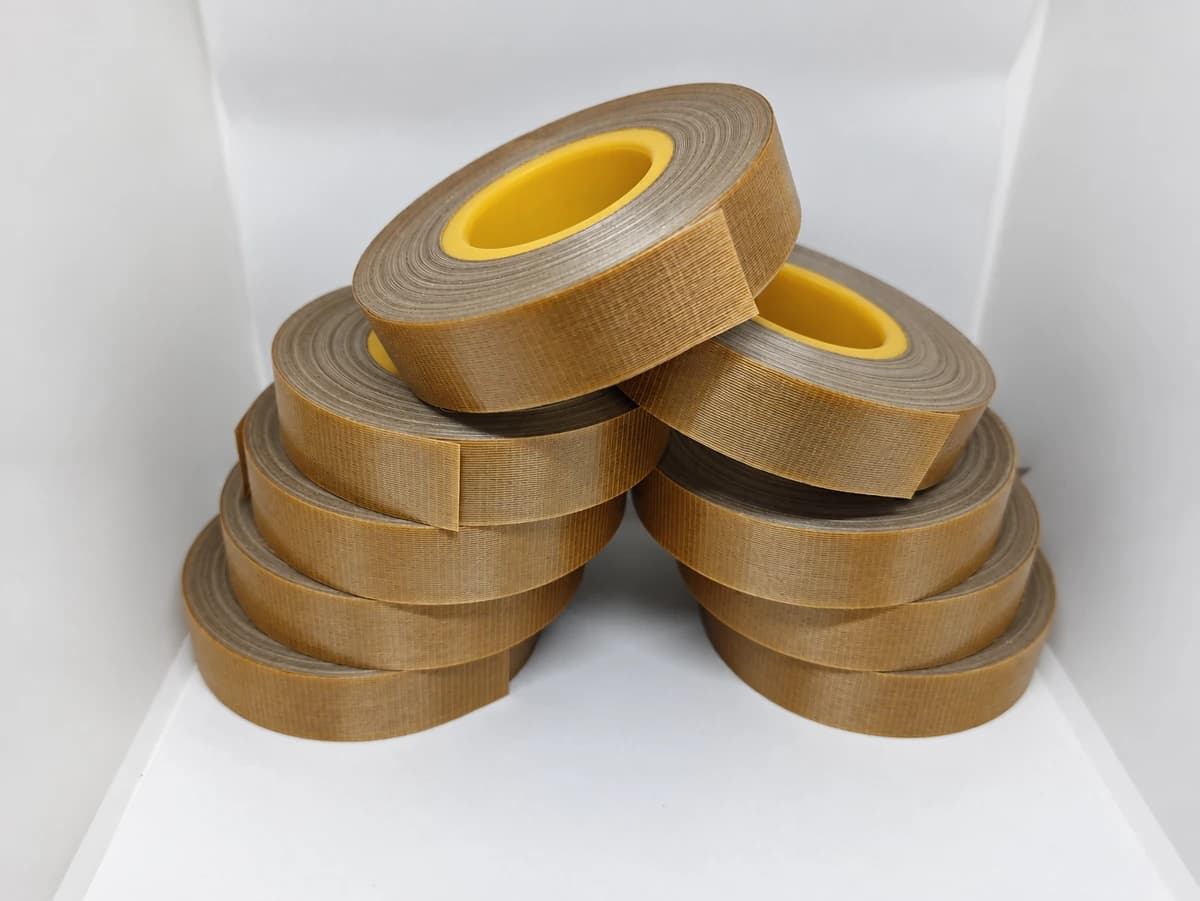

Лента слюдинитовая ЛСКО-ПМ — гибкая непропитанная электроизоляционная лента с полиимидной плёнкой ПМ-А, разработанная под технологию вакуумно-нагнетательной пропитки (VPI) для электрических машин класса нагревостойкости H (180 °C) по ГОСТ 8865-93. Связующее — кремнийорганический лак, слюдяная основа — флогопитовый слюдинит. Армирование двустороннее асимметричное: стеклоткань с одной стороны, полиимидная плёнка ПМ-А — с другой. Лента выпускается по отраслевому ТУ 16-91 И79.0168.005, унаследованному от советской номенклатуры 1991 года.

Ключевая особенность ЛСКО-ПМ — это «полуфабрикат» обмотки, а не готовый изоляционный продукт. Связующее лента содержит только в количестве, достаточном для склеивания слоёв при намотке; ключевой диэлектрический и механический ресурс изоляции создаётся на стадии вакуумно-нагнетательной пропитки готовой обмотки эпоксидным или кремнийорганическим компаундом класса H у заказчика. По данным практики применения, ЛСКО-ПМ технологически совместима с пропиточным компаундом КП-303Н и его аналогами; параметры готовой системы изоляции определяются на стороне завода-обмотчика.

⚠️ ЛСКО-ПМ нельзя использовать там, где у завода-обмотчика нет VPI-установки. При попытке «намотать и сразу запустить» обмотка останется без надёжной электрической прочности. Если VPI технологически не предусмотрена — выбирайте пропитанные resin-rich ленты класса H: ЛСПМ (то же семейство ТУ, но resin-rich) или Элмикатерм 529029.

Толщины — 0,10; 0,11; 0,13 мм в наличии (по ТУ нормированы кроме того 0,15 и 0,17 мм). Электрическая прочность исходной непропитанной ленты — не менее 50 кВ/мм. Гарантийный срок хранения — 4 месяца со дня изготовления. Главное массовое применение — корпусная изоляция стержневых обмоток электрических машин 6–10 кВ класса H, тяговые электродвигатели, катушки оборудования с тяжёлыми условиями эксплуатации.

Что означает марка ЛСКО-ПМ

Каждый знак в обозначении — функциональная характеристика, прямо влияющая на характеристики материала. Расшифровка по ТУ 16-91 И79.0168.005:

• Л — лента (тип материала, в отличие от листовых миканитов Г / Ф / П по ГОСТ 6120 / 6121 / 6122)
• С — слюдяная (на основе слюдяной бумаги — в данном случае флогопитового слюдинита)
• К — кремнийорганическое связующее, обеспечивающее термостойкость до 180 °C; принципиально иной класс полимеров, чем эпоксидно-полиэфирное связующее лент ЛСУ, ЛСМ или ЛСПМ
• О — огнестойкая; ленты серии ЛСКО позиционируются как материалы с повышенной стойкостью к воздействию открытого пламени, для кабельных применений и для машин специальных условий эксплуатации
• ПМ — Полиимидная плёнка марки ПМ-А с одной стороны ленты. Это главный отличительный конструктивный элемент, определяющий нишу применения и температурный потолок

В сокращении «ПМ» буква «П» означает «плёнка», «М» — продукт плёнки (полиимид). Распространённая ошибка в интернет-описаниях — расшифровывать «ПМ» как «полиамидная плёнка». Это неверно: полиамид (тип полимера, к которому относятся нейлон и капрон) и полиимид — разные классы материалов. У полиамида рабочая тепловой режим существенно ниже 180 °C, и в составе изоляции класса H он использоваться не может. В ленте ЛСКО-ПМ применяется именно полиимид марки ПМ-А с длительной рабочей температурой до 250 °C; зарубежный аналог — каптон (Kapton, торговая марка DuPont).

Слюдопласт, миканит, слюдинитовые ленты в Санкт-Петербурге — со склада в Красноярске, доставка 5-7 дней.

Не следует путать ЛСКО-ПМ с похожими по графике марками. ЛСПМ — лента с тем же типом плёнки ПМ-А, но resin-rich пропитанная с эпоксидно-полиэфирным связующим, не требует VPI. ЛСКО-180Т — тот же ряд ЛСКО (кремнийорганика, огнестойкая, непропитанная), но с двумя стеклотканями вместо плёнки, единственная размер по толщине 0,13 мм. ЛСКН-серия — непропитанные ленты с каучуковым связующим для VPI; класс изоляции зависит от пропиточного состава.

Толщины и геометрия поставки

ЛСКО-ПМ выпускается в пяти нормативных толщинах. На складе ИзолитПром — обычный ряд из трёх ходовых позиций; толщины 0,15 и 0,17 мм поставляются под заказ.

Толщина, мм	Допуск	Назначение	Со склада
0,10	±0,02	Витковая изоляция, машины малых габаритов, тонкослойная многослойная намотка	В наличии
0,11	±0,02	Универсальная толщина для корпусной изоляции 6 кВ, средние машины	В наличии
0,13	±0,02	Корпусная изоляция стержневых обмоток 6–10 кВ, ТЭД, гидрогенераторы малой мощности	В наличии
0,15	±0,02	Усиленная корпусная изоляция, единичные слои в высоковольтных применениях	Под заказ
0,17	±0,02	Усиленная корпусная изоляция, минимизация числа слоёв при том же расчётном пробивном	Под заказ

Источник нормативных значений толщин и допусков — действующее ТУ 16-91 И79.0168.005. Типовые ширины ролика — 15, 20, 23, 25, 30, 35 мм; нестандартные ширины и узкие ленточки — по согласованию. Диаметр ролика 100±10 мм, втулка диаметром не менее 30 мм.

В отличие от семейства ЛСКН (где номенклатура включает варианты ТПл, СПл, ТТ под разные технологические задачи), у ЛСКО-ПМ армирование одно — стеклоткань + полиимидная плёнка. Если по конструкции машины требуется лента с двумя стеклотканями без плёнки — это марка ЛСКО-180Т: тот же ряд ЛСКО, кремнийорганическое связующее, флогопитовый слюдинит, но без плёночной подложки.

Технические характеристики ЛСКО-ПМ

Тип слюдяной бумаги	Флогопитовый слюдинит — слюдинитовая бумага из флогопита (магнезиальной слюды). Флогопит выбран из-за более высокой собственной термостойкости по сравнению с мусковитом, что согласуется с целевым классом H
Связующее	Кремнийорганический лак с термостойкостью до 180 °C длительно. Объёмное содержание связующего достаточное для склеивания слоёв при намотке, но не достаточное для работы изоляции «насухо»
Подложка с одной стороны	Стеклоткань по ГОСТ 19170-73 — несущая основа, обеспечивающая механическую прочность ленты при намотке под натяжением
Подложка с другой стороны	Полиимидная плёнка ПМ-А (полиимид типа PI / каптон) — барьерный диэлектрический слой с длительной рабочей температурой до 250 °C; повышает электрическую прочность ленты и обеспечивает гладкую поверхность для скользящего сопряжения витков
Толщины ленты	0,10; 0,11; 0,13; 0,15; 0,17 мм по ТУ; на складе — 0,10; 0,11; 0,13 мм
Электрическая прочность, не менее	50 кВ/мм в исходном непропитанном состоянии
Класс нагревостойкости	H, длительно до 180 °C (ГОСТ 8865-93)
Огнестойкость	Повышенная — за счёт кремнийорганического связующего и слюдяной основы; лента не поддерживает горение после удаления источника пламени
Технология применения	VPI — вакуумно-нагнетательная пропитка готовой обмотки на стороне заказчика
Способ намотки	Ручная или на лентоизолировочных станках с равномерным натяжением; подогрев ролика перед намоткой не требуется
Гарантийный срок хранения	4 месяца со дня изготовления при температуре 5–35 °C и влажности до 75 %
Поставка	Ролики диаметром 100±10 мм, ширина 15–35 мм (типовой ряд) или по согласованию; жёсткая втулка диаметром не менее 30 мм

Источник нормативных значений — действующее ТУ 16-91 И79.0168.005. Тангенс угла диэлектрических потерь и удельное объёмное сопротивление ленты в исходном состоянии не нормируются — эти показатели приобретают смысл только для готовой пропитанной системы изоляции и контролируются на этапе приёмо-сдаточных испытаний обмотки. Поверхностная плотность и разрушающая нагрузка по толщинам — по запросу с конкретной партией.

Условное обозначение ЛСКО-ПМ при заказе

В обозначение ленты при заказе входят: марка, размер по толщине, ширина ролика, ТУ. Примеры:

Толщина 0,11 мм, ширина 25 мм	Лента ЛСКО-ПМ 0,11×25 ТУ 16-91 И79.0168.005
Толщина 0,13 мм, ширина 30 мм	Лента ЛСКО-ПМ 0,13×30 ТУ 16-91 И79.0168.005
Толщина 0,10 мм, ширина 20 мм, по чертежу	Лента ЛСКО-ПМ 0,10×20 ТУ 16-91 И79.0168.005 по черт. № __

При заказе указывайте толщину, ширину ролика и количество роликов или общий метраж. Для нестандартных ширин 4–10 мм (микродвигатели) и широких роликов 40+ мм — согласование сроком 7–14 рабочих дней.

ЛСКО-ПМ и ЛСПМ — две полиимидные ленты для разных технологий

Если в спецификации одного завода встречаются и ЛСКО-ПМ, и ЛСПМ — это не дублирование позиций, а две разные ленты для разных технологий обмоточного предприятия. Внешне они похожи: обе имеют слюдинитовую бумагу, стеклоткань + полиимидную плёнку ПМ-А, оба класса H. Ключевые различия — в связующем, типе слюды и в технологии применения:

Параметр	ЛСКО-ПМ (этот раздел)	ЛСПМ
Технология изоляции	VPI — непропитанная	Resin-rich — пропитанная
Связующее	Кремнийорганический лак	Эпоксидно-полиэфирное
Слюдяная бумага	Флогопитовый слюдинит	Слюдинит из мусковита
Электрическая прочность исходная	≥50 кВ/мм	40 кВ/мм (0,11) / 45 кВ/мм (0,13)
Толщины мм	0,10; 0,11; 0,13; 0,15; 0,17	0,11; 0,13
Гарантийный срок хранения	4 месяца	12 мес. при 15–35 °C / 24 мес. при 5 °C
Требования к производству обмоток	Обязательна VPI-установка	Достаточно сушильной печи 160–180 °C
Типичное применение	Корпусная изоляция машин 6–10 кВ класса H, ТЭД	Низковольтные машины класса H, микродвигатели, ремонт

Главное практическое следствие — выбор ленты определяется технологическим парком завода-обмотчика и расчётным напряжением машины. Если у заводы есть VPI-установка и отлаженный режим вакуумно-нагнетательной пропитки кремнийорганическими лаками класса H — ЛСКО-ПМ даёт более качественную монолитную изоляцию для высоковольтных применений. Если VPI нет — берут ЛСПМ или Элмикатерм 529029. По напряжению: ЛСКО-ПМ ориентирована на 6–10 кВ; ЛСПМ — на низковольтные машины (380–1140 В).

Технологии VPI и resin-rich требуют разной подготовки производства, разных пропиточных составов и разных режимов отверждения. Замена одной марки на другую при той же позиции в спецификации — недопустима без согласования с конструктором обмотки.

Электрические характеристики ленты

Норма электрической прочности 50 кВ/мм в исходном непропитанном состоянии — характерное значение для лент с полиимидной плёнкой PI: плёнка ПМ-А вносит существенный вклад в электропрочность, поскольку сама по себе является высококачественным диэлектрическим барьером с пробивной напряжённостью 200+ кВ/мм. У лент серии ЛСКО без плёнки (ЛСКО-180Т, ТТ-исполнение) исходная электрическая прочность ниже — порядка 15 кВ/мм по данным внешних источников.

Параметр	Значение	Состояние / условие
Электрическая прочность ленты	≥50 кВ/мм	Исходное непропитанное состояние
Расчётная прочность системы изоляции	40–55 кВ/мм	После VPI и отверждения класса F или H
Расчётное пробивное одного слоя 0,11 мм	≥5,5 кВ	До пропитки, без перекрытия
Расчётное пробивное одного слоя 0,13 мм	≥6,5 кВ	До пропитки, без перекрытия
Класс нагревостойкости	H (180 °C)	ГОСТ 8865-93

Различие между «электрической прочностью ленты» и «электрической прочностью изоляции» — ключевое в технологии VPI. Окончательные электрические характеристики формируются после того, как пропиточный лак под вакуумом заполняет все микрополости и затем полимеризуется при горячем отверждении. Лента сама по себе — это «скелет» с пористой структурой между слоями слюды и плёнки, содержащий минимальное количество связующего для удержания геометрии. Типовые расчётные значения для систем класса H с ЛСКО-ПМ — пробивная напряжённость 40–55 кВ/мм при толщине корпусной изоляции 4–6 мм, что соответствует электрической прочности системы для машин напряжением 6–10 кВ.

Класс нагревостойкости H — лента и готовая система

Класс нагревостойкости H — один из семи стандартных классов изоляционных систем по ГОСТ 8865-93. Длительная допустимая рабочая температура — 180 °C. Это второй сверху температурный класс после С (200–220 °C); большинство современных электрических машин специальных и тяжёлых исполнений (тяговые электродвигатели, машины тропического исполнения, оборудование с высокой удельной нагрузкой) проектируется именно под класс H.

В ленте ЛСКО-ПМ класс H обеспечивается всеми компонентами конструкции одновременно:

• Кремнийорганический лак-связующее — рабочая температура длительно до 180 °C, кратковременно до 200–220 °C
• Полиимидная плёнка ПМ-А — рабочая температура длительно до 250 °C, кратковременно до 400 °C; не лимитирует класс H в принципе
• Флогопитовый слюдинит — флогопит термически стабилен до 600 °C кратковременно (по Корицкому Ю.В., том 2)
• Стеклоткань ГОСТ 19170-73 — рассчитана на 500–600 °C, на 180 °C никак не реагирует

Готовая система изоляции на ЛСКО-ПМ после VPI получает класс нагревостойкости в зависимости от пропиточного состава:

Класс системы	Длительная t°	Типовой пропиточный состав	Совместимость ЛСКО-ПМ
F	155 °C	Эпоксидно-ангидридные КП-303Н, эпоксидные класса F	Полностью совместима
H	180 °C	Кремнийорганические КО-916, КО-921, эпоксиноволачные класса H	Полностью совместима — основное применение
С	200–220 °C	Полиимидно-ангидридные, специальные пропиточные составы	На пределе термостойкости связующего ленты

На уровне класса F (155 °C) эксплуатировать ЛСКО-ПМ технически возможно, но экономически избыточно: плёнка PI даёт термический запас до 250 °C, который при работе системы на 155 °C не используется. ЛСКО-ПМ выбирают именно тогда, когда расчётный класс системы — H, а полиимидная плёнка нужна как дополнительный диэлектрический и термический барьер в каждом слое корпусной изоляции.

Отраслевые применения ЛСКО-ПМ

Корпусная изоляция машин класса H тяжёлых условий эксплуатации

Главное массовое применение — корпусная изоляция стержневых обмоток крупных асинхронных и синхронных машин напряжением 6–10 кВ класса нагревостойкости H. Лента укладывается слоями с перекрытием 50 % на лентоизолировочных станках, затем стержни собираются в обмотку и проходят VPI-пропитку. После отверждения при 180–200 °C получается монолитная корпусная изоляция класса H. Машины этой группы — двигатели для горнодобывающей промышленности, металлургии, химии, электроприводы крупных насосов и компрессоров с непрерывным режимом эксплуатации и повышенной температурой обмотки.

Тяговые электродвигатели

В тяговых электродвигателях электровозов, тепловозов, метропоездов и пригородных электропоездов ЛСКО-ПМ применяется как корпусная изоляция полюсных и якорных катушек. Особенность тягового электропривода — постоянные циклы нагрева/охлаждения, ударные механические нагрузки от рельсового пути, повышенная вибрация. VPI-изоляция на основе ЛСКО-ПМ даёт необходимую монолитность; полиимидная плёнка предоставляет дополнительный электрический барьер на участках с повышенными напряжениями (выходы из паза, лобовые части обмотки).

Гидрогенераторы и крупные синхронные генераторы

В гидрогенераторах малой и средней мощности класса H ЛСКО-ПМ применяется как корпусная изоляция стержней статорной обмотки. Технология: намотка стержней лентой с перекрытием 50 %, прессование стержня, помещение в обмотку статора, VPI-пропитка готового статора целиком. ЛСКО-ПМ удерживает применимость в нише машин класса H до средних мощностей; для самых крупных машин используются специализированные системы изоляции с лентами повышенной плотности или с двойной плёнкой PI.

Электрические машины пожаро- и взрывозащищённого исполнения

Машины исполнения «РВ», «ВЗГ», «РУ» с повышенными требованиями к надёжности изоляции и огнестойкости часто комплектуются обмотками VPI-технологии класса H. ЛСКО-ПМ применим идеально: «огнестойкая» О в обозначении марки указывает на повышенную стойкость кремнийорганического связующего к воздействию открытого пламени. В сочетании со слюдинитовой основой это даёт самозатухающий продукт, не поддерживающий горение после удаления источника пламени.

Кабельная изоляция спецназначения

Дополнительное применение — изоляция специальных огнестойких кабелей для объектов с особыми требованиями по пожарной безопасности (атомные станции, метро, кабельные коллекторы общего пользования). Лента наматывается на токопроводящую жилу с перекрытием 50–67 %, затем проходит термообработку для отверждения связующего. Полиимидная плёнка обеспечивает дополнительный электрический барьер; кремнийорганическое связующее удерживает работоспособность изоляции при кратковременном воздействии пламени с температурой до 750–950 °C.

Технология намотки и вакуумно-нагнетательной пропитки

Этапы для системы изоляции на ЛСКО-ПМ: VPI (Vacuum Pressure Impregnation) — фундаментально иной процесс по сравнению с традиционным «намотал-пропитал-просушил» для resin-rich лент.

1. Подготовка ролика и оборудования. Лента выдерживается в условиях намоточного цеха (15–25 °C, влажность до 75 %) минимум 2 часа после извлечения из заводской упаковки. Лентоизолировочный станок настраивается на требуемую ширину перекрытия (обычно 50 %) и натяжение. Полиимидная плёнка более жёсткая, чем ПЭТФ, поэтому усилия на станке немного выше: ориентир — 12–18 Н для 0,11 мм и 18–25 Н для 0,13 мм.
2. Намотка. Лента наматывается на стержень, катушку или полюс с заданным числом слоёв. Для напряжения 6 кВ типично 6–10 слоёв с полуперекрытием; для 10 кВ — 12–16 слоёв. Подогрев ленты не требуется. Сторону плёнки PI обычно обращают внутрь обмотки (к меди), стеклоткань — наружу для лучшей пропитываемости при VPI.
3. Сборка в готовое изделие и сушка. Изолированные стержни укладываются в пазы статора, выполняется межсоединительный монтаж. Готовая обмотка прогревается в сушильной камере при 60–80 °C 4–8 часов для удаления остатков влаги и летучих.
4. Вакуумирование. Обмотка помещается в герметичный VPI-котёл, давление снижается до 1–10 мбар на 1–4 часа. Воздух и остаточные летучие удаляются из всех полостей в слоях ленты и в межслоевых промежутках.
5. Заполнение лаком. В вакуумированный котёл подаётся пропиточный лак — для класса H типичный выбор кремнийорганический КО-916 / КО-921; для класса F — эпоксидно-ангидридный КП-303Н. Под действием атмосферного давления лак заполняет все полости в обмотке.
6. Опрессовка под избыточным давлением. Котёл закрывается, давление поднимается до 5–7 атм на 2–6 часов. Лак под давлением проникает в самые тонкие межволоконные щели стеклоткани и в поры слюдинитовой бумаги.
7. Слив лака и отверждение. Излишек лака сливается. Обмотка переносится в сушильную печь и нагревается до 180–200 °C на 6–12 часов для полимеризации пропиточного состава. Связующее ленты и пропиточный лак образуют единую сшитую матрицу с высокой адгезией к слюде и плёнке PI.

Полный цикл VPI занимает от одних суток (для небольших катушек) до 3–5 суток (для крупного статора). Это технологически сложный процесс с высокими капитальными затратами на оборудование, но именно он даёт максимально качественную монолитную изоляцию с минимумом частичных разрядов в эксплуатации.

Перекрытие при намотке ЛСКО-ПМ — как правило 50 % (полуперекрытие), реже 67 % (треть-перекрытие) на участках выхода из паза и в углах катушки. Натяжение должно быть равномерным — это критично для получения предсказуемой геометрии изоляции после VPI: при неравномерном натяжении возникают локальные утолщения и пустоты, которые лак не заполняет полностью.

Совместимые пропиточные составы для VPI

По данным открытых источников и практики применения, ЛСКО-ПМ совместима со следующими группами пропиточных составов: Выбор пропиточного лака определяет класс готовой системы изоляции и её эксплуатационные свойства.

• Кремнийорганические класса H — основной выбор для применений на 180 °C. Серии КО-916, КО-921 — отверждение при 180–200 °C 3–6 часов. Совместимы со связующим самой ленты (то же семейство полимеров), что даёт максимальную адгезию между лентой и пропиточным составом и однородную систему изоляции по всему сечению.
• Эпоксидно-ангидридные класса F — самый распространённый отечественный состав КП-303Н, отверждение при 160 °C 12–16 часов. По данным открытых источников по применению, ЛСКО-ПМ совместима с КП-303Н. Дают электрическую прочность готовой системы 40–55 кВ/мм при толщине корпусной изоляции 4–6 мм.
• Эпоксидные класса F с активным разбавителем — серии Элпласт, ПК-11, ПК-21. Отверждение при 150–170 °C 8–12 часов. Лучшая текучесть и проникающая способность по сравнению с КП-303Н, что выгодно для VPI крупных статоров с длинными стержнями.
• Эпоксиноволачные класса H — пропиточные компаунды на основе эпоксиноволачных смол с термостойкостью до 180 °C длительно. Отверждение при 170–180 °C 6–10 часов. Дают максимальную электрическую прочность готовой системы и наилучшие циклические характеристики при многократных нагревах/охлаждениях.

Целесообразность ЛСКО-ПМ — именно класс H. Если расчётная рабочая тепловой режим ≤155 °C — экономически выгоднее лента ЛСКН-серии без полиимидной плёнки или resin-rich ленты класса F. При выборе пропиточного состава отличного от перечисленных — согласовывайте режим пропитки и совместимость с производителем компаунда.

Место ЛСКО-ПМ в семействе слюдинитовых лент

Слюдинитовые ленты группируются по нескольким признакам: типу слюдяной бумаги, связующему, подложкам, классу нагревостойкости и технологии применения (resin-rich / VPI). ЛСКО-ПМ занимает позицию «непропитанная VPI-лента класса H с полиимидной плёнкой и кремнийорганическим связующим на флогопитовом слюдините» — узкая и специфичная ниша:

Лента	Связующее	Слюда	Подложки	Класс	Технология	Толщины мм
ЛСКО-ПМ (этот раздел)	Кремнийорганическое	Флогопитовый слюдинит	Стеклоткань + плёнка PI	H (180 °C)	VPI	0,10–0,17
ЛСКО-180Т	Кремнийорганическое	Флогопитовый слюдинит	2× стеклоткань (без плёнки)	H (180 °C)	VPI	0,13
ЛСПМ	Эпоксидно-полиэфирное	Слюдинит мусковитовый	Стеклоткань + плёнка PI	H (180 °C)	Resin-rich	0,11; 0,13
ЛСКН-135-ТПл	Каучуковый лак	Слюдинит мусковитовый	Стеклоткань + ПЭТФ	F / H (от пропитки)	VPI	0,11
ЛСК-СС	Кремнийорганическое	Слюдинит мусковитовый	Стеклосетка + стеклосетка	H (180 °C)	Resin-rich	0,15
ЛСК-110-ТПл	Компаундное эпоксидное	Слюдинит мусковитовый	Стеклоткань + ПЭТФ	B (130 °C)	Resin-rich	0,08–0,15

В ряду ЛСКО (ЛСКО-180Т → ЛСКО-ПМ) выбор между лентой со стеклотканью и лентой с плёнкой PI определяется требованиями: если важна максимальная исходная электрическая прочность ленты до пропитки (50 кВ/мм и выше) — берут ЛСКО-ПМ; если важна максимальная пропитываемость лентой при VPI и однородность связующего по всему сечению (лак свободно проходит сквозь две стеклоткани) — берут ЛСКО-180Т. В семействе всех слюдинитовых лент ЛСКО-ПМ — единственная позиция «класс H + полиимидная плёнка + флогопит + VPI», что делает её специализированным выбором для конкретной комбинации параметров.

Современные аналоги в нише класса H

В нише непропитанных лент для VPI-технологии класса H с полиимидной плёнкой у ЛСКО-ПМ есть несколько групп аналогов:

• ЛСКО-180Т — родственная марка той же серии без полиимидной плёнки, с двумя стеклотканями. Применяется в тех же машинах класса H, но с пониженной исходной электрической прочностью ленты и улучшенной пропитываемостью при VPI.
• ЛСКН-160-ТТ — лента с каучуковым связующим (другой химический класс) для VPI, две стеклоткани без плёнки. Применяется для тех же высокотемпературных машин класса H, но через другую химию пропиточного состава.
• Импортные аналоги — Cogebi (Бельгия/Чехия) серии Cogemicanite с непропитанным исполнением и плёнкой PI, Von Roll (Швейцария) серии Samicabond и Samica HV, Pamica (Китай) — бюджетные аналоги. По стандартам IEC 60371-3-1 «Specification for insulating materials based on mica» все эти материалы относятся к одной группе слюдинитовых лент с плёночным армированием.
• Современные resin-rich аналоги класса H — Элмикатерм 529029 (resin-rich, без VPI, 0,08–0,13 мм), ЛСПМ. Эти ленты решают ту же задачу класса H, но через другую технологию обмоточного производства — без необходимости VPI-установки.

Прямой замены для ЛСКО-ПМ в семействе слюдинитовых лент нет — каждая марка имеет собственную нишу. Если у завода технологически закреплена VPI с кремнийорганическими пропиточными составами — оптимальная позиция именно ЛСКО-ПМ. Если возможен переход на другие технологии — рассматриваются resin-rich альтернативы с пересогласованием с конструктором обмотки.

Контроль качества и паспорт партии

Каждая партия ЛСКО-ПМ сопровождается паспортом качества, содержащим:

• Полное обозначение: марка, толщина (0,10 / 0,11 / 0,13 / 0,15 / 0,17 мм), ширина ролика, ТУ 16-91 И79.0168.005
• Номер партии и дата изготовления — критично для отслеживания гарантийного срока хранения (4 месяца)
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: фактическая толщина с допуском, электрическая прочность ≥50 кВ/мм, контроль геометрии ленты
• Качество визуального осмотра: отсутствие складок, разрывов, локальных утолщений, отслоения подложек, посторонних включений, механических повреждений плёнки PI
• Контроль адгезии плёнки и стеклоткани к слюдинитовому слою — отсутствие отслоения при изгибе ленты на стандартной оправке
• Штамп ОТК с подписью контролёра и датой испытаний

Для ответственных применений (тяговый электропривод, гидрогенераторы, оборонная промышленность, атомная отрасль) дополнительно проводятся расширенные испытания: контроль электрической прочности после термоциклирования, испытание на стойкость к напряжению повышенной частоты, контроль геометрических параметров на каждом ролике, проверка огнестойкости. По запросу выдаётся также копия паспорта качества.

Типичные ошибки при выборе и применении

1. Использование ЛСКО-ПМ без VPI-установки

Самая критичная ошибка. Заказчик закупает ЛСКО-ПМ, не имея VPI-оборудования, и пытается использовать ленту «как обычную» — намотал, прогрел, запустил. Результат: обмотка имеет слабую электрическую прочность (на 30–50 % ниже паспортных значений готовой системы), частые локальные пробои в эксплуатации, ускоренный отказ при первых же серьёзных нагрузках. Для систем без VPI используйте resin-rich ленты класса H — ЛСПМ или Элмикатерм 529029.

2. Замена ЛСКО-ПМ на ЛСПМ при той же позиции в спецификации

Эти две ленты не взаимозаменяемы. ЛСПМ — пропитанная resin-rich с эпоксидно-полиэфирным связующим, мусковитовым слюдинитом, эл. прочностью 40 / 45 кВ/мм. Технология применения и режимы отверждения у них разные. ЛСКО-ПМ — непропитанная для VPI с кремнийорганическим связующим, флогопитовым слюдинитом, эл. прочностью ≥50 кВ/мм. Они совпадают только по плёнке (ПМ-А) и классу (H). Замена возможна только с пересогласованием с конструктором обмотки.

3. Использование на классе F с пропиткой эпоксидным составом без необходимости

Технически ЛСКО-ПМ совместима с пропиткой КП-303Н класса F, но это экономически избыточный выбор: плёнка PI даёт термический запас до 250 °C, который при работе системы на 155 °C не используется. Для класса F рассматривайте более экономичные альтернативы — ЛСКН-серию без полиимидной плёнки или resin-rich ленты класса F (Элмикатерм 524019).

4. Превышение гарантийного срока хранения

Гарантийный срок хранения ЛСКО-ПМ — 4 месяца со дня изготовления. Партии старше 4 месяцев перед использованием должны проходить повторную аттестацию. Это значительно меньше, чем у resin-rich ленты ЛСПМ (12 месяцев) и связано с особенностями кремнийорганического связующего: при длительном хранении лак постепенно теряет липкость и адгезию к слюде. Закупайте партии под расчётный объём потребления на 3–4 месяца; крупные складские запасы экономически нецелесообразны.

5. Неправильное расположение плёнки PI при намотке

В большинстве применений плёнку PI обращают внутрь обмотки (к меди), а стеклоткань — наружу: это даёт лучшую пропитываемость лентой при VPI и более однородное распределение пропиточного компаунда по сечению изоляции. Если намотчик инвертирует это правило — пропиточный лак при VPI хуже проникает к плёнке через слой стеклоткани, и в готовой изоляции возникают локальные «сухие» зоны под плёнкой с пониженной электрической прочностью. Уточняйте требуемое направление при первом запуске ленты у нового производителя обмоток.

6. Намотка с подогревом ролика

Намотчики, привыкшие работать с пропитанными resin-rich лентами серии ЛСМ, иногда применяют подогрев до 50–70 °C к ЛСКО-ПМ. Это избыточная и потенциально вредная процедура: ЛСКО-ПМ не нуждается в подогреве, кремнийорганический лак при комнатной температуре уже достаточно липок для удержания слоёв между собой. Подогрев выше 50 °C может приводить к локальному стартовому отверждению связующего и ухудшению адгезии при последующей VPI-пропитке.

Хранение и транспортировка

• Температура: 5–35 °C, оптимум 15–25 °C. Гарантийный срок 4 месяца — единый для всего диапазона температур; ниже +5 °C хранить нецелесообразно (плёнка PI становится более жёсткой, при разматывании ролика возможны микротрещины на изгибах).
• Относительная влажность: до 75 %. При длительном превышении 80 % происходит гигроскопическое набухание слюдинитовой бумаги — ухудшается технологичность при VPI.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках. Ультрафиолет ускоряет старение полиимидной плёнки и снижает её эластичность.
• Положение роликов: вертикально на стеллажах или горизонтально стопками с прокладками между рядами. Деформация ролика приводит к продольным морщинам ленты при размотке.

Транспортировка — в крытом транспорте с защитой от атмосферных осадков и прямого солнечного света. По прибытии партии на склад заказчика — проверка целостности упаковки, дат выпуска, выборочная визуальная проверка состояния роликов и плёнки PI. При погрузке-разгрузке исключают удары роликов друг о друга и падения с высоты. Допустимый диапазон температур при транспортировке — от –40 до +50 °C. При сомнении в качестве — запрос повторного паспорта или аттестация в независимой лаборатории.

Частые вопросы

Что значит ПМ в марке ЛСКО-ПМ — это полиимидная или полиамидная плёнка?

В ленте ЛСКО-ПМ применяется полиимидная плёнка ПМ-А — НЕ полиамидная. Это распространённая ошибка в интернет-описаниях. Полиамид (тип полимера, к которому относятся нейлон и капрон) и полиимид — разные классы материалов. Полиимид марки ПМ-А имеет длительную рабочую температуру до 250 °C; полиамид — существенно ниже 180 °C, и в составе изоляции класса H использоваться не может. Расшифровка: «П» = плёнка, «М» = продукт плёнки (полиимид). Зарубежный аналог — каптон (Kapton).

В чём отличие ЛСКО-ПМ от ЛСПМ — обе ленты класса H с полиимидной плёнкой?

Это материалы для двух принципиально разных технологий обмоточного предприятия. ЛСКО-ПМ — непропитанная лента для VPI, основной диэлектрик создаётся при пропитке готовой обмотки на стороне заказчика. Связующее — кремнийорганическое, слюда — флогопитовый слюдинит, ТУ 16-91 И79.0168.005, гарантийный срок 4 месяца. ЛСПМ — пропитанная resin-rich лента, обмотке нужна только сушильная печь для отверждения. Связующее у ЛСПМ — эпоксидно-полиэфирное, слюда — мусковитовый слюдинит, ТУ 16-91 И79.0168.003, гарантийный срок 12 месяцев. Замена одной марки на другую без согласования с конструктором обмотки — недопустима.

Это пропитанная лента или нет?

ЛСКО-ПМ — непропитанная лента, предназначенная для технологии VPI или ручной пропитки на заводе-потребителе. Связующее присутствует только в количестве, достаточном для склеивания слоёв при намотке; основной диэлектрический и механический ресурс изоляции создаётся на стадии пропитки готовой обмотки эпоксидным или кремнийорганическим компаундом класса H. Без последующей пропитки готовая обмотка будет иметь рыхлую изоляцию с воздушными порами и пониженной электрической прочностью.

Какое связующее в ЛСКО-ПМ — кремнийорганическое или каучуковое?

В ЛСКО-ПМ связующее — кремнийорганический лак. Это другой класс полимеров, чем у лент серии ЛСКН (где Н = натуральный каучук). Кремнийорганический лак обеспечивает термостойкость до 180 °C длительно и совместимость с пропиточными составами на основе кремнийорганических, эпоксидных и эпоксиноволачных смол.

Какой класс нагревостойкости у ЛСКО-ПМ?

Лента ЛСКО-ПМ относится к классу H (180 °C) по ГОСТ 8865-93. Класс задан комбинацией кремнийорганического связующего (рабочая температура до 180 °C длительно) и полиимидной плёнки ПМ-А (до 250 °C длительно). Готовая система изоляции на базе ЛСКО-ПМ после VPI получает класс F или H в зависимости от выбранного пропиточного состава.

Санкт-Петербург — настоящая зима. Слюдопласт и миканит подходят без оговорок: где органика подводит, слюда работает.

Можно ли использовать ЛСКО-ПМ без VPI-установки?

Технически возможно, но не рекомендуется. Без VPI-пропитки готовая обмотка будет иметь сухую рыхлую изоляцию с воздушными пустотами в межслоевых пространствах. Электрическая прочность такой изоляции окажется на 30–50 % ниже паспортной, ресурс работы — значительно короче. Если у вашего предприятия нет VPI-установки, выбирайте пропитанные resin-rich ленты класса H — ЛСПМ или Элмикатерм 529029.

Какой гарантийный срок хранения у ЛСКО-ПМ?

4 месяца со дня изготовления при температуре 5–35 °C и относительной влажности до 75 %. Это меньше, чем у resin-rich ленты ЛСПМ (12 месяцев) — связано с особенностями кремнийорганического связующего, которое при длительном хранении постепенно теряет липкость. Закупайте партии под расчётный объём потребления на 3–4 месяца; крупные складские запасы экономически нецелесообразны из-за рисков списания.

На какой слюдяной бумаге выполнена ЛСКО-ПМ — мусковит или флогопит?

Стандартное исполнение — флогопитовый слюдинит, то есть слюдинитовая бумага из флогопита (магнезиальной слюды). Флогопит выбран как основа из-за более высокой собственной термостойкости по сравнению с мусковитом, что согласуется с целевым классом нагревостойкости H. Это отличает ЛСКО-ПМ от ленты ЛСПМ, где основа — мусковитовый слюдинит.

Нормативные и справочные источники

• ТУ 16-91 И79.0168.005 — отраслевое техническое условие на ленту слюдинитовую ЛСКО-ПМ; определяет состав, толщины, электрические и механические характеристики, методы испытаний и условия поставки.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент; условия хранения.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как несущая подложка ленты ЛСКО-ПМ.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), раздел 21 (вакуумно-нагнетательная пропитка); данные по флогопиту и кремнийорганическим связующим.
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ; технологии VPI и resin-rich.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита.

Заказать ЛСКО-ПМ

Лента ЛСКО-ПМ толщиной 0,10; 0,11 и 0,13 мм доставляется в роликах стандартной ширины 15–35 мм; нестандартные ширины и длины — по согласованию. Толщины 0,15 и 0,17 мм — под заказ со сроком изготовления 7–14 рабочих дней. Со склада ИзолитПром в Красноярске и Москве — в наличии под отгрузку в течение 24 часов после оплаты.

Каждая партия — с паспортом качества и контролем электрической прочности ≥50 кВ/мм, толщины с допуском ±0,02 мм, целостности полиимидной плёнки и адгезии слоёв. По запросу — расширенный протокол испытаний соответствия. Доставка по России: ПЭК, Деловые Линии, СДЭК. Скидка от 10 кг продукции.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем цена с учётом ширины ролика, толщины, количества и срока поставки. Бесплатная консультация по выбору совместимого пропиточного состава под ваш VPI-режим.

Сопутствующие марки серии ЛСКО и родственные ленты класса H: ЛСКО-180Т (две стеклоткани вместо плёнки, толщина 0,13 мм), ЛСПМ (resin-rich пропитанная с тем же типом плёнки PI, не требует VPI), ЛСК-СС (resin-rich на стеклосетках для класса H). Ленты VPI-серии для классов F/H — ЛСКН-135-ТПл. Полный обзор — в разделе ленты слюдинитовые.
