Исполнение ТУ

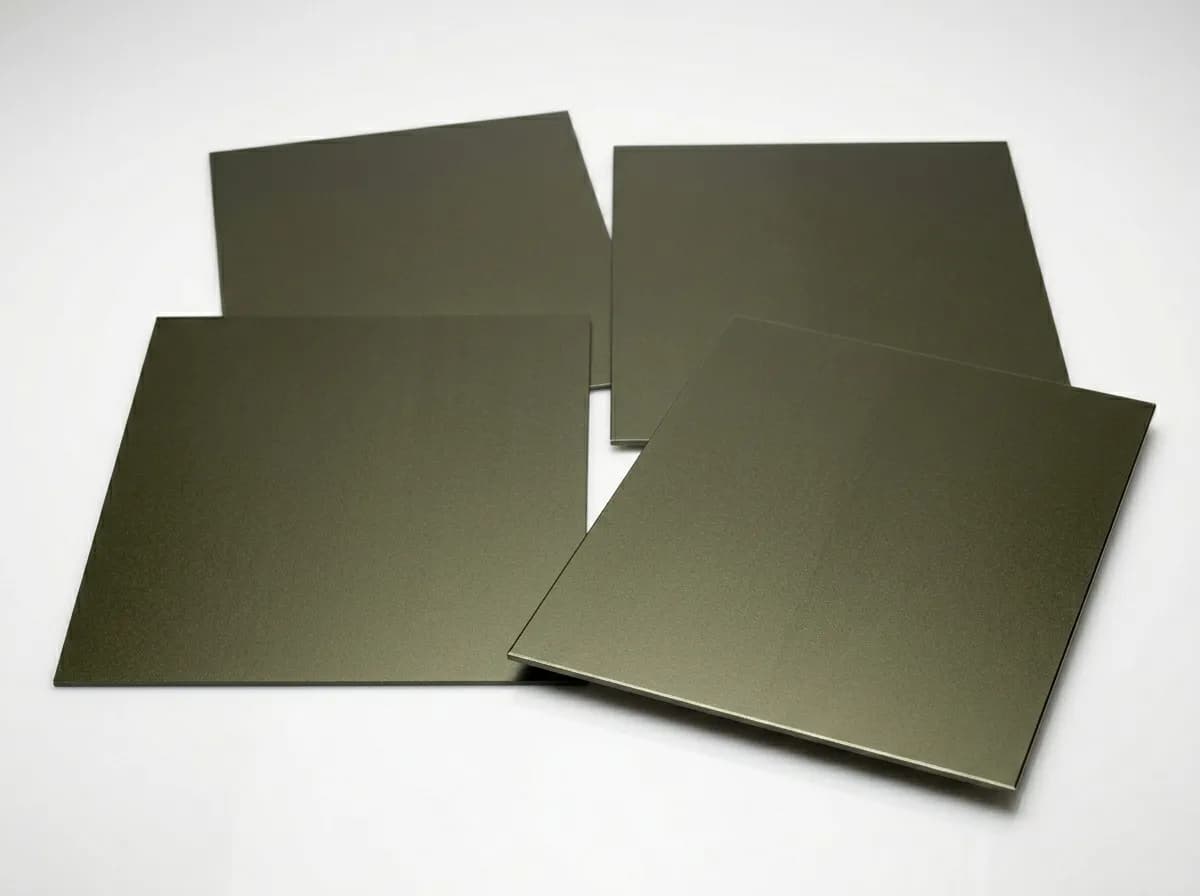

ГФЧ-ББ: что это за гибкий миканит
ГФЧ-ББ — гибкий листовой миканит на флогопите с масляно-битумный чёрный лак, с исполнением «бумага с двух сторон». На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
ГФЧ-ББ по ТУ — гибкий электроизоляционный материал на флогопите с бумажным покрытием обеих сторон. Корректное сравнение сохраняет одновременно название марки, строение листа и нормативный документ.
- Слюда
- флогопит
- Связующее
- масляно-битумный чёрный лак
- Исполнение
- бумага с двух сторон
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит гибкий марки ГФЧ-ББ — электроизоляционный материал на основе флогопитовой слюдяной бумаги, пропитанной масляно-битумный лак (чёрный) с двусторонней оклейкой электроизоляционной бумагой, выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Позиция ГФЧ-ББ в матрице 9 марок гибкого миканита — самая низкая по начальной электрической прочности (14 кВ/мм), самая высокая по водопоглощению (≤1,0%), но эквивалентна топовым флогопитным по предельной рабочей температуре (700°C длительно). Это отражает важный практический принцип нагревательной техники: инвестиции в прочность связующего и обклейки до первого запуска не всегда оправданы, если узел работает в однократном режиме «разогрев + стационар».
История марки
ГФЧ-ББ введён в ассортимент в конце 1970-х как замена малодоступному импортному «Pamitherm-B» фирмы Von Roll (Швейцария), применявшемуся в советских муфельных печах высшего класса. По совокупности технических параметров после выгорания подложки ГФЧ-ББ был признан эквивалентным импортному аналогу при стоимости втрое ниже. В современной номенклатуре это самая бюджетная марка среди термостойких флогопитных.
Инженерная специфика
ГФЧ-ББ представляет самый неочевидный сегмент ассортимента. Низкие параметры в исходном состоянии (14 кВ/мм, водопоглощение до 1%) подсказывают «бюджетный» сегмент, но предельная рабочая температура 700°C равна топовым маркам. Разгадка — в сценарии применения: в бюджетных нагревателях (кухонные плитки, дешёвые муфельные печи, бытовые тепловые пушки) изоляция работает почти всё время в «горячем» режиме, где начальная прочность уже неважна. Инженерный смысл ГФЧ-ББ — обеспечить ту же верхнюю границу температуры, что у дорогих марок, при цене на 40–60% ниже. Для серийного производства потребительской техники это ключевой фактор ценообразования.
Родственные марки

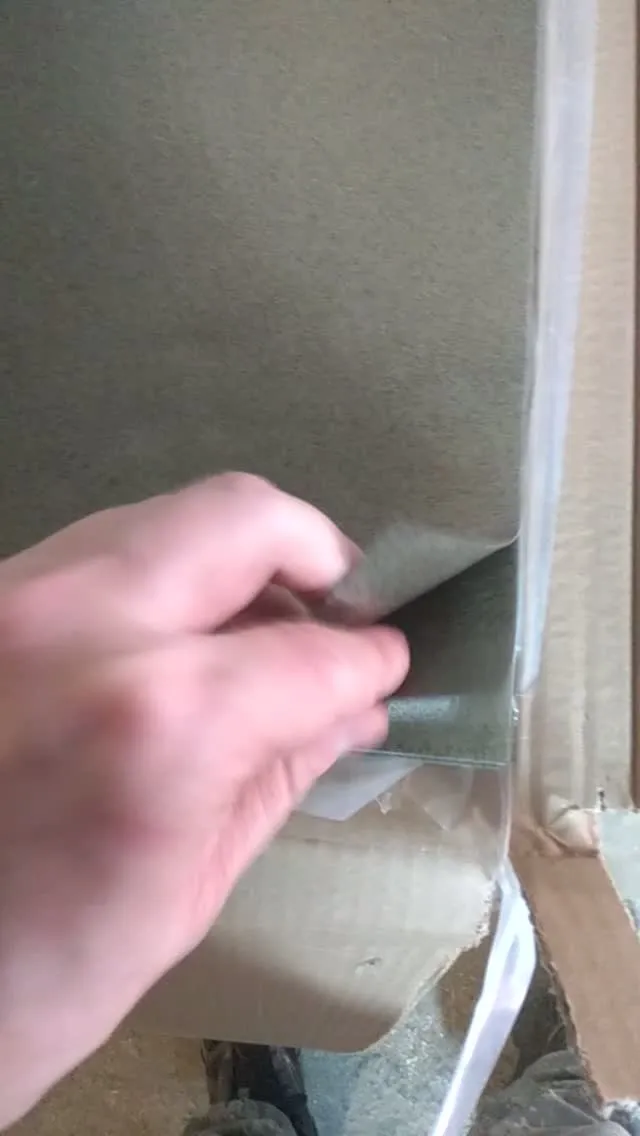

Особенности марки ГФЧ-ББ
ГФЧ-ББ — экономичная марка для узлов, где подложка и связующее в любом случае выгорают в первые часы работы. Применение: сушильные шкафы, промышленные термопистолеты, бюджетные муфельные печи. За счёт битумного связующего и бумажной оклейки электрическая прочность в исходном состоянии минимальна (14 кВ/мм), но после первого цикла прогрева материал выравнивается с остальными ГФ*-БВ по практическим параметрам.
Толщины ГФЧ-ББ в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГФЧ-ББ по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | флогопит |
| Связующее | масляно-битумный чёрный лак |
| Наружная подложка | бумага с двух сторон |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГФЧ-ББ
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | флогопитовая слюдяная бумага |
| Содержание слюды, %, не менее | 85 |
| Связующее | масляно-битумный лак (чёрный) |
| Обклейка | электроизоляционная бумага с двух сторон |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | A (105°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 700°C |
| Рабочая температура миканита, кратковременно | до 1000°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥14 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥9 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 600°C | ≥8 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤1.0% |
| Потеря массы при 500°C | ≤1.5% |
| Потеря массы при 700°C | ≤2.0% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГФЧ-ББ по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
Сначала определяют нужный документ и конструкцию, затем задают толщину, размеры и обработку. Если рассматривается другой документ, его сопоставляют с исходным по пунктам.
В запрос включают полную марку, документ, формат листа или детали, количество и чертёж. Размеры листа, заготовки и готовой детали записывают раздельно.
Схема связывает устройство материала с его применением. Численные показатели, допуски и приёмка относятся к выбранному документу и партии.
ГФЧ-ББ по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,2–0,5 мм |
| Слюда | не менее 90 % | не менее 50 % |
| Связующее | не более 5 % | 15–25 % |
| Летучие вещества | не более 5 % | не более 10 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 16–21 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
| Марка | Документ | Слюда | Связующее | Подложка |
|---|---|---|---|---|
| ГФЧ-ББ | ТУ | флогопит | масляно-битумный чёрный лак | бумага с двух сторон |
| ГФЧ-ББ | ГОСТ 6120-75 | флогопит | масляно-битумный чёрный лак | бумага с двух сторон |
| ГФЧ | ТУ | флогопит | масляно-битумный чёрный лак | без подложки |
| ГФС-ББ | ТУ | флогопит | масляно-глифталевый светлый лак | бумага с двух сторон |
Применение и ограничения ГФЧ-ББ
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГФЧ-ББ, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Исполнение рассматривают для гибких деталей обмоток и прокладок при соответствии марки исходным требованиям. Выбор зависит от технологии сборки и роли элемента, а не только от среды эксплуатации.
ГФЧ-ББ по ТУ не подменяет одноимённое ГОСТ-исполнение и не сводится к обычному ГФЧ без бумажного слоя. При ремонте старое обозначение сохраняют до завершения сравнения нового исполнения.
Петербургский офис принимает заявки предприятий на миканит гибкий гфч-бб по ту. Начать можно с марки либо описания детали и способа её изготовления.
Цена относится к согласованному исполнению, геометрии и количеству. Региональные контакты едины для всего каталога поддомена.
Применение ГФЧ-ББ
Документы и полное описание ГФЧ-ББ
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Заказ и доставка ГФЧ-ББ
ГФЧ-ББ — массовая позиция для OEM-заказов нагревательной бытовой техники. Стандартные партии — от 500 листов. Для мелкосерийного производства и ремонта возможна отгрузка от 10 листов одной толщины.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
