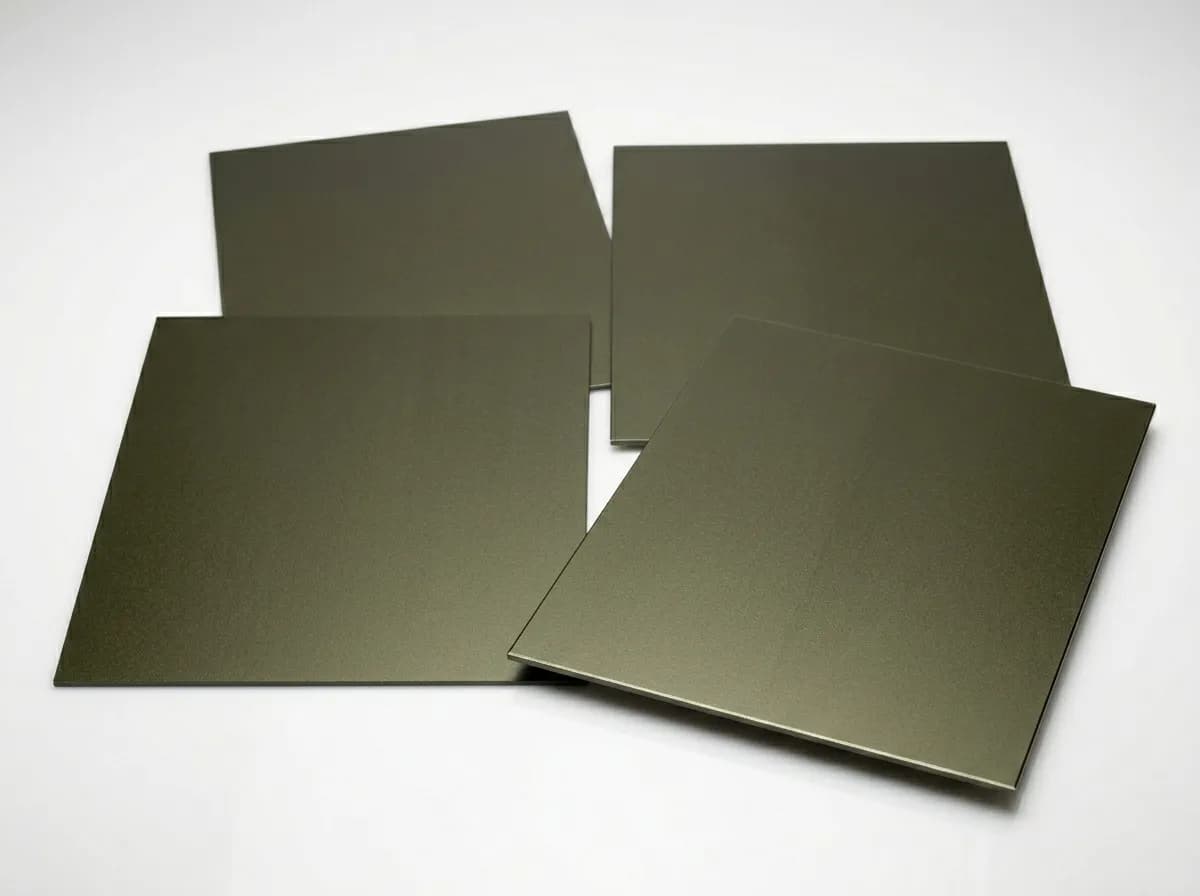

Миканит гибкий ГФЧ ТУ в Санкт-Петербурге: поставки для электромашиностроительных предприятий

Миканит гибкий марки ГФЧ — электроизоляционный продукт на основе флогопитовой слюдяной бумаги, пропитанной масляно-битумный лак (чёрный), выпускаемый по ТУ 273314-011-32394549-2018. Востребован для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.

ГФЧ эксплуатируют там, где связующее в любом случае выгорит уже в первые часы работы. В такой ситуации переплата за глифталь неоправданна — мы выбираем битумный лак, удешевляющий изоляцию без потери верхнего температурного предела. Электрическая прочность 17 кВ/мм в исходном состоянии (на 2 единицы ниже ГФС) отражает тот факт, что битум имеет более рыхлую структуру, чем глифталь.

Применение ГФЧ

ГФЧ применяется в бюджетных и полубытовых нагревательных устройствах, где требуется термостойкость до 700°C, но заказчик не готов переплачивать за глифталевое связующее: бытовые плитки, утюги промышленного класса, тепловые пушки, простые муфельные печи. Помимо этого марка востребована при ремонте старых советских электронагревателей, где штатная изоляция выполнена именно на флогопите с битумным связующим. Для крупносерийных производств ГФЧ оптимален при проектных сроках службы 2000–5000 часов — после этого изоляцию рекомендуется заменить.

Особенности марки ГФЧ

ГФЧ эксплуатируют там, где связующее в любом случае выгорит уже в первые часы работы. В такой ситуации переплата за глифталь неоправданна — мы выбираем битумный лак, удешевляющий изоляцию без потери верхнего температурного предела. Электрическая прочность 17 кВ/мм в исходном состоянии (на 2 единицы ниже ГФС) отражает тот факт, что битум имеет более рыхлую структуру, чем глифталь.

Технологические особенности

Комбинация «флогопит + битум» в ГФЧ представляет собой выверенный компромисс: дорогой термостойкий компонент (флогопит) совмещён с недорогим связующим, которое заведомо расходный продукт в нагревательной технике. После первого цикла нагрева сама слюдяная матрица определяет изолирующие параметры. Такой подход характерен для бюджетных сегментов: сушильные шкафы серии СНОЛ, промышленные фены DEXTER, недорогие муфельные печи.

История марки

ГФЧ — самая старая из флогопитных марок, применявшаяся в СССР ещё с конца 1940-х для изоляции электронагревателей коммунального назначения (плитки, утюги, рефлекторы). В период массовой электрификации быта ГФЧ был основным изолятором в миллионах нагревательных приборов советского заводы. Сегодня производится ограниченными партиями — в основном для реставрации старой техники и ремонта нагревателей советской разработки.

Климат у вас континентальный, перепад между летом и зимой большой. Для слюдопласта это нормальный режим — параметры стабильны.

Инженерная специфика

В ГФЧ сосуществуют два противоречивых тренда. С другой, битумное связующее соответствует классу A (105°C) — уровень бюджетного ремонтного материала. С одной стороны, флогопитная основа даёт запас по температуре до 700°C — уровень ответственной техники. Такое сочетание создаёт нестандартную нишу: материал дешёвый при монтаже (пока работает битум), но проверенный на высоких температурах (когда битум уже выгорел). На практике ГФЧ оптимален в приложениях с заведомо высокой температурой первого запуска — если нагреватель рассчитан на 500°C+ штатно, инвестировать в глифталь или силикон смысла нет.

Технические характеристики ГФЧ

Нормативный документ	ТУ 273314-011-32394549-2018
Диапазон толщин	0,10–5,00 мм (18 номинальных позиций)
Номинальный размер листа	500 × 600 мм (возможны другие по заказу)
Слюдяная основа	флогопитовая слюдяная бумага
Содержание слюды, %, не менее	90
Связующее	масляно-битумный лак (чёрный)
Обклейка	без обклейки (голая пластина)
Плотность, г/см³	1,7–2,1
Класс нагревостойкости по связующему (ГОСТ 8865)	A (105°C)
Температура выгорания связующего	300–400°C (переходная зона)
Рабочая температура миканита, длительно	до 700°C
Рабочая температура миканита, кратковременно	до 1000°C
Электрическая прочность в исходном состоянии (20°C)	≥17 кВ/мм
Электрическая прочность после выдержки 1 ч при 400°C	≥11 кВ/мм
Электрическая прочность после выдержки 1 ч при 600°C	≥9 кВ/мм
Водопоглощение 24 ч / 23°C	≤0.7%
Потеря массы при 500°C	≤1.5%
Потеря массы при 700°C	≤2.0%
Удельное объёмное сопротивление (исх.)	≥1·10¹³ Ом·см
Удельное объёмное сопротивление после 48 ч/95%RH	≥1·10¹¹ Ом·см
Гибкость	в холодном состоянии по ГОСТ 6433.1
Гарантийный срок хранения	12 месяцев с даты изготовления

Частые вопросы по ГФЧ

Зачем ГФЧ если есть ГФС?

В применениях с коротким сроком службы или заведомой заменой изоляции ежегодно — например, в бытовых и полубытовых нагревателях — ГФЧ экономически оправдан. ГФЧ дешевле ГФС примерно на 15% при одинаковой верхней температуре миканита (700°C).

Какая реальная долговечность ГФЧ при 700°C?

В режиме «голой слюды» (после выгорания битума) флогопит не теряет электрические параметры многие сотни часов, ограничение — механическая целостность. При циклических нагревах возможно появление трещин и расслоение, как результат рекомендуемый межремонтный интервал — 1500–2000 моточасов.

Почему ГФЧ дымит при первом нагреве?

Битумный лак содержит нефтяные фракции, которые при температуре 250–350°C выделяют лёгкие углеводороды. Это нормальный процесс «прожигания» изоляции, занимающий 1–3 часа работы нагревателя. Рекомендуем первый запуск проводить в проветриваемом помещении.

Какую толщину выбрать?

Уточните применение при заказе — подскажем оптимум под вашу задачу. Для пазовой изоляции двигателей — 0,20–0,40 мм, для межвитковой — 0,10–0,15 мм, для силовых прокладок — 1,0–3,0 мм.

Выпускаете ли нестандартные толщины?

Да, по согласованию возможны толщины до 120 мм (пункт 1.6 ТУ 273314-011). Минимальная партия нестандартной толщины — 50 листов.

Родственные марки

• ГФС — флогопит + глифталь, класс E, до 700°C
• ГФК — флогопит + кремнийорганика, класс H, до 700°C
• ГМС — мусковит + глифталь, класс E, до 500°C
• ГМЧ — мусковит + битум, класс A, до 500°C

Заказ и доставка ГФЧ

Минимальная партия — 1 лист 500 × 600 мм, крупные партии по согласованию. Стандартный срок изготовления — 3–5 рабочих дней от подтверждения заказа.

До Санкт-Петербурга груз идёт 5-7 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

ГФЧ заказывают преимущественно партиями для серийных нагревателей. Типовая логистика: 100–1000 листов одной толщины отгружаются в стандартной фанерной таре паллетами. Для ремонтных заказов возможна отгрузка от 5 листов.

Отгрузка со склада в Красноярске и головного офиса в Москве. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 ТУ 273314-011-32394549-2018, гарантийный срок 12 месяцев.
