Миканит гибкий ГМС-ББ ТУ в Санкт-Петербурге: поставки для электромашиностроительных предприятий

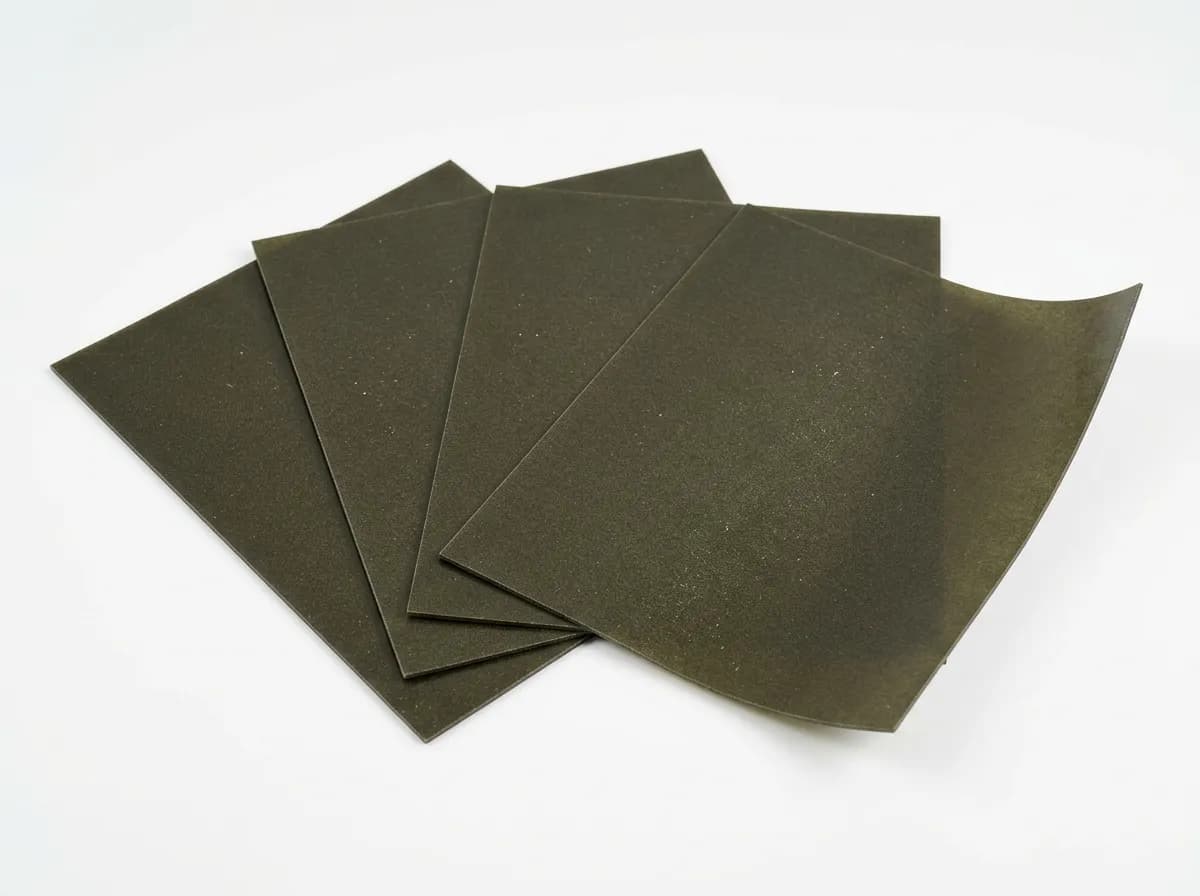

Миканит гибкий марки ГМС-ББ — диэлектрический продукт на основе мусковитовой слюдяной бумаги, пропитанной масляно-глифталевый лак (светлый) с двусторонней оклейкой электроизоляционной бумагой, выпускаемый по ТУ 273314-011-32394549-2018. Востребован для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.

ГМС-ББ — версия ГМС с двусторонней оклейкой электроизоляционной бумагой. Бумага выполняет роль армирующего слоя: удерживает слюдяную пластину от расслоения при укладке в пазы электрических машин и при изгибе в пресс-форме. За счёт неметаллической подложки электрическая прочность снижается на 3 кВ/мм (17 вместо 20), но механическая стойкость возрастает в 2–3 раза по сравнению с ГМС.

Применение ГМС-ББ

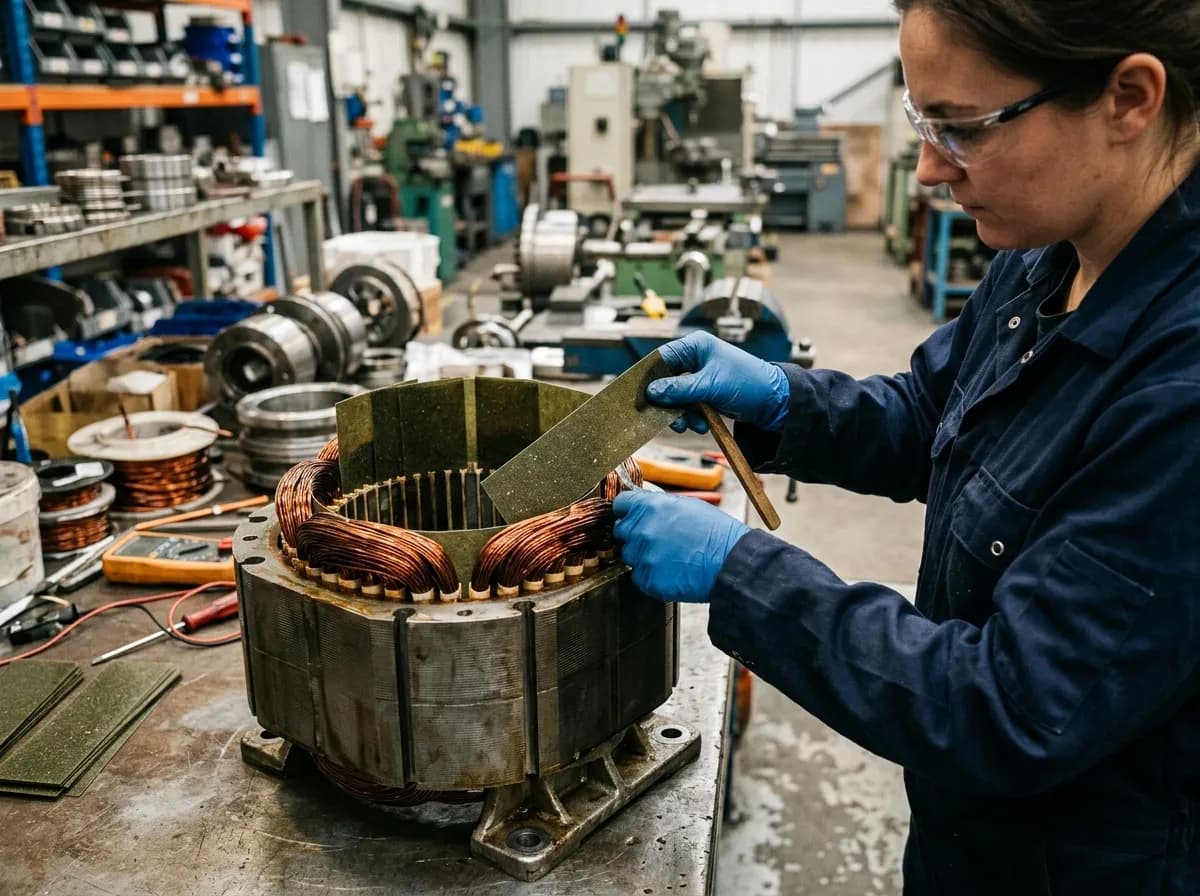

ГМС-ББ задействуется для пазовой изоляции в электрических машинах низкого и среднего напряжения с повышенными требованиями к механической стойкости изоляции при монтаже: шахтные электровозы, карьерные экскаваторы, горнорудные двигатели. Бумажная обклейка выполняет роль армирующего каркаса, предотвращающего расслоение при протяжке материала через щёточный узел или пазовую оснастку. Кроме того марка востребована в ремонте крупных асинхронных двигателей советской разработки серии АДБ, АДР, где бумажная подложка является обязательным элементом оригинальной конструкции.

Особенности марки ГМС-ББ

ГМС-ББ — версия ГМС с двусторонней оклейкой электроизоляционной бумагой. Бумага выполняет роль армирующего слоя: удерживает слюдяную пластину от расслоения при укладке в пазы электрических машин и при изгибе в пресс-форме. За счёт неметаллической подложки электрическая прочность снижается на 3 кВ/мм (17 вместо 20), но механическая стойкость возрастает в 2–3 раза по сравнению с ГМС.

Технологические особенности

Бумага для оклейки ГМС-ББ — электроизоляционная на основе сульфатной целлюлозы плотностью 50 г/м², обработанная антипиренами для снижения горючести. Склейка с миканитовой пластиной выполняется тем же глифталевым лаком, что служит основным связующим — это обеспечивает монолитность пакета и отсутствие пустот. При надрезе бумажный слой удерживает края от осыпания — удобно при механизированной нарезке на полосы.

История марки

Бумажная обклейка снижает риск механического повреждения слюдяной пластины при укладке непрофессиональными монтажниками. Конструкция «миканит в двусторонней бумажной обклейке» появилась в СССР в 1960-х как ответ на проблему расслоения пазовой изоляции при работе электромонтажников в шахтных электровозах и карьерных экскаваторах, где машины подвергались повышенным вибрациям.

Инженерная специфика

В ГМС-ББ бумажная обклейка выполняет функцию, которую редко обсуждают в каталогах — виброгасящий слой. Два слоя бумаги толщиной по 50–80 микрон с обеих сторон работают как упруговязкий буфер, поглощающий высокочастотную вибрацию (500 Гц–5 кГц). При работе двигателя пазовая изоляция подвергается постоянным микроударам от ротора через воздушный зазор; без демпфера слюдяная пластина постепенно смещается и расслаивается. Это критично для тяговых машин, шахтных двигателей, горнорудного оборудования, где уровень вибраций в 5–10 раз выше, чем в машинах общепромышленного исполнения.

Среди заказчиков в Санкт-Петербурге — Силовые машины — завод Электросила, Силовые машины — ЛМЗ. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Технические характеристики ГМС-ББ

Нормативный документ	ТУ 273314-011-32394549-2018
Диапазон толщин	0,10–5,00 мм (18 номинальных позиций)
Номинальный размер листа	500 × 600 мм (возможны другие по заказу)
Слюдяная основа	мусковитовая слюдяная бумага
Содержание слюды, %, не менее	85
Связующее	масляно-глифталевый лак (светлый)
Обклейка	электроизоляционная бумага с двух сторон
Плотность, г/см³	1,7–2,1
Класс нагревостойкости по связующему (ГОСТ 8865)	E (120°C)
Температура выгорания связующего	300–400°C (переходная зона)
Рабочая температура миканита, длительно	до 500°C
Рабочая температура миканита, кратковременно	до 800°C
Электрическая прочность в исходном состоянии (20°C)	≥17 кВ/мм
Электрическая прочность после выдержки 1 ч при 400°C	≥11 кВ/мм
Водопоглощение 24 ч / 23°C	≤0.7%
Потеря массы при 500°C	≤1.5%
Удельное объёмное сопротивление (исх.)	≥1·10¹³ Ом·см
Удельное объёмное сопротивление после 48 ч/95%RH	≥1·10¹¹ Ом·см
Гибкость	в холодном состоянии по ГОСТ 6433.1
Гарантийный срок хранения	12 месяцев с даты изготовления

Частые вопросы по ГМС-ББ

Что означают буквы «ББ» в маркировке?

ББ — «обклейка бумагой с двух сторон». Бумага электроизоляционная, плотность около 50 г/м², наклеивается тем же связующим, что служит основным (в данном случае глифталевым лаком). Альтернативные обклейки: -СС (стеклоткань с двух сторон), -КС (капроновая ткань + стеклоткань).

Можно ли снять бумагу перед укладкой?

Нет, бумага приклеена к слюде и её отделение приведёт к повреждению миканитовой пластины. При необходимости «голой слюды» используйте марку без обклейки (ГМС).

При какой температуре сгорает бумага?

Бумага начинает обугливаться при 250–300°C, полностью выгорает к 400°C. После этого от обклейки остаётся только тонкий углеродный остаток, который механически удерживает слюду от осыпания, но уже не влияет на электрические характеристики.

Какую толщину выбрать?

Уточните применение при заказе — подскажем оптимум под вашу задачу. Для пазовой изоляции двигателей — 0,20–0,40 мм, для межвитковой — 0,10–0,15 мм, для силовых прокладок — 1,0–3,0 мм.

Доставка в Санкт-Петербурге обычно 5-7 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Выпускаете ли нестандартные толщины?

Минимальная партия нестандартной толщины — 50 листов. Да, по согласованию возможны толщины до 120 мм (пункт 1.6 ТУ 273314-011).

Родственные марки

• ГМЧ-ББ — мусковит + битум, класс A, до 500°C
• ГМС — мусковит + глифталь, класс E, до 500°C
• ГМЧ — мусковит + битум, класс A, до 500°C
• ГФС-ББ — флогопит + глифталь, класс E, до 700°C

Заказ и доставка ГМС-ББ

Обычный срок изготовления — 3–5 рабочих дней от подтверждения заказа. Минимальная партия — 1 лист 500 × 600 мм, крупные партии по согласованию.

Для тяговых двигателей и горнорудной техники отгружаем с протоколом входного контроля электрической прочности. Заказы ГМС-ББ чаще всего связаны с пазовой изоляцией крупных двигателей — партии 50–200 листов толщиной 0,25–0,40 мм.

Отгрузка со склада в Красноярске и головного офиса в Москве. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 ТУ 273314-011-32394549-2018, гарантийный срок 12 месяцев.
