ГМС: что это за гибкий миканит

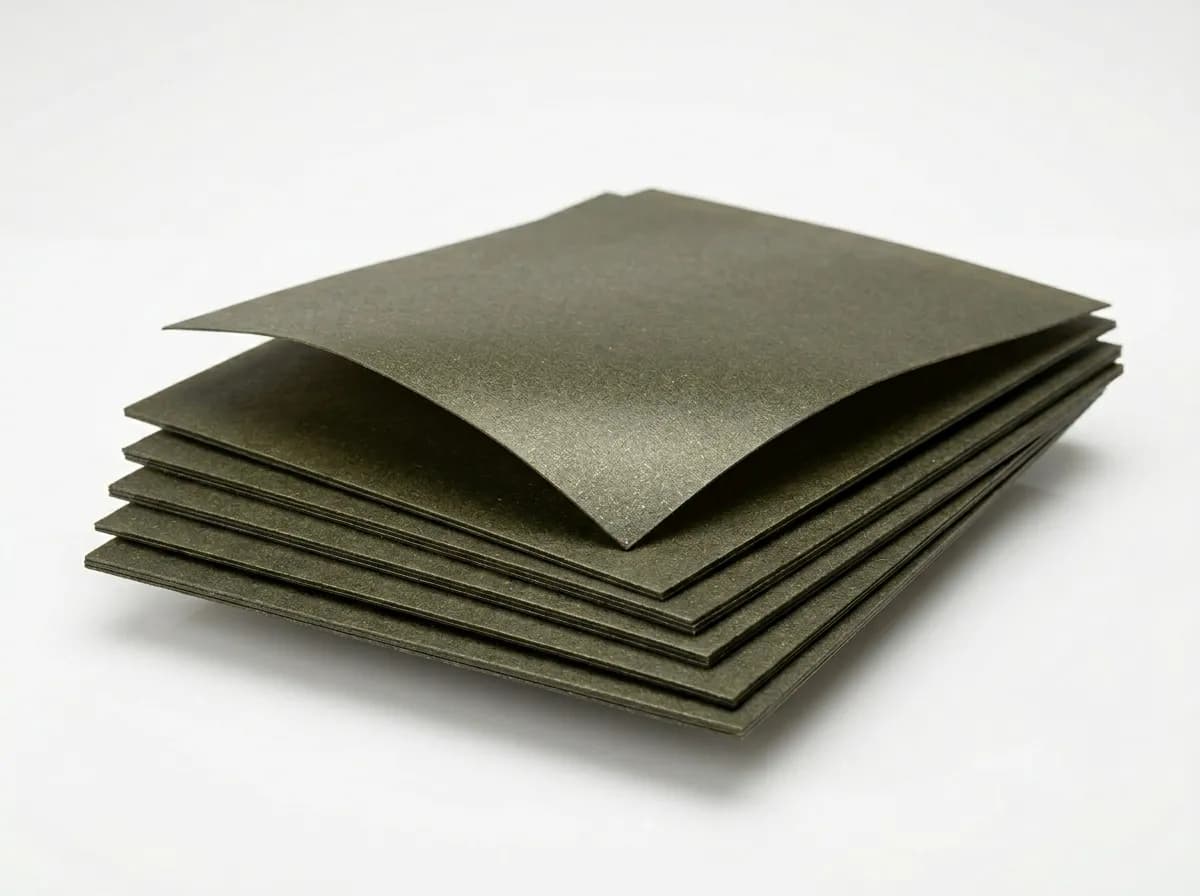

ГМС — гибкий листовой миканит на мусковите с масляно-глифталевый светлый лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.

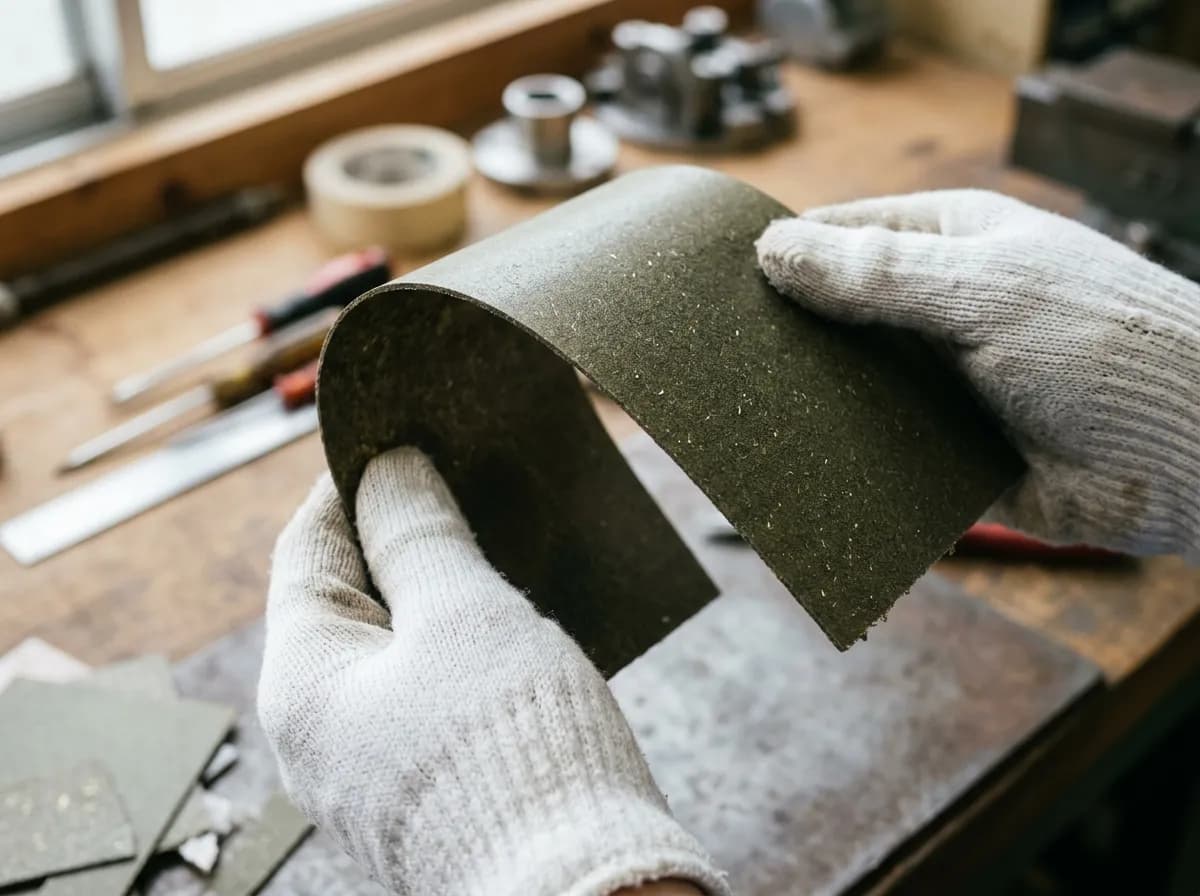

ГМС по ТУ — гибкий листовой электроизоляционный материал для деталей, принимающих изгиб при монтаже. При сравнении сохраняют связь между буквами марки, строением листа и документом.
- Слюда
- мусковит
- Связующее
- масляно-глифталевый светлый лак
- Исполнение
- без подложки
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит гибкий марки ГМС — электроизоляционный материал на основе мусковитовой слюдяной бумаги, пропитанной масляно-глифталевый лак (светлый), выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Мусковит для ГМС добывают на Мамско-Чуйском месторождении Иркутской области — одном из крупнейших в мире. Пластинки калиброваны до 15–40 микрон, содержание оксида железа <1%, что обеспечивает прозрачность и диэлектрическую однородность. Именно прозрачность позволяет визуально контролировать зоны расслоения уже на стадии приёмки партии.
История марки
Разработка ГМС восходит к заводу «Слюдплитиндустрия» в г. Иркутск 1960-х годов. Исходная рецептура «мусковит + глифталь» создавалась как замена импортных муар-миканитов для турбогенераторов Ленинградского Металлического Завода. С 2018 года выпускается по техническим условиям вместо снятого ГОСТ 6120-75.
Инженерная специфика
С точки зрения диэлектрической физики ГМС занимает в ассортименте роль «эталона по электрической прочности». Мусковитная слюда имеет кристаллическую структуру с минимальной долей переходных металлов, что даёт самое низкое значение тангенса угла диэлектрических потерь (tgδ < 0,015 при 50 Гц). Глифталевый лак формирует непрерывную прослойку толщиной 2–8 микрон между чешуйками, без пор и микротрещин. В режиме импульсного напряжения частичные разряды начинаются при поле ≥18 кВ/мм — это характерно именно для мусковит-глифталевой пары, и ни одна другая марка не даёт такого запаса по частичным разрядам при комнатной температуре.
Родственные марки
Особенности марки ГМС
ГМС традиционно применяют в крупных машинах, где мусковитная слюда даёт запас электрической прочности при рабочих температурах 120–130°C. Отличается от мусковита с битумным связующим (ГМЧ) более высокой стойкостью к старению и меньшим водопоглощением. В условиях длительного нагрева ≥300°C связующее выгорает, но оставшаяся мусковитная матрица ещё удерживает напряжение до 500°C.
Толщины ГМС в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГМС по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | мусковит |
| Связующее | масляно-глифталевый светлый лак |
| Наружная подложка | без подложки |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГМС
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | мусковитовая слюдяная бумага |
| Содержание слюды, %, не менее | 90 |
| Связующее | масляно-глифталевый лак (светлый) |
| Обклейка | без обклейки (голая пластина) |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | E (120°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 500°C |
| Рабочая температура миканита, кратковременно | до 800°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥20 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥13 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤0.5% |
| Потеря массы при 500°C | ≤1.5% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГМС по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
Сначала подтверждают марку и применяемые ТУ, затем сопоставляют назначение детали, толщину и формат. Предложенное другое исполнение сопоставляют с исходным по конструкции и документу.
В запросе указывают ГМС по ТУ, толщину, размеры листа или полосы, количество и требования к раскрою. Параметры исходного листа и готового элемента указывают раздельно.
Краткая схема связывает назначение с конструкцией. Численные показатели, допуски и приёмка относятся к выбранному документу и партии.
ГМС по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,15–0,5 мм |
| Слюда | не менее 90 % | 75–90 % |
| Связующее | не более 5 % | 10–25 % |
| Летучие вещества | не более 5 % | не более 5 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 23–28 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
| Марка | Документ | Слюда | Связующее | Подложка |
|---|---|---|---|---|
| ГМС | ТУ | мусковит | масляно-глифталевый светлый лак | без подложки |
| ГМС | ГОСТ 6120-75 | мусковит | масляно-глифталевый светлый лак | без подложки |
| ГМЧ | ТУ | мусковит | масляно-битумный чёрный лак | без подложки |
| ГМС-ББ | ТУ | мусковит | масляно-глифталевый светлый лак | бумага с двух сторон |
Применение и ограничения ГМС
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГМС, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Марку рассматривают для пазовой, межвитковой и другой изоляции обмоток электрических машин и аппаратов. Важны роль элемента в сборке и способ его установки, а не только рабочая среда.
ГМС по ТУ и ГМС по ГОСТ 6120-75 относятся к разным нормативным исполнениям, поэтому их не объединяют по совпадению букв. При ремонте старую строку материала сохраняют до завершения технического сравнения.
Петербургский офис принимает обращения предприятий по миканит гибкий гмс по ту. К запросу можно приложить старую спецификацию или описание узла.
Цена рассчитывается после уточнения исполнения, документа, геометрии и количества. Региональные контакты действуют для всего поддомена.
Применение ГМС

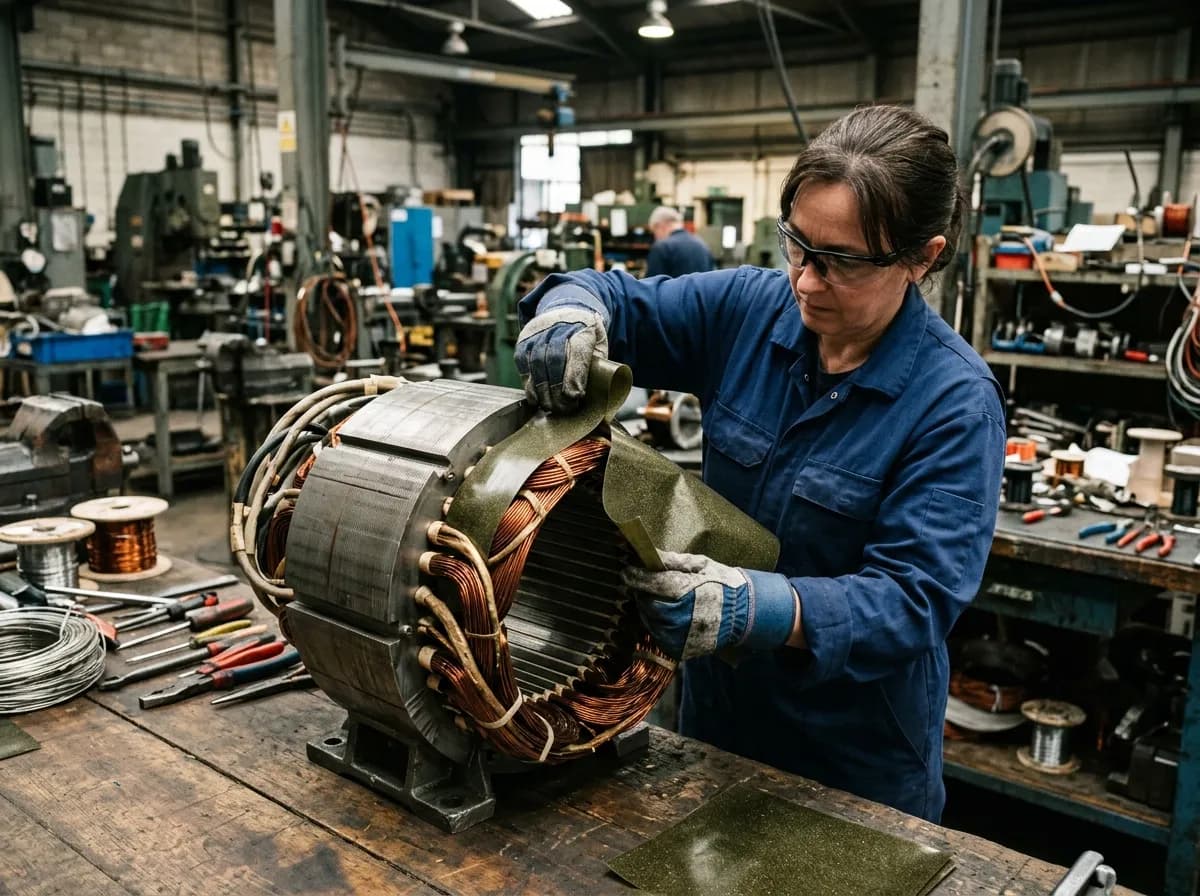

Основное применение ГМС — пазовая изоляция и межвитковые прокладки в электрических машинах класса E (120°C): крупные асинхронные и синхронные двигатели, гидрогенераторы, тяговые моторы постоянного тока (устаревшие серии ВЛ10, ВЛ11). ГМС также используется в качестве обмоточной изоляции трансформаторов сухого исполнения малой и средней мощности и в пакетах изоляции статоров генераторов до 6 МВт. За счёт мусковитной основы и глифталевого связующего марка стабильна при длительной эксплуатации в режиме постоянной нагрузки.
Документы и полное описание ГМС
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Заказ и доставка ГМС
Типовые заказы: пазовая изоляция турбогенераторов (0,30–0,50 мм партиями 50–200 листов), обмоточная изоляция двигателей 110 кВт+ (0,20–0,30 мм). Часто запрашивается совместно с лентой стеклослюдинитовой ЛСК-1 для межвитковой изоляции.
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
