ГФК: что это за гибкий миканит

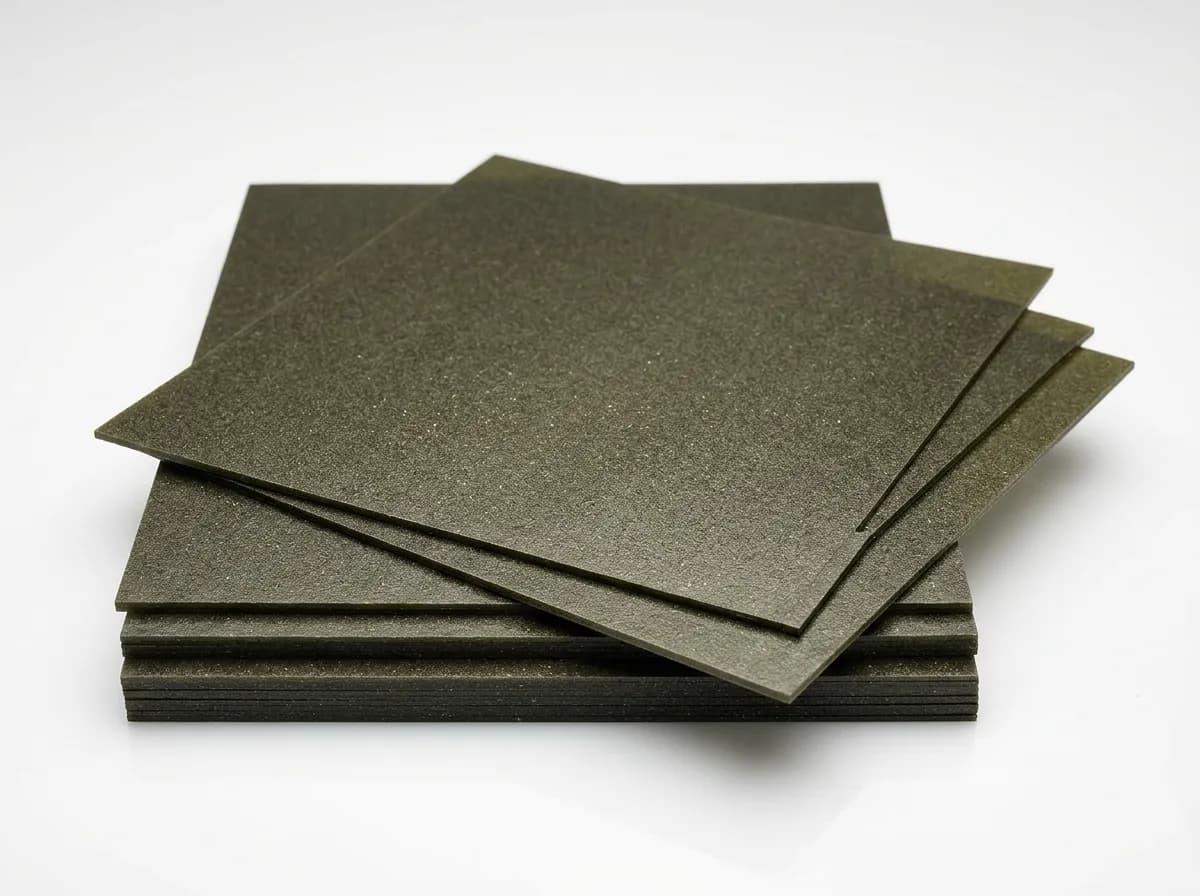

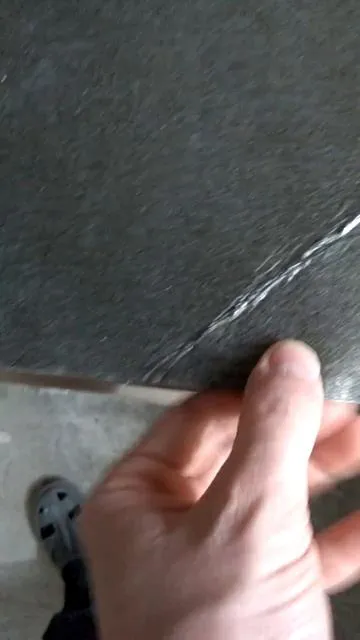

ГФК — гибкий листовой миканит на флогопите с кремнийорганический лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
ГФК по ТУ — гибкий электроизоляционный материал на флогопитовой основе в исполнении технических условий. При сравнении сохраняют связь между буквами марки, строением листа и документом.
- Слюда
- флогопит
- Связующее
- кремнийорганический лак
- Исполнение
- без подложки
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит гибкий марки ГФК — электроизоляционный материал на основе флогопитовой слюдяной бумаги, пропитанной кремнийорганическое связующее, выпускаемый по техническим условиям. Применяется для изоляции обмоток электрических машин, пазовой изоляции, катушек контакторов и реле, изолирующих прокладок в нагревательной технике.
Технологические особенности
Кремнийорганический лак ГФК — это раствор полиметилсилоксановой смолы (ПМС) в толуоле или ксилоле. После полимеризации образует трёхмерную силикатно-органическую сетку, которая при нагреве до 300°C медленно переходит в керамическое состояние (процесс керамизации). При 500°C остаётся до 85% исходной массы связующего в виде аморфного диоксида кремния — это принципиально отличает ГФК от органических марок, где связующее выгорает полностью.
История марки
ГФК разработан в середине 1970-х в рамках программы создания тяговых электродвигателей постоянного и пульсирующего тока повышенной надёжности для электровозов ВЛ60К, ЧС4, позже — ЧС7. Первоначально выпускался по отраслевым ТУ Минэлектротехпрома, в 1980-х году унифицирован по ГОСТ 6120-75 со статусом «высшей категории качества». В современной редакции по техническим условиям стандартизован для общепромышленного применения.
Инженерная специфика
Родственные марки
Особенности марки ГФК
ГФК — топовая марка гибкого миканита. Кремнийорганическое связующее устойчиво к термоокислению до 300°C, не вспенивается при первом нагреве, не выделяет копоти. Именно поэтому ГФК применяют в закрытых машинах с принудительной вентиляцией — тяговые электродвигатели тепловозов, компрессорное оборудование, турбогенераторы высоковольтных сетей, где пробой изоляции или копоть на коллекторе недопустимы.
Толщины ГФК в этом исполнении
Ниже перечислены позиции, представленные в каталоге именно для ТУ. Для другой толщины или изготовления детали по размеру исполнение и показатели согласуют отдельно.
Характеристики ГФК по ТУ
Таблица относится только к указанному нормативному исполнению. Значения ГОСТ и ТУ не объединены в один усреднённый набор.
| Показатель | Значение |
|---|---|
| Слюдяная основа | флогопит |
| Связующее | кремнийорганический лак |
| Наружная подложка | без подложки |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Нормативное исполнение | ТУ |
Электрическую прочность и пробивное напряжение проверяют для конкретной толщины: эти показатели меняются по ряду, поэтому одной цифры для всех карточек нет.
Технические характеристики ГФК
| Нормативный документ | по техническим условиям |
|---|---|
| Диапазон толщин | 0,10–5,00 мм (18 номинальных позиций) |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | флогопитовая слюдяная бумага |
| Содержание слюды, %, не менее | 90 |
| Связующее | кремнийорганическое связующее |
| Обклейка | без обклейки (голая пластина) |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему (ГОСТ 8865) | H (180°C) |
| Температура выгорания связующего | 300–400°C (переходная зона) |
| Рабочая температура миканита, длительно | до 700°C |
| Рабочая температура миканита, кратковременно | до 1100°C |
| Электрическая прочность в исходном состоянии (20°C) | ≥21 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 400°C | ≥15 кВ/мм |
| Электрическая прочность после выдержки 1 ч при 600°C | ≥11 кВ/мм |
| Водопоглощение 24 ч / 23°C | ≤0.3% |
| Потеря массы при 500°C | ≤1.5% |
| Потеря массы при 700°C | ≤2.0% |
| Удельное объёмное сопротивление (исх.) | ≥1·10¹³ Ом·см |
| Удельное объёмное сопротивление после 48 ч/95%RH | ≥1·10¹¹ Ом·см |

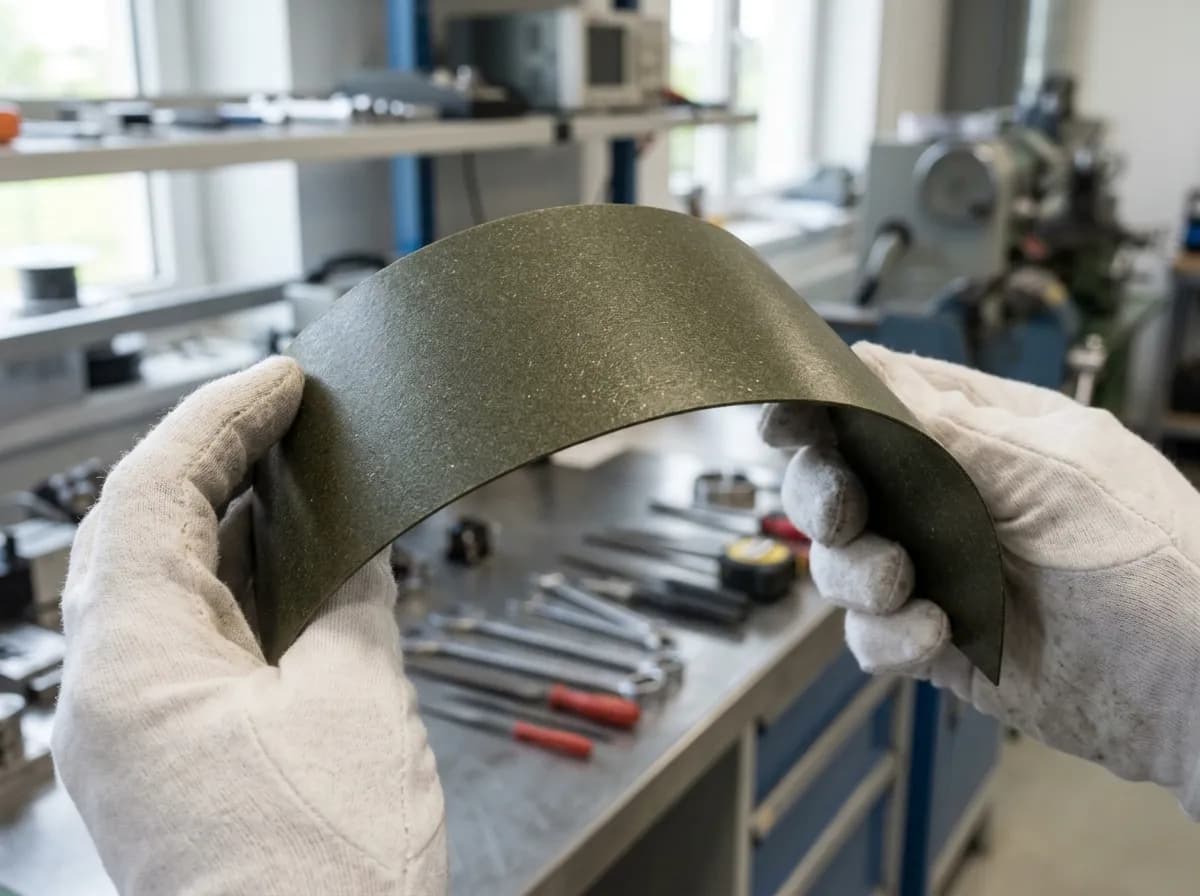

| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
| Гарантийный срок хранения | 12 месяцев с даты изготовления |
Как выбрать между ГФК по ГОСТ, ТУ и соседними марками
Сначала сверяют нормативный документ и обозначение марки, затем толщину, вид слюды, связующее и наличие подложки. Совпадение одной толщины не делает разные марки взаимозаменяемыми.
При подборе подтверждают ГФК и применяемые ТУ, назначение детали, а затем толщину, формат и обработку. Предложенное другое исполнение сопоставляют с исходным по конструкции и документу.
В запросе нужны марка, документ, размеры, количество и чертёж, если требуется поставка готовых деталей. Параметры исходного листа и готового элемента указывают раздельно.
Краткая схема связывает назначение с конструкцией. Численные показатели, допуски и приёмка относятся к выбранному документу и партии.
ГФК по ГОСТ и ТУ: сопоставление одной марки
Сходство обозначения не означает взаимозаменяемость. Ниже рядом показаны два самостоятельных исполнения, чтобы при выборе не потерять ни ГОСТ, ни ТУ.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщины в каталожном ряду | 0,1–5 мм | 0,15–0,5 мм |
| Слюда | не менее 90 % | 69–88 % |
| Связующее | не более 5 % | 12–31 % |
| Летучие вещества | не более 5 % | не более 5 % |
| Плотность | 1,90–2,00 г/см³ | по требованиям ГОСТ 6120-75 |
| Электрическая прочность | не менее 8–21 кВ/мм в зависимости от толщины | не менее 19–24 кВ/мм в зависимости от толщины и сорта |
Сравнение с соседними марками
Эта таблица помогает проверить отличия по слюде, связующему и подложке внутри выбранного нормативного исполнения.
Применение и ограничения ГФК
Материал применяют как гибкую электроизоляцию там, где конструкцией предусмотрены марка ГФК, её состав и выбранная толщина. Для замены другой марки нужно проверить документацию узла, а не ориентироваться только на внешний вид листа.
Марку рассматривают для пазовой, межвитковой и иной изоляции электрических машин при соответствии проекту. Важны роль элемента в сборке и способ его установки, а не только рабочая среда.
Исполнение ГФК по ТУ не является сокращённой записью ГФК по ГОСТ: требования документов проверяют отдельно. При ремонте старую строку материала сохраняют до завершения технического сравнения.
Петербургский офис принимает обращения предприятий по миканит гибкий гфк по ту. К запросу можно приложить старую спецификацию или описание узла.
Цена рассчитывается после уточнения исполнения, документа, геометрии и количества. Региональные контакты действуют для всего поддомена.
Применение ГФК
ГФК применяется в ответственной технике с повышенными требованиями к долговечности, электрической прочности и чистоте эксплуатации: тяговые электродвигатели электровозов ЭП1, ЭП2К, 2ЭС5, 2ЭС10, крупные промышленные турбогенераторы высоковольтных сетей, компрессорное оборудование газотранспортных систем, аэрокосмические приводы. Благодаря кремнийорганическому связующему класса H (180°C) ГФК работает без копоти и вспенивания при первом нагреве, не загрязняет коллекторные узлы, сохраняет электрическую прочность до 11 кВ/мм после 600°C. Это делает марку единственным допустимым вариантом для замкнутых машин с принудительной вентиляцией.
Документы и полное описание ГФК
Для поставки сверяют ТУ, обозначение марки, толщину и документ о качестве на конкретное исполнение. Публичный текст для ТУ не раскрывает номер документа.
Заказ и доставка ГФК
Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216 (группа Л). На каждую партию — паспорт качества по Таблице 3 по техническим условиям, гарантийный срок 12 месяцев.
Что можно написать в заявке
Если часть параметров уже известна, можете перечислить их в свободной форме. Если нет — опишите узел и задачу, чтобы уточнить исполнение до расчёта.
- ✓ полная марка и документ
- ✓ назначение детали
- ✓ толщина и формат
- ✓ количество или чертёж
Территория поставки: Санкт-Петербург и Ленинградская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Готовые материалы из наличия, не требующие изготовления, резки или обработки, отгружаем в течение 1–2 рабочих дней после поступления оплаты. Срок перевозки рассчитывается отдельно и зависит от направления и перевозчика. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.
Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
